1758050

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

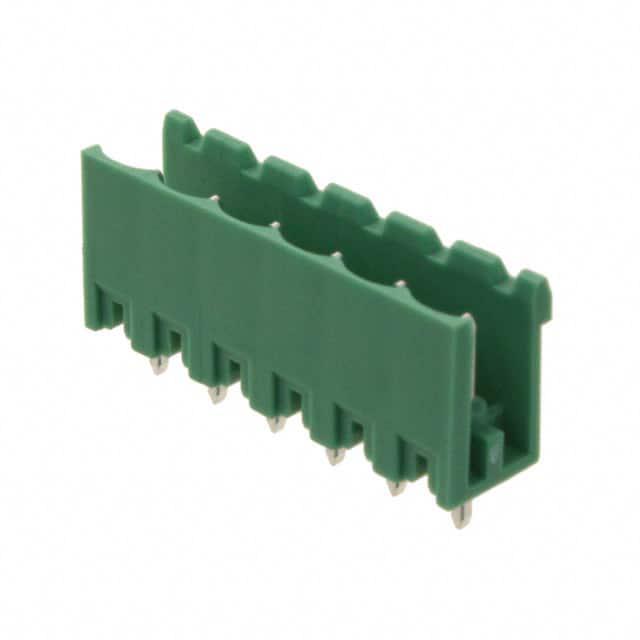

产品描述: 菲尼克斯,MSTBV2,5/6-G-5,08,PCB插座,接头,公引脚,带罩(2 面) 1 6pin 绿色 通孔安装 8.57mm*30.48mm*15.9mm
供应商型号: ET-2671257
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1758050

1758050概述


    产品简介


    MSTBV 2,5/6-G-5,08是一款适用于电路板连接的PCB端子块,广泛应用于工业自动化、电力传输和通信系统等领域。此款端子块具有标准设计,提供六位连接位,每个连接位的间距为5.08毫米,允许不同连接技术的兼容性。它采用锡镀层铜合金材料,提供了出色的电气性能和耐久性。此外,其绿色外壳符合环保标准(RoHS和WEEE),确保安全无害。

    技术参数


    - 基本参数
    - 额定电流:12A
    - 额定电压:320V(III/3)/630V(II/2)
    - 接触电阻:最大2.4mΩ
    - 防护等级:CTI 600,V0级阻燃材料
    - 环境温度范围:操作-40°C到100°C,储存/运输-40°C到70°C
    - 机械特性
    - 安装方式:波峰焊接
    - 插拔力:插入力每位置约8N,拔出力每位置约6N
    - 重复插拔次数:25次
    - 长度:8.57mm,宽度:30.48mm,高度:15.9mm
    - 电气特性
    - 邻近位置绝缘电阻:>5MΩ
    - 耐电压:4kV
    - 最小间隙:3mm(非均匀场)
    - 最小爬电距离:3mm(II/2)到4mm(III/3)

    产品特点和优势


    - 最大灵活性:一个端子块即可兼容不同连接技术,使得设计更为灵活。
    - 公认的技术:遵循普遍认可的安装原则,便于全球范围内使用。
    - 垂直连接:支持多行排列,有助于实现更紧凑的PCB布局。
    - 易于更换:插件模块化设计简化了PCB的替换过程。
    - 耐久性高:通过严格的机械和电气测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统:广泛用于需要可靠、高效的电气连接的场合,例如电机控制、传感器接口和信号转换等。
    2. 电源传输系统:用于电源模块和电路板之间的连接,确保高电流传输的可靠性。
    使用建议
    - 环境适应性:考虑到极端温度和湿度条件,建议在安装时留有足够的空间,以利于散热。
    - 连接稳定性:频繁插拔可能会导致接触不良,建议定期检查和清洁端子块。

    兼容性和支持


    MSTBV 2,5/6-G-5,08与多种电子元器件和设备兼容,支持波峰焊接技术。厂家提供详细的技术文档和支持服务,确保用户可以顺利进行安装和维护。

    常见问题与解决方案


    - 问题1:端子块出现接触不良现象。
    - 解决方案:检查连接点是否有氧化或污染物,并清理后再重新连接。
    - 问题2:无法承受预期电流。
    - 解决方案:确认使用的是正确型号,并检查是否存在过载情况。

    总结和推荐


    MSTBV 2,5/6-G-5,08作为一款高性能的PCB端子块,在多个关键领域表现卓越。其出色的机械和电气特性使其在多种应用环境中具备强大的竞争力。我们强烈推荐使用这款产品,特别是对于需要高可靠性和灵活性的应用场景。

1758050参数

参数
类型 接头,公引脚,带罩(2 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 6pin
长*宽*高 8.57mm*30.48mm*15.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1758050厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1758050数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1758050 1758050数据手册

1758050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5633 ¥ 21.6602
10+ $ 2.1619 ¥ 18.2677
25+ $ 2.0369 ¥ 17.212
50+ $ 1.8652 ¥ 15.7612
100+ $ 1.7515 ¥ 14.8005
300+ $ 1.6937 ¥ 14.3119
500+ $ 1.5937 ¥ 13.4667
1000+ $ 1.5715 ¥ 13.2795
库存: 281
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.66
