3211778

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PT4WH,菲尼克斯 直通式接线端子 , PT 4 WH系列, 单层, 白色, 推入式端接, 32A
供应商型号: 277-15335-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3211778

3211778概述


    产品简介

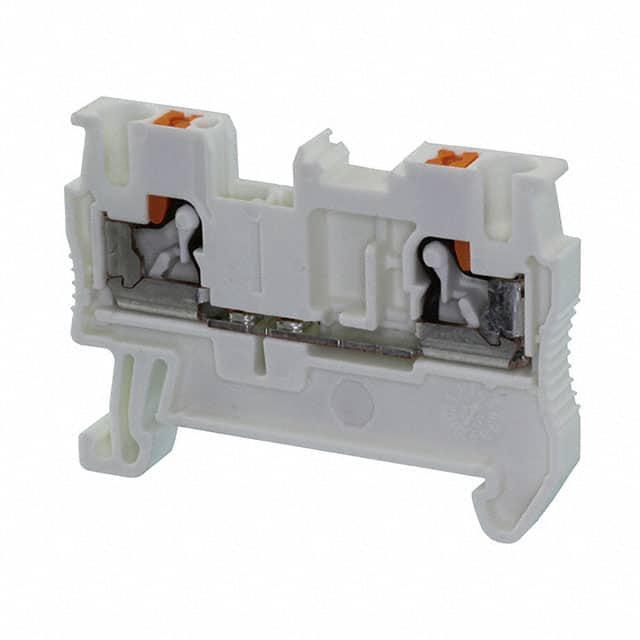

    菲尼克斯接触器PT 4 WH(型号:3211778) 是一款适用于铁路行业、机器制造、工厂建设和过程工业的贯通式接线端子块。该产品具备高电压耐受能力和较大的电流承载能力,适用于需要高度可靠性和紧凑设计的应用场合。其典型用途包括工业自动化、控制系统、配电系统等。

    技术参数


    - 基本规格:
    - 额定电压:800V
    - 额定电流:32A(最大负载电流36A,带6mm²导线)
    - 额定浪涌电压:8kV
    - 连接方式:压入连接
    - 导线截面范围:0.2mm² - 6mm²(AWG 24 - 10)
    - 宽度:6.2mm
    - 高度:35.3mm(对于NS 35/7.5为36.5mm,对于NS 35/15为44mm)
    - 绝缘材料:
    - 材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 设计认证:
    - 标准符合IEC 60947-7-1
    - 环境友好:中国RoHS,无超过阈值的有害物质
    - 结构尺寸:
    - 宽度:6.2mm
    - 长度:56mm
    - 高度:35.3mm(不同安装类型的高度有所变化)

    产品特点和优势


    - 易用性:采用压入连接技术,无需工具即可快速完成导线的连接,极大地简化了操作流程。
    - 紧凑设计:通过前部连接设计,能够在空间受限的情况下实现布线。
    - 测试功能:每个端子块都提供额外的测试连接,增加了系统的安全性。
    - 广泛应用:经过铁路应用测试,适合多种工业领域的严苛环境。

    应用案例和使用建议


    - 铁路行业:该端子块已在铁路应用中得到验证,可用于列车控制和信号系统中。建议确保所有导线连接均符合相关标准。
    - 机器制造:在需要高可靠性的机器中,可以用于电力传输和控制信号传递。考虑使用TWIN型套管连接多股导线以增加可靠性。
    - 工厂建设:在工业环境中布线时,推荐使用具有防尘和防水功能的外部防护装置来增强保护。

    兼容性和支持


    - 兼容性:该产品适用于标准安装导轨(NS 35/7.5 和 NS 35/15),并支持多种国际标准认证(如UL,IEC,CB,VDE等)。可与其他相同安装导轨的组件无缝集成。
    - 支持和服务:菲尼克斯提供了详尽的技术文档和支持服务,用户可以在其官方网站上找到详细的用户指南和技术资料。

    常见问题与解决方案


    - 问题1:导线难以插入到压入连接端口中。
    - 解决方案:确保导线已正确剥皮,并且没有超出规定的最小和最大导线截面积。如果使用柔性导线,需配合适当的套管。

    - 问题2:终端块不完全闭合。
    - 解决方案:检查是否有导线暴露在外或未正确固定。确保连接稳固后,再尝试闭合终端块。

    总结和推荐


    菲尼克斯接触器PT 4 WH(型号:3211778)是一款高度可靠的贯通式接线端子块,适用于多个工业领域的复杂环境。其紧凑的设计、易于使用的压入连接方式以及广泛的标准认证使其成为市场上的佼佼者。我们强烈推荐这款产品给那些寻求高性能和稳定性的客户。

3211778参数

参数
长*宽*高 56mm*6.2mm*35.3mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3211778厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211778数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3211778 3211778数据手册

3211778封装设计

查看详情并下载
Symbol
Footprint
3D Model
