3240166

厂牌: PHOENIX CONTACT
产品描述: Conn Terminal Block F 8 POS 24A
供应商型号: ET-3227323
供应商: 海外现货
标准整包数: 10
PHOENIX CONTACT 接线座- 接头/插头和插口 3240166

3240166概述

    JBC 2,5/8 Socket Terminal Block 技术手册

    产品简介

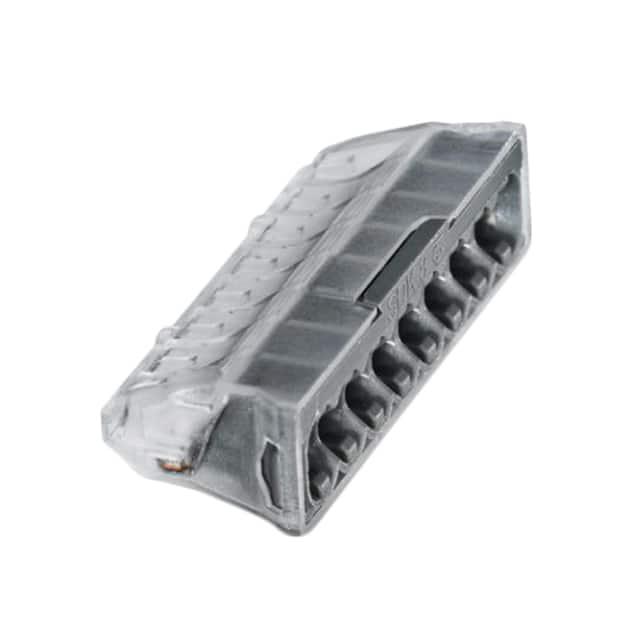

    JBC 2,5/8 是一款由Phoenix Contact公司生产的8位弹簧夹接线端子块。它采用了推入式连接技术,可实现无工具安装,适用于导线截面积在0.5至2.5 mm²之间的单股和多股导线。透明的绝缘外壳有助于快速视觉检查接线点,提高接线安全性。此外,内置测试孔支持在接线完成后进行测试。该产品主要应用于工业控制、建筑自动化等领域,尤其适合需要频繁接线且要求安全可靠的应用场景。

    技术参数


    - 基本规格
    - 连接位置数:8个
    - 层级数:1层
    - 连接点数:8个
    - 额定截面:2.5 mm²
    - 色彩:透明
    - 绝缘材料:PC/PA
    - 阻燃等级:UL 94 V2
    - 工作温度范围:-40°C 到 90°C
    - 性能参数
    - 额定电压:450 V(最大可达600 V)
    - 最大负载电流:24 A
    - 额定电流:24 A
    - 宽度:39.2 mm
    - 长度:15.6 mm
    - 高度:8.9 mm
    - 深度:15.6 mm
    - 连接方法
    - 推入式连接
    - 去皮长度:8 mm
    - 固体导线最小截面:0.5 mm²
    - 固体导线最大截面:2.5 mm²
    - 多股导线最小截面:1.5 mm²
    - 多股导线最大截面:2.5 mm²

    产品特点和优势


    - 推入式连接技术:使接线更加便捷,减少安装时间。
    - 不同截面导线兼容:可以同时连接多种截面的导线,提高灵活性。
    - 透明外壳:便于目视检查接线点,提升安全性。
    - 测试孔设计:提供便捷的测试接口,确保接线正确性。

    应用案例和使用建议


    - 应用场景:广泛用于工业控制面板、建筑自动化系统、机器控制等场合。
    - 使用建议:安装时确保导线去皮长度适中,以避免短路或接触不良;定期检查接线点,确保长期可靠性。

    兼容性和支持


    - 认证:UL Listed、EAC、RoHS认证。
    - 制造商支持:提供详细的用户手册和技术支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. Q: 如何正确去皮?
    - A: 导线去皮长度应为8 mm,确保导线接触良好且不裸露过多,避免短路。
    2. Q: 如何检查接线点?
    - A: 通过透明外壳直观检查接线点,确保导线完全插入且无裸露部分。
    3. Q: 如何测试接线点?
    - A: 使用测试设备通过测试孔接入,确保接线正确且无故障。

    总结和推荐


    综上所述,JBC 2,5/8 是一款高效可靠的接线端子块,其独特的推入式连接技术和透明外壳设计显著提高了安装和检查效率。其广泛的适用性和认证使其成为众多工业和商业应用的理想选择。鉴于其出色的性能和广泛的支持,我们强烈推荐此产品用于需要高可靠性和便捷安装的应用场景。

3240166参数

参数
长*宽*高 15.6mm(长度)*8.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3240166厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240166数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3240166 3240166数据手册

3240166封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.1218 ¥ 9.4792
25+ $ 0.9984 ¥ 8.4365
50+ $ 0.8723 ¥ 7.371
100+ $ 0.7582 ¥ 6.4064
250+ $ 0.7037 ¥ 5.9464
500+ $ 0.6304 ¥ 5.3268
1000+ $ 0.5954 ¥ 5.031
2500+ $ 0.5843 ¥ 4.9374
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
