2907194

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 50V 120V 4 无 5A 磁性(液力延迟) 开关,拨动式开关 DIN导轨安装 109.2mm*22.6mm*96.6mm
供应商型号: 277-12113-ND
供应商: Digi-Key
标准整包数: 1

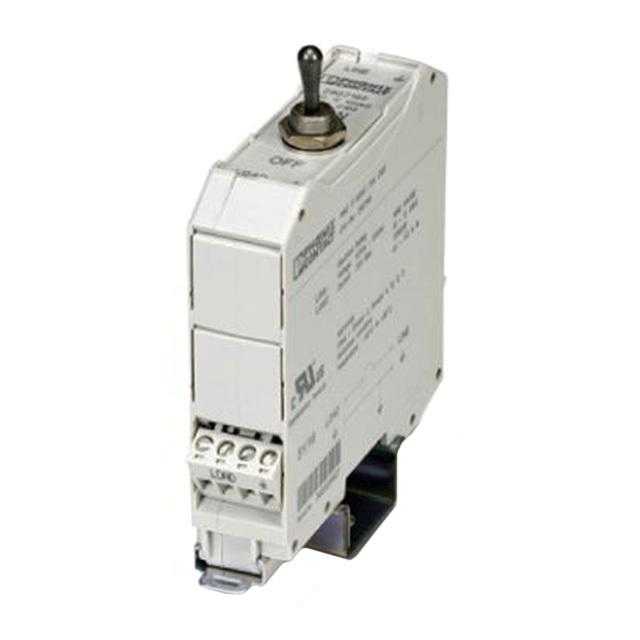

PHOENIX CONTACT 断路器 2907194

2907194概述

    HMC 11 120AC 5A C1D2 补充电路保护模块

    产品简介


    HMC 11 120AC 5A C1D2 是一款由 Phoenix Contact 生产的补充电路保护模块,专为严苛的应用环境设计。这款电路断路器属于 HMC 系列,能够提供高达 5A 的电流保护,适用于交流 120V 和直流 50V 的电路环境。该产品主要应用于工业自动化、能源管理以及各种需要过载和短路保护的场合。

    技术参数


    - 型号:HMC 11 120AC 5A C1D2
    - 额定电压:交流 120V(50/60 Hz),直流 50V
    - 额定电流:5A
    - 短路开关能力:1kA
    - 环境温度范围:工作温度 -40°C 至 65°C,储存/运输温度 -40°C 至 65°C
    - 安装方式:DIN 铁轨安装
    - 颜色:灰色
    - 高度:93.6mm
    - 宽度:22.6mm
    - 深度:109.2mm
    - 重量(不含包装):150g
    - 防护等级:UL 94 V0(阻燃)

    产品特点和优势


    1. 双重额定电压:可以同时处理 120V 交流和 50V 直流电路,适用于多种电源环境。
    2. 液压磁技术:通过液压磁技术提供更稳定的温度特性,确保在极端温度下也能可靠工作。
    3. UL 认证:在危险地点分类为 I 类,2 分区,且适用于 A、B、C、D 组别,符合安全标准。
    4. 可选 T-BUS 接线:减少接线工作量,提高安装效率。

    应用案例和使用建议


    HMC 11 120AC 5A C1D2 主要用于需要严格电气保护的工业环境中,例如在自动化生产线、电力分配系统和数据中心。对于高湿度、高温或低温环境下的应用,由于其宽广的工作温度范围,HMC 11 能够保持可靠的性能。
    使用建议:
    - 在安装时应确保 DIN 铁轨安装稳固,避免因振动导致接触不良。
    - 定期检查连接点是否有松动或氧化现象,及时更换损坏部件。
    - 考虑到环境因素,在高温或低温环境下应选择合适的电缆及配件。

    兼容性和支持


    HMC 11 120AC 5A C1D2 支持与多种标准 DIN 铁轨配合安装。Phoenix Contact 提供全面的技术支持和售后服务,包括在线文档、电话咨询和技术培训,以确保客户在使用过程中能够获得全方位的支持。

    常见问题与解决方案


    1. 问题:电路保护模块频繁跳闸。
    - 解决方案:检查电路负载是否超出了 5A 的额定值,调整负载或更换更大容量的断路器。
    2. 问题:模块无法安装到 DIN 铁轨上。
    - 解决方案:确认安装面平整无杂物,使用正确尺寸的铁轨;如有需要,可以联系技术支持获取更多帮助。

    总结和推荐


    HMC 11 120AC 5A C1D2 是一款具备强大电气保护能力和广泛适用性的电路保护模块。其卓越的双重电压适应性、UL 认证的安全标准以及液压磁技术的稳定性使其成为工业应用的理想选择。总体来看,该产品不仅性能优越,而且提供了广泛的兼容性和完善的支持服务,非常推荐使用。
    如果您对本文档有任何疑问或需要更多详细信息,请访问 [Phoenix Contact 官网](http://www.phoenixcontact.com/) 获取完整的用户文档和支持信息。

2907194参数

参数
额定电流 5A
极数 4
额定电压-AC 120V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 开关,拨动式开关
长*宽*高 109.2mm*22.6mm*96.6mm
安装方式 DIN导轨安装
零件状态 在售

2907194厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907194数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 2907194 2907194数据手册

2907194封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 234 ¥ 1939.275
10+ $ 215.281 ¥ 1784.1416
50+ $ 198.9002 ¥ 1648.3855
库存: 39
起订量: 1 增量: 0
