711409

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: CONNECTION TERMINAL BLOCK CONNEC
供应商型号: 711409
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 接线板-面板安装 711409

711409概述


    产品简介

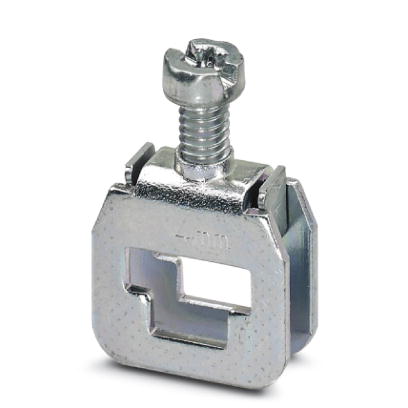

    AK 4 MIT SIX LOBE SCHRAUBE接线端子是一款高性能接线端子,广泛应用于工业控制、配电盘及低压系统中。该接线端子通过螺钉连接实现导线与设备间的电连接,具备卓越的稳定性和可靠性。其设计紧凑,占用空间小,非常适合高密度布线场景。
    主要功能:
    - 实现导线与设备的电气连接;
    - 支持多种导线截面积,覆盖从0.5 mm²至6 mm²的范围;
    - 具备高耐久性与阻燃特性(UL 94 V2),确保长期可靠运行。
    应用领域:
    工业自动化、配电系统、通信设备、楼宇自动化以及轨道交通等。

    技术参数


    | 参数名称 | 参数值 |

    | 额定电流(IN) | 32 A |
    | 最大负载电流 | 41 A (6 mm²导线) |
    | 导线截面积范围 | 0.5 mm² 至 6 mm² |
    | 颜色 | 银色 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 阻燃等级 | UL 94 V2 |
    | 尺寸(长×宽) | 23.5 mm × 7 mm |
    | 刚性导线最小截面积 | 0.5 mm² |
    | 刚性导线最大截面积 | 6 mm² |
    | 紧固扭矩范围 | 1.5 Nm 至 1.8 Nm |

    产品特点和优势


    1. 高效连接:支持高达41 A的负载电流,能够满足多数工业场景的电力需求。
    2. 易用性:螺钉连接设计便于操作,且剥线长度仅为16 mm,减少施工时间。
    3. 安全性:UL 94 V2阻燃等级确保接线端子在极端条件下的安全性能。
    4. 兼容性强:适用于多种导线类型及冷压头连接方式,包括刚性导线和柔性导线。
    5. 安装灵活:小巧的体积设计便于密集布线场景中的安装和维护。

    应用案例和使用建议


    应用案例:
    - 在工业自动化生产线中,该接线端子被广泛用于电机控制柜中的导线连接,确保设备的安全高效运行。
    - 在楼宇自动化系统中,它常用于弱电系统的信号连接点,提供可靠的电连接稳定性。
    使用建议:
    1. 在连接柔性导线时,确保剥线长度和冷压头适配,以避免接触不良或过热问题。
    2. 使用适当的紧固工具(如螺丝刀SF-SL 0.8x4.0-100 S-VDE)进行螺钉紧固,避免欠紧或过紧导致接触电阻增加。
    3. 结合标记条(如ZB 5 CUS或UC-TM 5 CUS)对端子进行清晰标识,方便后续维护和调试。

    兼容性和支持


    该接线端子与其他凤凰接触类产品高度兼容,尤其与标记条(ZB系列)、汇流条(NLS-CU 3/10 SN 1000MM)等配件组合使用时,能够进一步提升整体系统的性能。厂商提供全面的技术支持和售后服务,涵盖安装指导、产品培训及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子接触电阻过高 | 确保导线截面积匹配并正确紧固螺钉。 |
    | 导线固定松动 | 检查紧固扭矩是否达到1.5至1.8 Nm的标准。 |
    | 标识模糊不清 | 使用指定型号的标记条并选择合适的打印机进行打印。 |

    总结和推荐


    AK 4 MIT SIX LOBE SCHRAUBE接线端子凭借其高效、安全、耐用的特点,在工业和民用领域都表现出色。无论是对于需要密集布线的工业项目还是对可靠性要求较高的应用场景,这款接线端子都是一个值得信赖的选择。如果您正在寻找一款性能优越、性价比高的接线端子,强烈推荐您优先考虑此产品。
    推荐指数:★★★★★

711409参数

参数
零件状态 在售

711409厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

711409数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 711409 711409数据手册
