1861206

厂牌: PHOENIX CONTACT

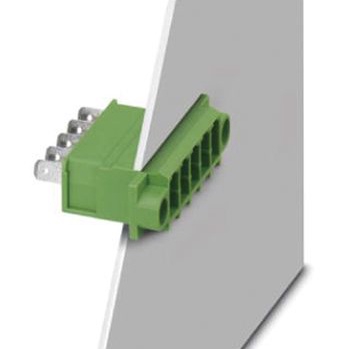

产品描述: 菲尼克斯,穿墙式连接器,DFK-PC4/7-G-7,62-FS4,8,Phoenix Contact 7.62mm间距7p插拔式接线端子 直通接头, DFK-PC 4/ 7-G-7.62-FS4.8系列, 800.0 伏, 铲形
供应商型号: 1861206-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 插件/模块 1861206

1861206概述

    电子元器件产品技术手册概述:DFK-PC 4/7-G-7.62-FS4.8

    产品简介


    DFK-PC 4/7-G-7.62-FS4.8 是一种插件式基座条,适用于多种工业自动化和控制系统中的电气连接。这款产品的主要功能是提供稳定的电气连接,适用于需要高电流传输的应用场景。它的主要应用领域包括工业自动化控制、电力传输系统、机电一体化系统等。

    技术参数


    - 基本参数
    - 额定电流:15A
    - 额定电压(III/2):400V
    - 额定电压(II/2):800V
    - 额定电压(III/3):400V
    - 冲击耐压(III/2):6kV
    - 冲击耐压(III/3):6kV
    - 冲击耐压(II/2):6kV
    - 物理参数
    - 管脚间距:7.62mm
    - 外形尺寸:a=45.72mm
    - 导线横截面积:最小0.2mm²,最大4mm²
    - 螺纹规格:AWG 24 - 10
    - 材料:PA(聚酰胺)
    - 安装方式
    - 连接方式:焊接/滑插式连接
    - 色彩:绿色
    - 安装方式:直接固定

    产品特点和优势


    1. 内部滑插式连接设计:这种设计使得安装更方便快捷,减少安装时间。
    2. 可与PC 4和PC 5插件兼容:具有良好的互换性和扩展性,能够适应不同需求的连接要求。
    3. 侧面安装翼片:便于固定和安装,提高机械稳定性。
    4. 穿透式连接器:可以穿透1到5毫米厚的面板,适用于不同厚度的安装板。

    应用案例和使用建议


    - 工业自动化控制:适合用于自动化的控制系统中,提供稳定可靠的电气连接。
    - 电力传输系统:在高压环境下能有效传输电流。
    - 机电一体化系统:适用于复杂多变的工作环境中。
    使用建议:
    1. 在安装前,确保安装面板的厚度在指定范围内(1至5毫米)。
    2. 根据所需导线横截面积选择合适的端子,并确保导线与端子之间的连接牢固可靠。
    3. 注意散热问题,尤其是在高负载情况下,以避免过热引发的安全隐患。

    兼容性和支持


    DFK-PC 4/7-G-7.62-FS4.8 可以与PC 4和PC 5插件兼容。此外,制造商提供全面的技术支持和服务,包括产品培训、技术文档和售后支持,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    1. 问题:插头无法正确插入?
    - 解决方案:检查插头和插座的连接方向是否正确,确保插针和孔位对齐。
    2. 问题:插件处温度过高?
    - 解决方案:检查连接是否牢固,适当增加散热措施,如增加散热片或风扇。

    总结和推荐


    DFK-PC 4/7-G-7.62-FS4.8 在电气连接方面表现出色,具有强大的应用能力和广泛的兼容性。其内部滑插式设计使得安装更加便捷,且通过其侧面安装翼片进一步增强了其机械稳定性。鉴于这些优势,这款产品非常适合应用于各种复杂的工业控制系统中,值得推荐使用。

1861206参数

参数
长*宽*高 37.35mm*68.56mm*14.3mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

1861206厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1861206数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 插件/模块 PHOENIX CONTACT 1861206 1861206数据手册

1861206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2536 ¥ 95.0929
10+ $ 10.6704 ¥ 90.1649
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.09
