1796296

厂牌: PHOENIX CONTACT

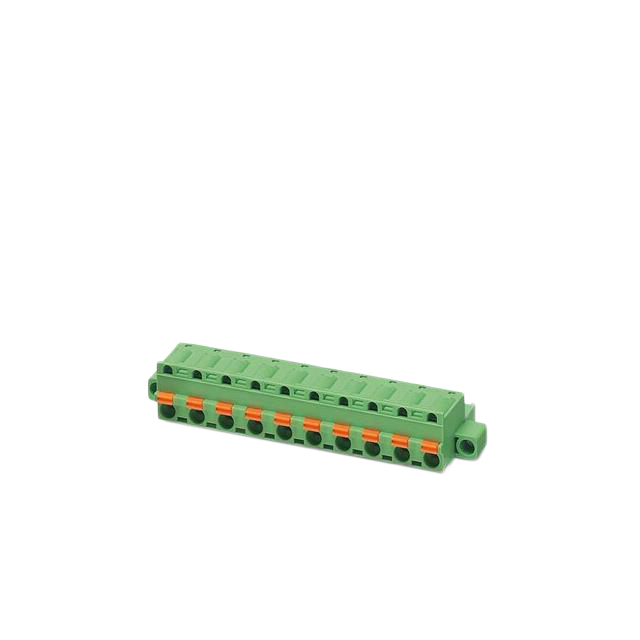

产品描述: Phoenix Contact 7.62mm间距10p插拔式接线端子 插头, GFKC 2.5/10-STF-7.62 EX系列, 1 kV, 弹簧式接线端子, 绿色
供应商型号: 8809723
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1796296

1796296概述


    产品简介


    GFKC 2,5/10-STF-7,62 连接器 是一种用于印刷电路板的插头组件,属于连接器类别。它主要用于电力系统、工业自动化设备以及其他需要高可靠性连接的应用场景。该连接器的设计使得它能够在严苛的环境中保持稳定的电连接性能,适用于多种电压和电流范围内的应用。

    技术参数


    - 主要技术规格:
    - 额定电流(IN): 12 A
    - 额定电压(UN): 400 V
    - 最大额定电压(II/2): 1000 V
    - 绝缘材料: 聚酰胺 (PA)
    - 阻燃等级: UL 94 V0
    - 插针间距: 7.62 mm
    - 导体横截面: 0.2 mm² 到 2.5 mm²
    - 工作温度范围: 根据绝缘材料确定
    - 其他电气特性:
    - 雷击冲击电压 (III/3): 6 kV
    - 雷击冲击电压 (III/2): 6 kV
    - 雷击冲击电压 (II/2): 6 kV
    - 工作环境:
    - 额定电压 (III/2): 630 V
    - 接线方式: 弹簧夹持型连接
    - 色彩: 绿色
    - 表面处理: 锡镀层

    产品特点和优势


    - 设计紧凑:GFKC 2,5/10-STF-7,62 连接器具有小尺寸和高密度设计,能够在有限的空间内提供更多的连接点。
    - 卓越的安全性:该连接器通过了 Ex 认证,适用于最高达 275/352 V 的电压环境,且提供了高耐冲击电压能力。
    - 多功能适用性:可适用于不同类型的导线连接,支持从 0.2 mm² 到 2.5 mm² 的各种导线横截面,适应多种应用需求。
    - 持久耐用:采用UL 94 V0 阻燃等级的聚酰胺绝缘材料,确保长期使用时的可靠性与安全性。

    应用案例和使用建议


    - 工业自动化:适用于 PLC 控制系统的连接,实现高效可靠的信号传输。
    - 新能源领域:如风能和太阳能电站,为关键设备提供稳定连接。
    - 建筑布线:适用于楼宇自动化的控制系统中,实现安全稳定的电力传输。
    使用建议:
    - 确保连接器和导线之间的连接牢固可靠,避免松动导致接触不良。
    - 使用前请检查连接器是否完好无损,确保没有明显的机械损伤。
    - 在安装过程中严格按照技术手册中的步骤进行操作,以保证最佳的连接效果。

    兼容性和支持


    - 兼容性:该连接器具有广泛的应用范围,适用于多种电气设备和系统的连接需求。
    - 支持:制造商提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 导线与连接器接触不良。
    - 解决方案: 检查导线是否插入到位,并确认是否有足够的压力使导线与连接器接触良好。

    2. 问题: 连接器过热。
    - 解决方案: 确认是否超过了连接器的最大额定电流值,调整负载或更换更大容量的连接器。

    3. 问题: 连接器无法拆卸。
    - 解决方案: 使用专用工具或咨询技术支持部门,以防止因强行拆卸而损坏连接器。

    总结和推荐


    GFKC 2,5/10-STF-7,62 连接器 是一款高可靠性的印刷电路板连接器,具有紧凑设计、卓越安全性和广泛适用性。该产品在工业自动化、新能源以及建筑布线等领域中表现出色,可以为用户提供高效的连接解决方案。因此,我们强烈推荐使用这款产品,特别是对于需要高可靠性连接的应用场合。

1796296参数

参数
长*宽*高 25.6mm*85.8mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1796296厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1796296数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1796296 1796296数据手册

1796296封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 108.0374
250+ ¥ 97.2338
库存: 0
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
