2906787

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,TTC-6P-3-HF-F-M-24DC-UT-I,
供应商型号: 651-2906787
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 电路保护 2906787

2906787概述

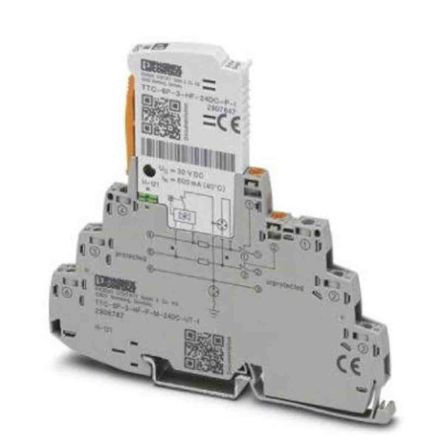

    TTC-6P-3-HF-F-M-24DC-UT-I Surge Protection Device

    产品简介


    产品类型:信号线路电涌保护装置
    主要功能:为信息技术系统提供电涌防护,适用于HF应用和电信接口。具有间接接地功能,可通过气体放电管进行保护,适用于爆炸性气体环境中(EX e 认证,Zone 2)。
    应用领域:广泛应用于安全相关电路,如工厂自动化、通信系统和IT基础设施,最高可支持SIL 3标准。

    技术参数


    - 额定电压:24 V DC
    - 连接方式:螺丝连接,螺丝直径M3
    - 紧固扭矩:0.5 Nm ... 0.6 Nm
    - 导线截面积:柔性导线0.2 mm² ... 2.5 mm²,刚性导线0.2 mm² ... 4 mm²,AWG 24 ... 12
    - 最大输入电流:600 mA(≤ 30°C),500 mA(> 30°C ... ≤ 50°C),400 mA(> 50°C ... ≤ 70°C)
    - 最大输入电压:30 V DC
    - 工作温度范围:-40 °C ... 70 °C
    - 绝缘等级:过电压类别III
    - 污染程度:2级
    - 尺寸:宽度6.2 mm(±0.1 mm),高度105.8 mm,深度100 mm(含DIN导轨7.5 mm)

    产品特点和优势


    - 空间节约:总宽度仅6 mm,节省安装空间,降低成本。
    - 持续监控:配备机械状态指示器,可选远程信号显示,确保对保护装置状态的持续监控。
    - 测试简便:可与CHECKMASTER 2结合使用,便于插拔式保护模块的测试和文档记录。
    - 非侵入性操作:插入和移除保护插头不会影响信号传输,保持阻抗中性。

    应用案例和使用建议


    - 典型应用:工厂自动化控制系统、通信基站、数据中心等。
    - 使用建议:确保安装时将设备固定在符合规范的DIN导轨上,注意安装位置应远离强干扰源,以减少电涌对信号线的影响。定期检查状态指示器,确保设备正常运行。

    兼容性和支持


    - 兼容性:适用于DIN导轨TH 35 - 7.5 mm。
    - 支持和维护:制造商提供详尽的技术文档和在线技术支持,确保用户能够快速解决问题。

    常见问题与解决方案


    - 问题:电涌保护装置触发后,如何复位?
    解决方案:断开电源,待电涌保护器冷却后重新通电即可自动复位。
    - 问题:设备无法正常工作,指示灯不亮?
    解决方案:检查设备连接是否正确,确认电源输入是否正常,必要时更换故障模块。

    总结和推荐


    总体而言,TTC-6P-3-HF-F-M-24DC-UT-I电涌保护装置在空间利用、监控能力和易用性方面表现出色,特别是在HF应用和电信接口中表现卓越。其高可靠性和便捷的操作使其成为复杂信息系统和安全关键应用的理想选择。建议在需要高性能电涌保护的环境中优先考虑此产品。

2906787参数

参数
类型 -
长*宽*高 105.8mm*6.2mm*105.8mm
安装方式 DIN导轨安装

2906787厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906787数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2906787 2906787数据手册

2906787封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 194.67 ¥ 1633.2813
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1633.28
直接购买
