3046281

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT10OG,菲尼克斯 直通式接线端子 , UT 10系列, 橙色, 螺钉端接, 57A
供应商型号: 651-3046281
供应商: Mouser
标准整包数: 1

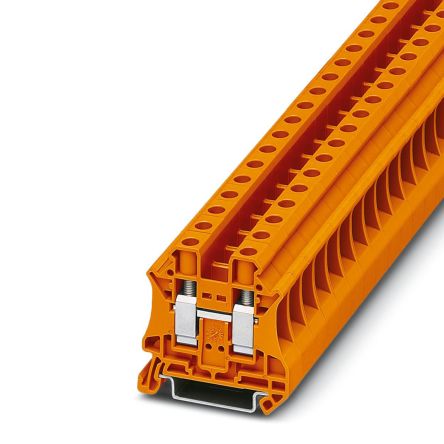

PHOENIX CONTACT 端子 - 线对板端子 3046281

3046281概述

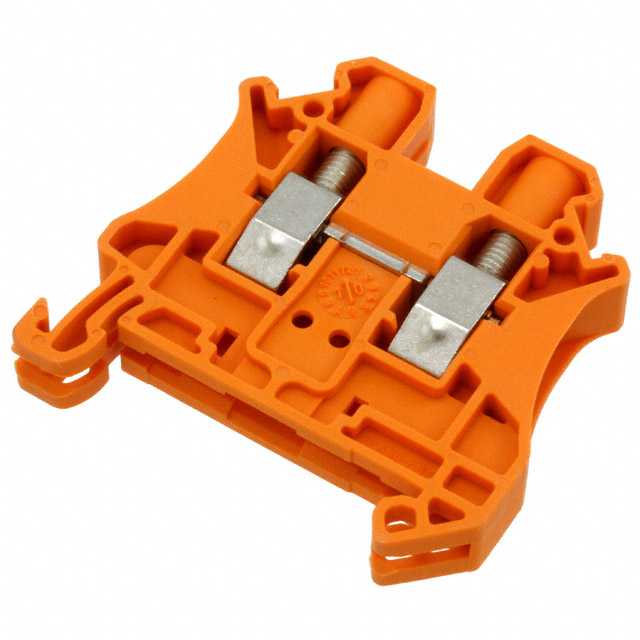

    # Phoenix Contact UT 10 OG Feed-Through Terminal Block 技术手册解析

    产品简介


    产品类型
    Phoenix Contact UT 10 OG是一款直插式接线端子块,主要用于电力传输及分配系统中的连接需求。
    主要功能
    该终端块采用螺钉紧固方式,适用于额定电压为1000伏特,额定电流可达57安培的电路连接。它支持不同规格的导体,最大可处理16平方毫米的导体截面。
    应用领域
    该产品广泛应用于工业自动化、配电系统、轨道交通等领域。由于其优良的电气和机械性能,它尤其适合于需要高度可靠连接的应用场景。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 1000 V |
    | 额定电流 | 57 A |
    | 连接方法 | 螺钉连接 |
    | 连接数量 | 2 |
    | 导体截面积 | 0.5 mm² 至 16 mm² |
    | 美制线规(AWG) | 20 至 6 |
    | 宽度 | 10.2 mm |
    | 颜色 | 橙色 |
    | 安装类型 | NS 35/7.5, NS 35/15 |
    | 包装单位 | 50个 |

    产品特点和优势


    1. 宽敞的接线空间:即使在超出标称截面的情况下,也能轻松连接实心和绞合导线,无需使用套管。
    2. 紧凑设计:节省空间的同时,实现用户友好的快速布线。
    3. 精确的螺丝刀导向:通过封闭的螺丝轴提供更好的导向精度。
    4. 导线入口漏斗:便于使用导管及带有塑料护套的导线,提高安装便利性。

    应用案例和使用建议


    应用案例
    这种终端块被广泛应用于各种高压环境中,例如配电柜、铁路机车和工厂自动化系统中。在轨道交通中,由于需要高可靠性连接,该产品可以承受振动和冲击。
    使用建议
    为了确保长期可靠运行,应遵循制造商推荐的紧固扭矩范围(最小1.5牛米,最大1.8牛米)。对于多次维修的情况,定期检查紧固情况是非常必要的。

    兼容性和支持


    兼容性
    该产品具有良好的通用性,可安装在标准的NS 35/7.5和NS 35/15型安装导轨上,适用于多种类型的安装场合。此外,其与不同品牌和型号的导线兼容,为用户的系统集成提供了灵活性。
    支持和维护
    厂商提供了详细的用户手册和技术文档,并附有在线支持服务。这些资源可以帮助用户更好地理解和维护该产品。在遇到具体技术问题时,用户也可以直接联系技术支持部门。

    常见问题与解决方案


    1. 紧固件松动怎么办?
    - 解决方案:使用扭矩扳手按照制造商推荐的扭矩值重新紧固。
    2. 导线容易脱落怎么办?
    - 解决方案:确保导线正确插入到终端块内,并检查螺丝是否已经完全紧固到位。
    3. 温度异常怎么办?
    - 解决方案:如果出现过热现象,立即切断电源并检查是否有接触不良或其他故障。

    总结和推荐


    综合评估
    UT 10 OG 直插式接线端子块凭借其出色的电气性能和坚固的设计,在工业和轨道交通领域表现优异。其宽泛的适用性以及可靠的性能使其成为市场上同类产品中的佼佼者。
    推荐使用
    鉴于该产品的各项优势和广泛应用场景,强烈推荐给那些需要稳定和高效连接解决方案的专业人士。如果您正在寻找一个既经济又可靠的接线终端块解决方案,那么UT 10 OG无疑是一个理想的选择。

3046281参数

参数
长*宽*高 47.7mm(长度)*10.2mm(宽度)
安装方式 螺纹安装
零件状态 在售

3046281厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046281数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3046281 3046281数据手册

3046281封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0475 ¥ 25.7514
10+ $ 2.849 ¥ 24.0741
25+ $ 2.761 ¥ 23.3305
50+ $ 2.6136 ¥ 22.0849
100+ $ 2.3976 ¥ 20.2597
250+ $ 2.2788 ¥ 19.2559
库存: 80
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.75
