1788929

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 3.5mm间距12p插拔式接线端子 插座头, MC 1.5/12-G-3.5 P20 THR系列, 250.0 v, 焊接, 黑色
供应商型号: 8825753
供应商: 海外现货
标准整包数: 50

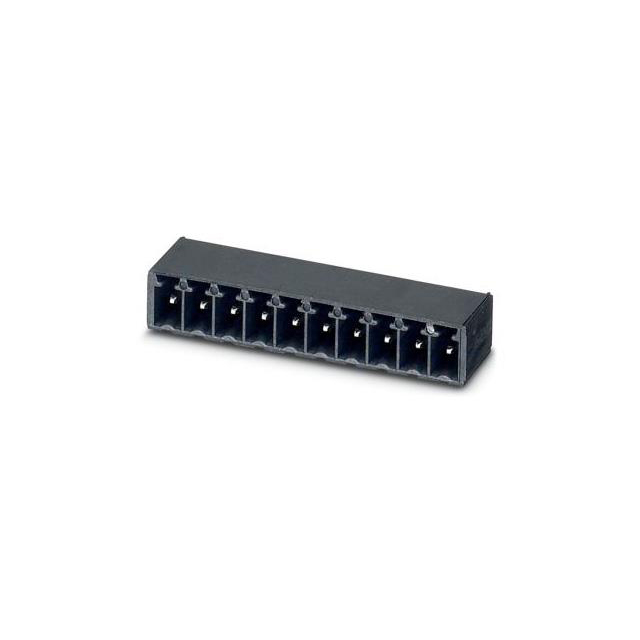

PHOENIX CONTACT 接线座- 接头/插头和插口 1788929

1788929概述

    高质量电子元器件技术手册文章

    产品简介


    MC 1,5/12-G-3,5 P20 THR - PCB Header
    MC 1,5/12-G-3,5 P20 THR是一款适用于印刷电路板(PCB)的连接器,提供12个接触点。该产品适合通过孔回流焊接和波峰焊安装,广泛应用于各种电子设备中。该连接器的特点是设计紧凑,能够集成到表面贴装工艺中,并且能够在不同的连接技术之间进行灵活配置。

    技术参数


    - 基本规格
    - 产品类型:PCB Headers
    - 产品系列:MC 1,5/..-G-THR
    - 产品线:COMBICON Connectors S
    - 连接方式:通过孔回流焊接 / 波峰焊
    - 位置数量:12
    - 引脚布局:线性排列
    - 间距:3.5 mm
    - 包装:纸盒包装
    - 电气特性
    - 额定电流:8 A
    - 额定电压:160 V(III/2, III/3)
    - 接触电阻:1.3 mΩ
    - 绝缘电阻:>5 MΩ
    - 额定浪涌电压:2.5 kV
    - 热测试:绝缘耐压2.95 kV
    - 插拔力:插入力约8 N,拔出力约5 N
    - 插拔循环次数:25次
    - 环境特性
    - 工作温度范围:-40 °C 至 100 °C
    - 存储/运输温度范围:-40 °C 至 70 °C
    - 相对湿度范围:30% 至 70%
    - 机械特性
    - 外形尺寸:宽43.39 mm,高8.9 mm,长9.2 mm
    - 安装高度:6.9 mm
    - 引脚直径:0.8 x 0.8 mm
    - 引脚长度:2 mm

    产品特点和优势


    - 集成性:设计为可集成到SMT(表面贴装技术)焊接工艺中。
    - 灵活性:一种接头适用于不同类型的连接技术。
    - 稳定性:采用Tin/Nickel镀层材料,确保长期稳定性和可靠性。
    - 认证:获得cULus认可及VDE认证。

    应用案例和使用建议


    - 应用案例:
    - 适用于工业自动化控制系统中的电源分配模块。
    - 适用于电力设备和仪器仪表的信号传输。

    - 使用建议:
    - 在使用过程中,确保正确安装以避免过高的插拔力。
    - 定期检查连接器的工作状态,确保良好的电气接触。

    兼容性和支持


    - 兼容性:与其他标准符合的PCB设计兼容。
    - 技术支持:提供详细的安装指导和技术支持服务。

    常见问题与解决方案


    - Q1: 如何确定正确的安装方向?
    - A1: 参考产品手册中的极性标识,确保正确定位连接器。

    - Q2: 如何清洁PCB Header以保证最佳性能?
    - A2: 使用软布或压缩空气轻轻清除灰尘和杂物。

    总结和推荐


    MC 1,5/12-G-3,5 P20 THR凭借其卓越的电气特性和稳定的工作性能,在工业自动化和电力系统中具有广泛应用前景。经过全面的技术测试和认证,该产品值得信赖。强烈推荐在需要高可靠性的应用场景中使用此PCB Header。
    如果您有任何疑问或需要更多技术支持,请访问官方网站或联系客服团队。

1788929参数

参数
长*宽*高 43.39mm*43.39mm*9.2mm
安装方式 通孔安装
包装方式 散装

1788929厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1788929数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1788929 1788929数据手册

1788929封装设计

查看详情并下载
Symbol
Footprint
3D Model
