3040290

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SP2,5/5,Phoenix Contact 插拔式接线端子 插头, SP 2.5/ 5系列, 500 V, 弹簧式接线端子, 灰色
供应商型号: PYA-3040290
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 插接式连接器 3040290

3040290概述


    产品简介

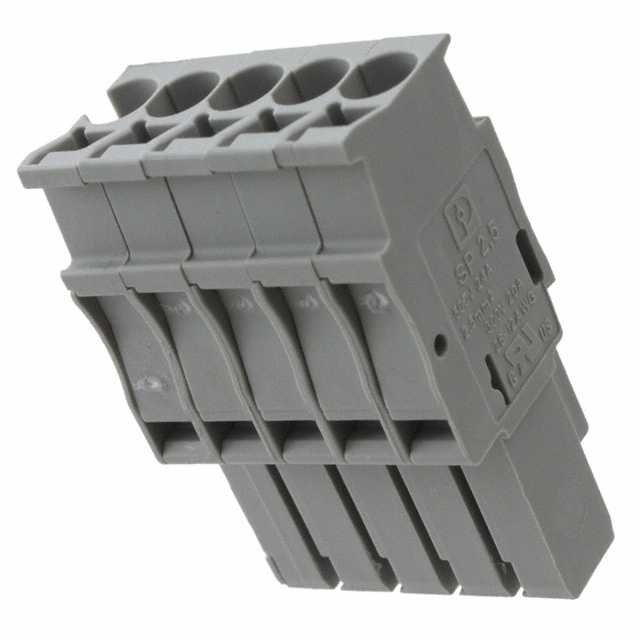

    SP 2,5/ 5是一款来自PHOENIX CONTACT的弹簧夹连接器,具有5个接线位置。它主要用于电气控制系统中的电线连接,适用于工业自动化、楼宇自动化及电力传输等领域。该连接器采用弹簧夹式连接方式,确保了高可靠性及便捷安装的特点。

    技术参数


    - 连接类型: 弹簧夹连接
    - 接线位置数: 5
    - 导线截面积: 固体导线 0.08 mm² 至 4 mm², 扭绞导线 0.08 mm² 至 2.5 mm², AWG 28 至 12
    - 宽度: 26 mm
    - 长度: 15.8 mm
    - 高度: 39 mm
    - 最大负载电流: 24 A (导线截面积为2.5 mm²时)
    - 额定冲击电压: 6 kV
    - 污染等级: 3级
    - 冲击电压类别: III类
    - 绝缘材料组别: I类
    - 标准: IEC 61984
    - 额定电流: 24 A
    - 额定电压: 500 V

    产品特点和优势


    - 高可靠性: 采用弹簧夹连接设计,保证了接线的安全可靠,可承受高负载电流。
    - 广泛适用性: 支持多种导线规格,能够满足不同工业应用的需求。
    - 便捷安装: 结构紧凑,易于安装和维护,大大提高了工作效率。
    - 认证齐全: 已通过多国安全认证,包括BV、CB、CSA、CUL、DNV、GL、GOST、LR、UL和VDE认证,适用于全球范围内的应用。

    应用案例和使用建议


    SP 2,5/ 5 连接器因其可靠的连接性能,在工业自动化领域被广泛应用。例如,在工厂生产线上的电机控制中心中,它可以用于连接各种传感器和执行器。使用时,需确保连接牢固且正确选择导线截面以避免过热和损坏。此外,为了提升系统的可靠性,建议结合合适的辅助配件,如测试插头(PSH)和绝缘套筒(ISH),这些配件能有效保护连接处免受环境影响。

    兼容性和支持


    该产品与多种导线兼容,包括固态导线和扭绞导线,且支持AWG 28至12之间的导线规格。PHOENIX CONTACT公司为其提供全面的技术支持和服务,包括安装指导、故障排查等,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题1: 连接不稳定
    - 解决方案: 检查导线是否插入到位,并确认导线截面积符合规格要求。
    - 问题2: 接触电阻过高
    - 解决方案: 清理接线端子和导线接触面,必要时重新剥线。
    - 问题3: 长时间使用后出现发热现象
    - 解决方案: 检查导线截面积是否超过规定值,并确保良好的通风条件。

    总结和推荐


    SP 2,5/ 5 弹簧夹连接器以其高可靠性、宽适用范围及简便安装等特点,成为工业自动化系统中不可或缺的一部分。鉴于其优异的性能和广泛的认证,非常适合于对电气连接有严格要求的应用场合。因此,强烈推荐此款连接器作为电气连接的理想选择。

3040290参数

参数
长*宽*高 15.8mm*26mm*39mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3040290厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040290数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3040290 3040290数据手册

3040290封装设计

查看详情并下载
Symbol
Footprint
3D Model
