1709451

厂牌: PHOENIX CONTACT
产品描述: Conn Terminal Blocks PL 3 POS 2.5mm Spring Clamp ST Cable Mount 3 Terminal 1 Port
供应商型号: 651-1709451
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1709451

1709451概述

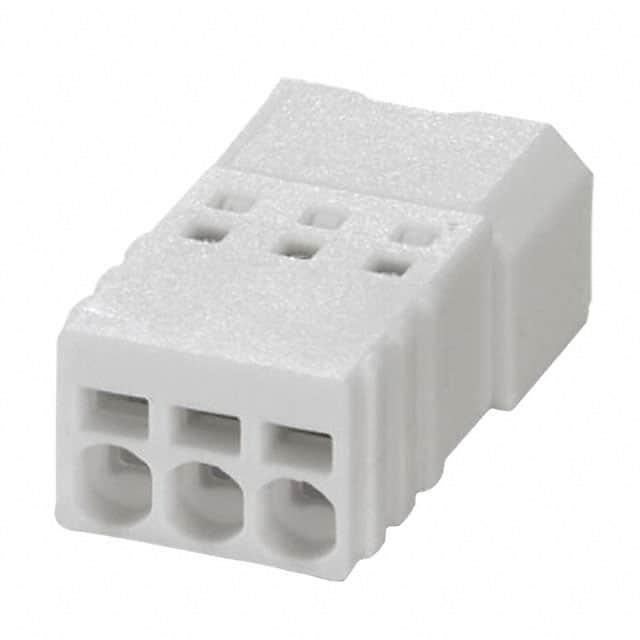

    电子元器件技术手册解析:PTSM 0.5/3-PI-2.5 WH

    产品简介


    PTSM 0.5/3-PI-2.5 WH 是一种插拔式连接器,适用于多种电子设备中。其设计特点是高效、安全且易于操作,特别适用于需要高电流承载能力和紧凑尺寸的应用场合。这款连接器支持多种标准(如EN-VDE),确保其在各种工业环境下的可靠性。

    技术参数


    - 额定电流: 6A
    - 额定电压:
    - III/2: 160V
    - III/3: 100V
    - II/2: 320V
    - 峰值电压冲击耐受能力:
    - III/2: 2.5kV
    - III/3: 1.5kV
    - 导线横截面积: 固体导线 0.14mm² 至 0.5mm²;柔性导线 0.2mm² 至 0.5mm²
    - 插针间距: 2.5mm
    - 尺寸:
    - 长度: 15.5mm
    - 宽度: 9.2mm
    - 高度: 5mm

    产品特点和优势


    - 颜色稳定性: 白色设计,能够在焊接过程中保持颜色稳定,提高整体美观度和识别度。
    - 快速连接: 支持工具不依赖的快速推入式连接方式,显著节省安装时间。
    - 持久的接触稳定性: 通过定义的接触力,保证长时间内的稳定连接效果。
    - 高电流承载能力: 在非常紧凑的尺寸内实现6A的高电流承载能力。
    - 防触电设计: 具有倒置连接器结构,配备插针接触点,适合用于触摸防护装置的输出或自由悬挂电缆连接。

    应用案例和使用建议


    这款插拔式连接器广泛应用于各类电子设备,如自动化控制系统、工业机械和通信系统中。它尤其适合要求高电流传输和紧凑空间布局的应用。在实际安装时,应注意确保导线连接牢固且符合相应的电气标准,以充分发挥其性能优势。

    兼容性和支持


    PTSM 0.5/3-PI-2.5 WH 连接器的设计使其能够轻松与不同类型的电子元器件配合使用。厂商提供全面的技术支持,包括安装指导和故障排查服务,以确保客户能充分利用其产品。

    常见问题与解决方案


    - 问题: 导线连接不稳定。
    - 解决方案: 确保导线正确插入并按压至底端,检查是否有足够的接触压力。

    - 问题: 接触点出现过热现象。
    - 解决方案: 检查导线规格是否符合要求,确认没有过载情况发生。

    总结和推荐


    总体而言,PTSM 0.5/3-PI-2.5 WH 连接器以其独特的设计和强大的性能,成为市场上一款极具竞争力的产品。它不仅具备出色的电气特性和坚固耐用的材料,还提供了高效的连接解决方案。对于那些寻求高可靠性和紧凑设计的工程师和制造商来说,这款连接器无疑是一个理想的选择。因此,强烈推荐使用 PTSM 0.5/3-PI-2.5 WH 连接器,以满足您的电子设备需求。

1709451参数

参数
长*宽*高 15.5mm*9.2mm*5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1709451厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1709451数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1709451 1709451数据手册

1709451封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 12.9243
10+ $ 1.472 ¥ 12.4384
25+ $ 1.375 ¥ 11.6188
50+ $ 1.342 ¥ 11.3399
100+ $ 1.2852 ¥ 10.8599
250+ $ 1.1988 ¥ 10.1299
500+ $ 1.1016 ¥ 9.3085
1000+ $ 1.08 ¥ 9.126
2500+ $ 1.0311 ¥ 8.7128
库存: 2417
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.92
