1543647

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

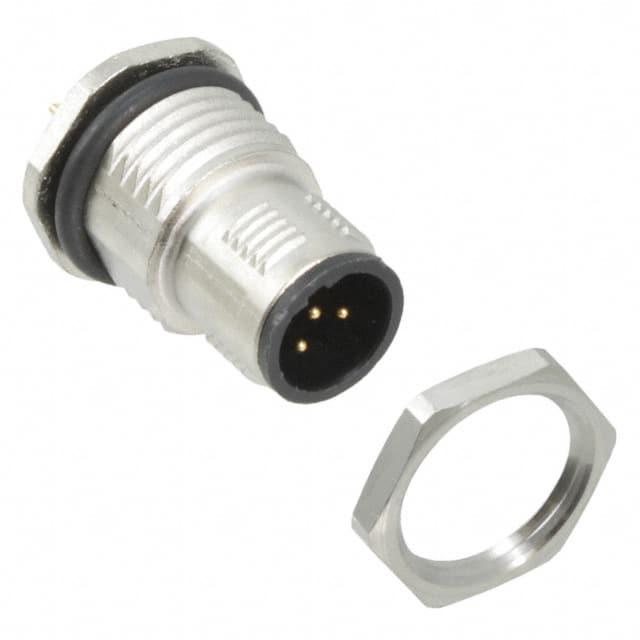

产品描述: 菲尼克斯,设备连接器,板后安装,SACC-DSI-MSB-5CON-L180SCO,Sensor/actuator flush-type plug, 5-pos., M12 SPEEDCON, B-coded, rear/screw mounting with Pg9 thread, with straight solder connection
供应商型号: 651-1543647
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1543647

1543647概述


    产品简介


    SACC-DSI-MSB-5CON-L180 SCO 是一款适用于传感器和执行器连接的M12速连型接插件。它采用平齐式设计,提供5个触点,并且使用B编码。此接插件通过Pg9螺纹后部固定方式安装,配有直式焊点连接,适用于严苛工业环境下的自动化控制系统。该产品主要用于工业自动化领域的传感器和执行器连接,如工厂自动化、机械制造和过程控制等领域。

    技术参数


    - 额定电流: 4 A(在40°C时)
    - 额定电压: 60 V
    - 触点数量: 5个
    - 体积电阻: ≤3 mΩ
    - 绝缘电阻: ≥100 MΩ
    - 工作温度范围: -25°C 至 85°C(适用于母端子和公端子)
    - 防护等级: IP67
    - 接触材料: 铜锌合金
    - 接触表面材料: 镍/金
    - 接触载体材料: 尼龙66
    - 紧固件材料: 锌压铸件,镀镍
    - 密封材料: 丁腈橡胶(NBR)
    - 接线方式: 焊点连接
    - 焊接针长度: 6 mm
    - 安装方式: 后部固定(Pg9螺纹)

    产品特点和优势


    这款SACC-DSI-MSB-5CON-L180 SCO接插件具有以下特点和优势:
    - 高可靠性: 额定电流大,绝缘电阻高,能够在极端环境下稳定工作。
    - 坚固耐用: 采用高耐腐蚀材料,防护等级达到IP67,适合恶劣工业环境。
    - 安装简便: 配备Pg9螺纹后部固定方式,简化安装过程。
    - 多种认证: 拥有UL认可及防爆认证,确保安全合规。
    - 多标准兼容: 符合IEC 61076-2-101标准,广泛应用于自动化设备中。

    应用案例和使用建议


    应用场景:
    - 在自动化生产线中连接传感器和执行器,例如PLC控制的机器人手臂。
    - 在工厂自动化系统中连接各类传感器和执行机构,确保数据传输的稳定性。
    - 在机械制造过程中用于精密设备的信号传递,提高系统的可靠性。
    使用建议:
    - 安装位置选择: 安装时应注意避免高温、高湿和振动的环境,以减少损坏风险。
    - 电缆管理: 保持良好的电缆管理,避免过长或过短,保证信号传输质量。
    - 定期检查: 定期检查连接部位,确保接插件处于良好状态,延长使用寿命。

    兼容性和支持


    - 兼容性: 与M12标准的其他设备和部件兼容,适用于广泛的自动化系统。
    - 支持和服务: 出厂附带详细的技术文档和安装指南,官方技术支持可为用户提供长期的保障。

    常见问题与解决方案


    - 问题1: 连接不稳定
    - 解决方案: 检查连接部分是否有松动或损坏,必要时更换新的接插件。

    - 问题2: 绝缘电阻下降
    - 解决方案: 清洁连接部分,确保没有灰尘和污垢,必要时重新涂抹润滑剂。
    - 问题3: 接触不良
    - 解决方案: 更换磨损的接插件,确保接触材料表面清洁无损。

    总结和推荐


    综上所述,SACC-DSI-MSB-5CON-L180 SCO是一款高度可靠、安装简便且适用范围广泛的传感器/执行器连接器。其坚固耐用的设计、高防护等级和多种认证使其成为工业自动化应用的理想选择。结合其优良的性能和全面的支持服务,我们强烈推荐此产品给需要高可靠性连接解决方案的工程师和技术人员。

1543647参数

参数
长*宽*高 29mm(长度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

1543647厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1543647数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1543647 1543647数据手册

1543647封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.5965 ¥ 174.0404
5+ $ 18.6948 ¥ 157.9711
10+ $ 18.036 ¥ 152.4042
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 174.04
