1726693

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBC2,5/6-STZF-5,08BD:1-6,PCB插拔式连接器,
供应商型号: 651-1726693
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1726693

1726693概述

    # 技术手册:PCB连接器

    产品简介


    基本描述

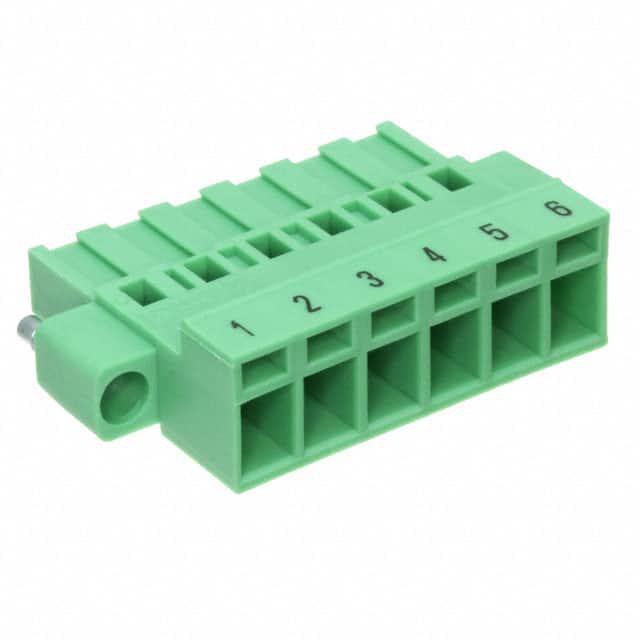

    本文档介绍了型号为MSTBC 2,5/6-STZF-5,08 BD:1-6的PCB连接器。这种连接器广泛应用于工业自动化、电力传输和控制系统等领域。它主要用于连接印刷电路板上的导线,并确保高效、可靠的电气连接。
    主要功能
    1. 高效电气连接:用于连接预组装的导线到PCB。
    2. 高可靠性:采用螺丝锁紧机制,确保连接稳定且耐久。
    3. 安全性:满足相关标准和规范的要求,适用于多种工业应用。

    技术参数


    主要技术规格
    - 产品类型:PCB连接器
    - 产品家族:MSTBC 2,5/..-STZF
    - 产品系列:COMBICON Connectors M
    - 位置数量:6
    - 节距:5.08 mm
    - 连接数量:6
    - 行数:1
    - 电位数:6
    - 连接方法:压接连接
    - 导线/PCB连接方向:0°
    - 额定电流:12 A
    - 额定电压:320 V(III/2)
    - 绝缘电压:630 V(II/2)
    - 锁定方式:螺丝锁紧机制
    - 连接方向:0°
    环境条件
    - 操作温度范围:-40°C 至 100°C
    - 储存/运输温度范围:-40°C 至 70°C
    - 相对湿度范围:30% 至 70%
    - 安装温度范围:-5°C 至 100°C
    材料规格
    - 外壳颜色:绿色(色号6021)
    - 绝缘材料:PA(聚酰胺)
    - 绝缘材料等级:I级
    - 可燃性等级:UL 94 V0
    - 灼热丝测试:GWFI 850°C
    - 球压测试温度:125°C

    产品特点和优势


    1. 低成本连接:适用于大量预组装导线的连接,经济高效。
    2. 易于操作:配备了拉出辅助装置,便于操作并减少接触点的张力。
    3. 稳固的机械结构:通过螺丝固定片提供了卓越的机械稳定性。
    4. 广泛的认证:符合多种国际标准和认证,包括cULus、CSA和VDE。

    应用案例和使用建议


    应用场景
    这款连接器特别适用于工业控制面板和自动化设备中,需要高效连接导线到PCB的情况。例如,在自动化流水线控制系统中,这款连接器能够实现可靠的数据传输和电源传输。
    使用建议
    1. 正确安装:在安装前请确保所有连接器已正确放置并锁紧。
    2. 安全操作:使用合适的工具进行压接连接,并遵循制造商的操作说明。
    3. 维护检查:定期检查连接器是否有损坏或磨损迹象,并及时更换。

    兼容性和支持


    - 兼容性:此连接器与PHOENIX CONTACT的COMBICON MSTB 2,5系统完全兼容。
    - 支持服务:用户可以通过访问产品详情页面下载相关的认证证书和用户手册。此外,制造商还提供技术支持和服务。

    常见问题与解决方案


    1. 问题:连接器如何锁紧?
    - 解决方案:使用配套的螺丝刀按照规定扭矩拧紧螺丝,确保锁紧。

    2. 问题:如何拆卸连接器?
    - 解决方案:使用配套工具轻轻撬开锁定机构,然后将连接器拔出。

    3. 问题:连接器在高温环境下能否正常工作?
    - 解决方案:可以在规定的温度范围内(-40°C至100°C)正常工作,超出范围则需采取额外保护措施。

    总结和推荐


    综合评价
    这款型号为MSTBC 2,5/6-STZF-5,08 BD:1-6的PCB连接器具备多种优势,包括高效连接、良好的机械稳定性和广泛的认证。它的成本效益和兼容性使其成为众多应用场合的理想选择。
    推荐意见
    鉴于其出色的技术规格和广泛应用领域的适应性,强烈推荐使用这款PCB连接器。无论是对于新项目还是现有系统的升级,这款连接器都将是可靠的选择。

1726693参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1726693厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1726693数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1726693 1726693数据手册

1726693封装设计

查看详情并下载
Symbol
Footprint
3D Model
