5441278

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

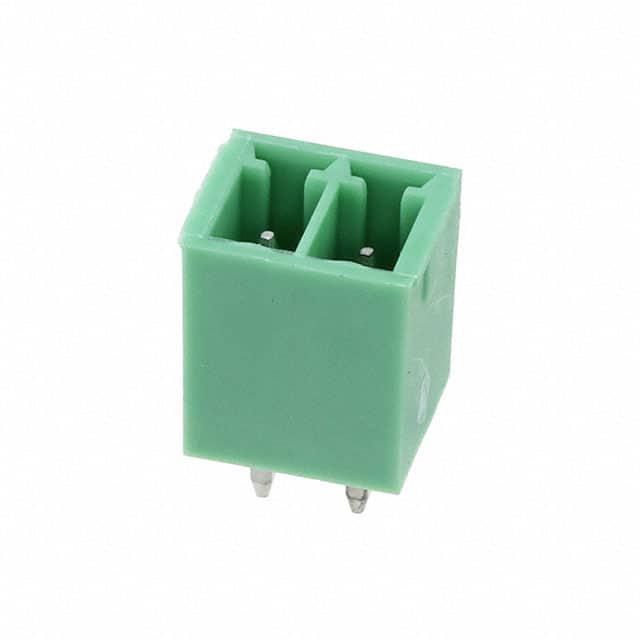

产品描述: 菲尼克斯,BCH-350V-2GN,PCB插座,接头,公引脚,带罩(4 面) 1 2pin 绿色 通孔安装 7.4mm(长度)
供应商型号: JY-5441278
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 5441278

5441278概述

    BCH-350V-2 GN Printed-Circuit Board Connector 技术手册

    1. 产品简介


    BCH-350V-2 GN 是一款高性能的印刷电路板连接器,适用于多种电子设备中的信号传输和电源分配。其主要功能是为电子设备提供可靠的电连接,确保信号的高效传输和电源的稳定供应。该产品广泛应用于工业自动化、通信设备、仪器仪表及汽车电子等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | 8 A |
    | 额定电压(III/2) | 160 V |
    | 岗位数 | 2 |
    | 节距 | 3.5 mm |
    | 颜色 | 浅绿色 |
    | 接触表面 | 锡镀层 |
    | 组装方式 | 焊接 |
    | 连接标准 | EN-VDE |
    | 绝缘材料等级 | I |
    | 雷击额定电压(III/3) | 2.5 kV |
    | 雷击额定电压(III/2) | 2.5 kV |
    | 雷击额定电压(II/2) | 2.5 kV |
    | 尺寸 | 长度:7.4 mm;宽度:3.5 mm |
    | 接针尺寸 | 0.8 x 0.8 mm |
    | 孔径 | 1.2 mm |

    3. 产品特点和优势


    - 高可靠性:采用PA绝缘材料,UL 94 V0级阻燃,确保长期使用中的安全性能。
    - 高效连接:设计紧凑,适用于狭小空间的应用场合,减少布线复杂度。
    - 广泛应用:适用范围广泛,满足不同领域的需求。
    - 优异性能:能够承受较高的雷击额定电压,确保设备在恶劣环境下的稳定性。

    4. 应用案例和使用建议


    该连接器在自动化控制系统、通信设备、电力系统监控设备和汽车电子中有着广泛的应用。例如,在一个自动化控制系统的应用中,BCH-350V-2 GN 可以作为信号传输的关键部件,确保控制系统正常运行。使用时建议注意以下几点:
    - 确保焊接工艺符合标准,避免虚焊或短路。
    - 在安装前检查连接器外观是否有损坏。
    - 遵循相关安全规范,正确接地。

    5. 兼容性和支持


    该产品可以与其他品牌的标准连接器互换使用,方便组装和替换。制造商提供详尽的技术文档和客户支持服务,包括安装指南、维护手册和技术咨询服务,以确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:焊接后接触不良
    - 解决方案:检查焊接质量,确保焊点无空洞或裂缝。必要时重新焊接。
    - 问题2:产品出现腐蚀现象
    - 解决方案:确保安装环境干燥,远离有害气体。对于已腐蚀的产品,清洁后可涂抹防锈剂。
    - 问题3:信号传输不稳定
    - 解决方案:检查连接器的安装是否牢固,确保所有连接都正确无误。

    7. 总结和推荐


    总体而言,BCH-350V-2 GN 是一款高性能、可靠且具有广泛应用前景的印刷电路板连接器。其高可靠性、高效连接和优异性能使其成为众多行业用户的首选。我们强烈推荐该产品给需要高品质连接解决方案的用户。
    请注意,本文档内容源自于网络资源,具体参数和规格请参考制造商的官方资料。

5441278参数

参数
排数 1
触头端接 -
针脚数 2pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
长*宽*高 7.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5441278厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5441278数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5441278 5441278数据手册

5441278封装设计

查看详情并下载
Symbol
Footprint
3D Model
