2775249

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UDK4-DUR249,元件端子,菲尼克斯 元件接线排, UDK 4-DUR 249系列, 单层, 灰色, 螺钉拧紧端接
供应商型号: 3286431
供应商: 海外现货
标准整包数: 1

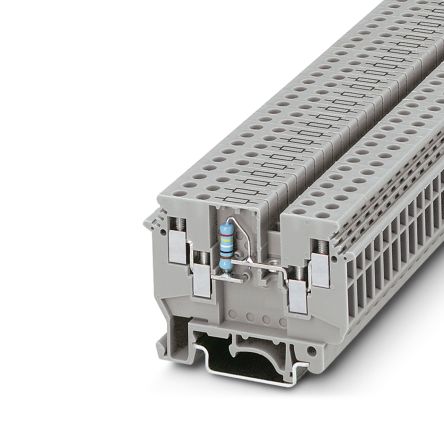

PHOENIX CONTACT 接线座- 隔板块 2775249

2775249概述

    UDK 4-DUR 249 技术手册

    产品简介


    UDK 4-DUR 249 是一款由PHOENIX CONTACT制造的穿孔模块化接线端子块。该产品采用螺丝连接方式,适用于导线截面积在0.2 mm²到6 mm²之间的情况。它主要用于各种工业控制系统中,提供安全可靠的电路连接和保护。它的主要功能是实现电路的连接和分离,确保系统的正常运行。

    技术参数


    - 产品型号: UDK 4-DUR 249
    - 订购编号: 2775249
    - 额定电压: 630 V
    - 最大负荷电流: 由所连接组件决定
    - 污染等级: 3级
    - 浪涌电压等级: 3类
    - 绝缘材料类别: I类
    - 额定冲击电压: 6 kV
    - 安装方式: NS 35/7.5 和 NS 35/15 DIN 导轨
    - 宽度: 6.2 mm
    - 长度: 63.5 mm
    - 高度: 根据安装方式不同,分为47 mm(NS 35/7.5)和54.5 mm(NS 35/15)
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V2
    - 连接类型: 螺丝连接
    - 可接受的导线截面: 固体导线最小0.2 mm²,最大6 mm²;绞合导线最小0.2 mm²,最大4 mm²;AWG最小24,最大10
    - 最大紧固扭矩: 0.6 Nm
    - 最小紧固扭矩: 0.5 Nm
    - 配件: 包括组装板、夹具、隔离条、标识卡等

    产品特点和优势


    - 高可靠性: UDK 4-DUR 249 具有高标准的绝缘性能,能够承受高达6 kV的冲击电压,确保在恶劣环境下的稳定性。
    - 多功能性: 支持多种导线类型和尺寸,具有较高的适用范围。
    - 易于安装和维护: 采用标准的DIN导轨安装方式,便于安装和拆卸。
    - 安全性: 使用螺丝连接方式,确保电路连接的安全可靠。
    - 环保: 符合RoHS和WEEE标准,对环境友好。

    应用案例和使用建议


    UDK 4-DUR 249 常用于各种工业控制系统,如PLC控制柜、电机控制柜等。在使用时,应注意以下几点:
    - 确保所连接导线的截面积符合产品规格要求。
    - 使用适当的工具进行紧固,避免过度拧紧导致损坏。
    - 定期检查连接状态,确保接触良好。

    兼容性和支持


    - 兼容性: 可以与所有符合DIN导轨标准的产品配合使用。
    - 支持: PHOENIX CONTACT 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题: 紧固扭矩过大导致端子损坏。
    - 解决方案: 使用适当的扭矩扳手,按照产品手册中推荐的扭矩值进行紧固。
    - 问题: 连接不牢固。
    - 解决方案: 检查导线是否正确插入并确保紧固到位。
    - 问题: 绝缘层损坏。
    - 解决方案: 安装前仔细检查导线绝缘层,确保无破损。

    总结和推荐


    总体来看,UDK 4-DUR 249 是一款功能强大、性能稳定的穿孔模块化接线端子块,特别适合在工业控制系统中使用。其高可靠性、多功能性和易于安装的特点使其在市场上具有很高的竞争力。因此,强烈推荐使用该产品。

2775249参数

参数
长*宽*高 63.5mm*6.2mm*52mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

2775249厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2775249数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 2775249 2775249数据手册

2775249封装设计

查看详情并下载
Symbol
Footprint
3D Model
