3104123

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 分断端子, MTK-P/P MIT SPERRE BU系列, 单层, 蓝色, 螺钉端接, 16A
供应商型号: 8868918
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 3104123

3104123概述

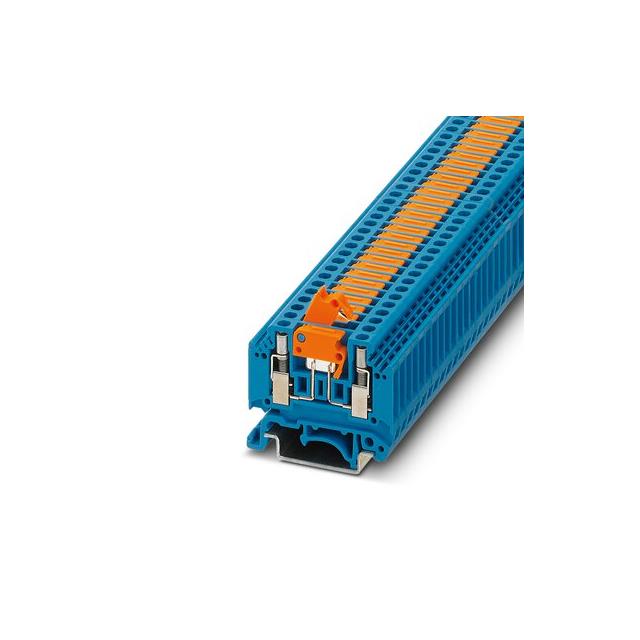

    # 产品概述:刀形断路端子块 MTK-P/P MIT SPERRE BU

    产品简介


    刀形断路端子块(型号:MTK-P/P MIT SPERRE BU)是一种用于连接导线的电器元件。该产品主要用于电力系统、工业自动化等领域。它通过提供可靠的连接点,确保电气系统的稳定运行。
    主要功能
    - 断开和连接电源线:允许用户安全、方便地进行线路连接与断开操作。
    - 保护电路:在电路出现故障时,能够及时断开以保护整个电路系统。
    - 标识与标记:提供多种配件如终端标记、扎带等,方便用户进行线路标识。
    应用领域
    - 工业控制系统
    - 电力分配系统
    - 建筑自动化
    - 通信系统

    技术参数


    | 参数 | 描述 |

    | 连接类型 | 螺丝连接,配备测试插座螺丝 |
    | 导线截面范围 | 固体导线:0.2 mm² 至 4 mm²
    绞合导线:0.2 mm² 至 2.5 mm² |
    | AWG 电线规格 | 24 到 12 |
    | 额定电流 | 16 A |
    | 额定电压 | 400 V |
    | 尺寸 | 宽度:5.2 mm
    长度:46 mm
    高度:51.5 mm 至 59 mm |
    | 颜色 | 蓝色 |
    | 绝缘材料 | 聚酰胺 (PA) |
    | 阻燃等级 | UL 94 V0 |
    | 最大负载电流 | 使用 4 mm² 导线时为 16 A |
    | 额定浪涌电压 | 6 kV |
    | 污染等级 | 3 级 |
    | 浪涌电压类别 | III 类 |
    | 绝缘材料组 | I 组 |
    | 符合标准 | IEC 60947-7-1 |

    产品特点和优势


    - 可靠的螺丝连接:配备测试插座螺丝,保证连接稳固且易于维护。
    - 广泛的适用范围:适用于不同类型的导线(固体和绞合),并能承受较高电压。
    - 优秀的绝缘性能:采用阻燃聚酰胺材料,符合 UL 94 V0 标准,确保电气安全。
    - 灵活的安装选项:支持多种 DIN 铁轨安装方式,适用于不同的应用场景。
    - 多种配件选择:提供多样化的配件如终端标记、扎带等,便于用户进行个性化标识和安装。

    应用案例和使用建议


    应用案例
    - 工业控制系统:可用于电机控制、传感器连接等。
    - 电力分配系统:用于电力线的分段连接,确保系统稳定运行。
    使用建议
    - 在连接导线前,确保螺丝已正确紧固到 0.5 Nm 的扭矩值。
    - 使用适合的剥线长度(7 mm),避免导线过长或过短导致接触不良。
    - 定期检查连接部位,确保螺丝没有松动,保障系统的长期可靠性。

    兼容性和支持


    兼容性
    - 该产品可与各种标准尺寸的 DIN 铁轨配套使用,如 NS 35/7.5、NS 35/15 和 NS 32。
    - 提供多种颜色和型号的终端盖、端帽、桥接件等配件,用户可以根据需要自由选择。
    支持和维护
    - 用户可以访问 Phoenix Contact 官方网站获取更多技术支持信息。
    - 若需要购买配件或寻求技术支持,可以通过网站上的联系方式联系厂商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查螺丝是否已经拧紧至 0.5 Nm 至 0.6 Nm 范围内。如果依然松动,请更换新的螺丝或重新安装。 |
    | 导线接触不良 | 确保导线插入深度合适,剥线长度为 7 mm,同时检查导线是否绞合紧密。 |
    | 终端盖安装困难 | 检查终端盖型号是否与实际产品匹配,确认没有倒装。若仍无法安装,可参考产品说明书或联系技术支持。 |

    总结和推荐


    综合评估
    MTK-P/P MIT SPERRE BU 是一款高性能、高可靠性的刀形断路端子块。它不仅具有广泛的应用范围,而且在安全性、耐用性和易用性方面表现出色。特别是其坚固的连接机制和多种配件选择,使其成为工业自动化和电力系统领域的理想选择。
    推荐使用
    我们强烈推荐使用 MTK-P/P MIT SPERRE BU 端子块。无论是从功能性、稳定性还是耐用性来看,它都是一款值得信赖的产品。对于需要进行线路连接与保护的场合,选择这款端子块将会是一个明智的选择。

3104123参数

参数
长*宽*高 46mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3104123厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3104123数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3104123 3104123数据手册

3104123封装设计

查看详情并下载
Symbol
Footprint
3D Model
