1777930

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PC5/12-STF1-7,62,PCB插拔式连接器,Conn Terminal Block F 12 POS 7.62mm Screw RA Cable Mount 41A
供应商型号: 2928230
供应商: 海外现货
标准整包数: 1

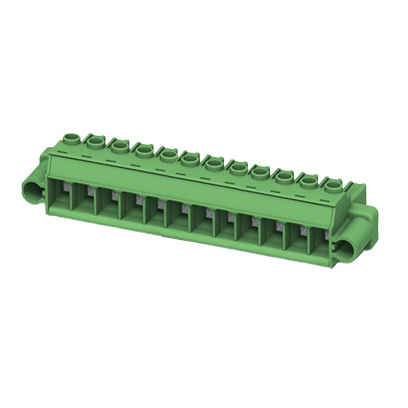

PHOENIX CONTACT 接线座- 接头/插头和插口 1777930

1777930概述

    电子元器件产品技术手册:PC 5/12-STF1-7,62 插接式连接器

    产品简介


    PC 5/12-STF1-7,62 是一款高性能的印刷电路板连接器,适用于各种高电流负载的应用场合。其基本功能是通过双层弹簧设计确保可靠的电气连接,并具备多种防护和安全机制。这款连接器主要应用于工业自动化、电力系统、汽车电子等领域,能够承受高达 41 A 的电流,并且具备优秀的耐温能力和绝缘性能。

    技术参数


    | 参数名称 | 具体数值 |

    | 额定电压 (III/2) | 1000 V |
    | 最大额定电流 (IN) | 41 A |
    | 导线截面积 (最大) | 10 mm² (实心),6 mm² (绞合) |
    | 位数 | 12 |
    | 螺丝类型 | M3 |
    | 尺寸(长 x 高) | 35.5 mm x 19.7 mm |
    | 扭矩范围 | 0.5 Nm - 0.8 Nm |
    | 适用环境温度范围 | -40°C 至 +85°C |
    | 工作环境温度范围 | -40°C 至 +105°C |
    | 绝缘材料 | 聚酰胺 (PA) |

    产品特点和优势


    - 无限制 UL 认证 (600 V):确保在全球范围内符合最高安全标准。
    - 编码保护:采用 CP-PC 编码保护配置,防止误配。
    - 高可靠性接触:集成双钢弹簧设计,提供卓越的接触可靠性。
    - 自动锁定机制:通过 Click and Lock 系统实现无需工具的自动锁定,确保在振动环境中仍然稳定可靠。
    - 宽广的工作温度范围:可以在极端温度条件下保持高效稳定的运行。

    应用案例和使用建议


    在工业控制系统和电力系统中,PC 5/12-STF1-7,62 连接器可以用于多个高电流负载连接点。由于其具有强大的抗振动能力,适合在高速运动和频繁振动的环境中使用。为了确保最佳的使用效果,建议在安装时按照制造商的要求严格控制螺丝的紧固扭矩。

    兼容性和支持


    这款连接器适用于 Phoenix Contact 系列的各种工具配件,并且在安装和维护过程中提供了全面的技术支持。厂商提供详尽的文档和在线帮助,以便用户了解安装步骤和故障排除方法。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查并调整螺丝紧固扭矩至指定范围。 |
    | 环境温度过高导致过热 | 使用适当的散热措施,如增加散热片。 |
    | 插拔困难 | 检查插头是否有异物阻塞或损坏,必要时更换插头。|

    总结和推荐


    PC 5/12-STF1-7,62 连接器以其出色的电气性能、高强度的接触设计和宽广的工作温度范围,在工业自动化领域表现出色。如果您正在寻找一个稳定可靠、易于安装和维护的连接器解决方案,这款产品无疑是您的首选。强烈推荐给需要高电流负载和强抗振动能力的项目。

1777930参数

参数
长*宽*高 35.5mm*106.67mm*19.7mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1777930厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1777930数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1777930 1777930数据手册

1777930封装设计

查看详情并下载
Symbol
Footprint
3D Model
