1963638

厂牌: PHOENIX CONTACT

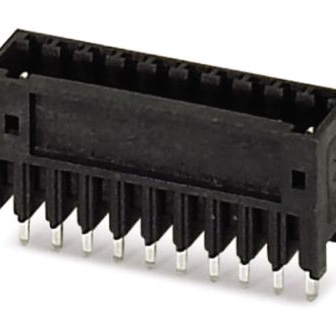

产品描述: Phoenix Contact 2.5mm间距12p插拔式接线端子 插座头, MCV 0.5/12-G-2.5 THT系列, 160.0 v, 焊接
供应商型号: 651-1963638
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1963638

1963638概述


    产品简介


    产品名称:COMBICON THR MICRO Headers
    产品类型:通过孔再流焊插头连接器(THR Micro COMBICON Headers)
    主要功能:适用于工业环境下的表面贴装技术和通孔焊接技术,提供高可靠性和紧凑设计,适用于高密度电路板的应用。
    应用领域:广泛应用于自动化设备、工业控制、通信设备、医疗仪器等领域。

    技术参数


    - 插针间距:2.5 mm
    - 孔直径:≤8-pin = 1.2 mm, >8-pin = 1.3 mm
    - 插针尺寸:0.8 x 0.8 mm
    - 额定电压:32 V (≤8-pin), 160 V (>8-pin)
    - 额定浪涌电压:1.5 kV (≤8-pin), 2.5 kV (>8-pin)
    - 最大负载电流:4 A (所有pin)
    - 绝缘材料:PA(聚酰胺),符合UL 94 V0等级
    - 绝缘材料组:IIIa
    - 标准认证:UL/CUL, CSA

    产品特点和优势


    - 高耐温塑料材质:适用于SMT回流焊过程,确保在高温环境下的稳定性。
    - 高机械稳定性:采用短插针设计,结合穿孔接触技术,达到与波峰焊接工艺相同的效果。
    - 空间节省设计:提供垂直和平行两种安装方向,可选择带包装或散装供货,适应不同应用场景的需求。
    - 高可靠性:通过UL和CSA认证,确保产品在工业环境中的可靠性和安全性。

    应用案例和使用建议


    - 工业自动化设备:适用于自动化设备的信号传输和电源分配,确保系统稳定运行。
    - 电信设备:适合于需要高密度连接和高可靠性要求的电信设备,如交换机、路由器等。
    - 医疗仪器:用于精密仪器内部的高密度连接需求,保证仪器的精准度和稳定性。
    使用建议:
    - 在进行再流焊操作时,建议严格遵循制造商提供的操作流程,以确保插针和PCB的良好焊接效果。
    - 遇到小负载需要切换的情况时,可以联系制造商获取详细的实验数据,以便做出合理的设计决策。

    兼容性和支持


    - 兼容性:该产品支持多种连接方式(水平和垂直),并且可以通过SMT回流焊工艺与其它SMD组件一同处理。
    - 支持:Phoenix Contact提供技术支持和服务网络,用户可以访问其官方网站获取相关文档和工具。此外,COMBICON Select软件工具可以帮助用户从PCB布局到订购流程进行全面支持。

    常见问题与解决方案


    - Q: 连接器只能在无负载条件下进行操作吗?
    - A: 是的,如果需要在非无负载条件下操作,制造商可以提供实验数据来帮助用户进行决策。

    - Q: 是否支持不同的导线尺寸?
    - A: 该产品支持标准导线尺寸,对于特殊需求可以咨询制造商以获得定制化解决方案。

    总结和推荐


    总结:COMBICON THR MICRO Headers 提供了高性能和高可靠性,在工业和通信领域有着广泛应用。其独特的设计和广泛的认证使其成为许多项目的理想选择。
    推荐:鉴于其出色的电气特性和高可靠性,强烈推荐用于需要高密度连接和紧凑设计的应用场合。对于需要通过再流焊工艺实现SMT和PTH共用的项目尤其适用。

1963638参数

参数
长*宽*高 8.1mm*31.9mm*10.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1963638厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1963638数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1963638 1963638数据手册

1963638封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9455 ¥ 50.2395
10+ $ 5.577 ¥ 47.1257
25+ $ 5.2812 ¥ 44.6261
50+ $ 5.1192 ¥ 43.2572
100+ $ 4.7088 ¥ 39.7894
250+ $ 4.6224 ¥ 39.0593
500+ $ 4.3785 ¥ 36.9983
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.23
直接购买
加入购物车
