1792391

厂牌: PHOENIX CONTACT

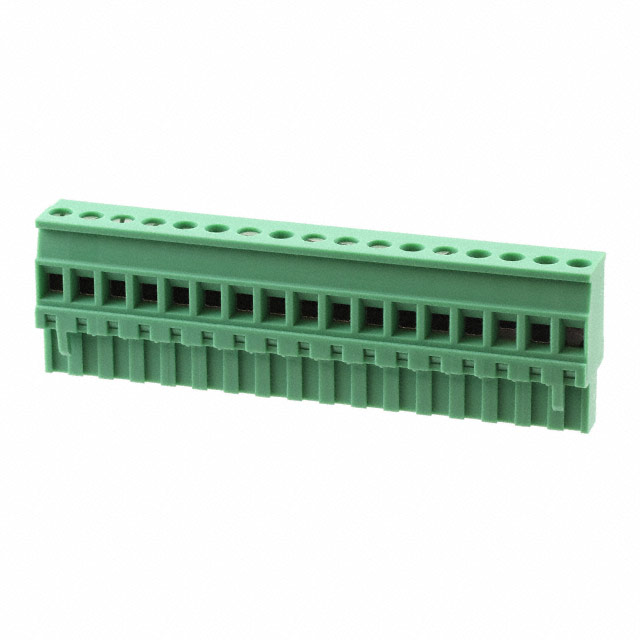

产品描述: Phoenix Contact 5.08mm间距17pPCB端子台 连接器, MVSTBR 2.5/17-ST-5.08系列
供应商型号: 1792391
供应商: Master
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1792391

1792391概述


    产品简介


    MVSTBR 2,5/17-ST-5,08 PCB连接器 是一款广泛应用于印刷电路板上的接线端子。该产品提供17个位置,每位置的针距为5.08毫米,适用于12安培的额定电流。此连接器通过螺丝紧固方式连接导线,接触表面镀有锡层,颜色为绿色。由于其广泛的国际适用性、低温度上升以及对双导线的连接能力,使其成为电子制造领域的重要组成部分。

    技术参数


    - 主要规格
    - 针距:5.08 mm
    - 位置数量:17
    - 长度(l):12.5 mm
    - 宽度(w):86.36 mm
    - 高度(h):26 mm
    - 电气特性
    - 额定电压(III/3):250 V
    - 额定电压(III/2):320 V
    - 额定电压(II/2):630 V
    - 最大负载电流:12 A(带2.5 mm²导线)
    - 最大导线截面积:2.5 mm²
    - 螺丝扭力范围:0.5 Nm 至 0.6 Nm
    - 接地材料:PA(聚酰胺)
    - 机械特性
    - 制造材料:绝缘材料为PA(聚酰胺)
    - 引燃等级:UL 94 V0

    产品特点和优势


    - 全球通用:该连接器采用了广泛认可的连接原理,便于在全球范围内使用。
    - 低温度升:通过高接触力实现低温度升,延长使用寿命。
    - 双导线连接:允许单次连接两根相同截面的导线,提高安装效率。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于工业控制设备、自动化系统、机械设备及通信设备等领域。其高可靠性和多点连接能力使其在复杂电气系统中表现出色。
    使用建议:
    - 确保导线截面与连接器规格匹配,以保证安全可靠的连接。
    - 使用合适的工具将导线插入并拧紧螺丝,以确保连接稳固。
    - 在高温环境下使用时,应考虑导线热胀冷缩的影响。

    兼容性和支持


    - 兼容性:与MSTBA 2,5/...-G(-5,08)和MSTBVK 2,5/...-G-5,08系列匹配。
    - 支持:提供技术文档下载、在线技术支持以及现场技术服务。

    常见问题与解决方案


    - Q:如何确定合适的导线截面?
    - A:选择符合连接器规格要求的导线截面,通常为0.2 mm²至2.5 mm²之间。

    - Q:如何正确安装导线?
    - A:先将导线剥皮7 mm,然后插入连接器,并用合适的扭力拧紧螺丝。
    - Q:连接器能否承受较高温度?
    - A:是的,连接器具有良好的耐热性能,但在极端高温下应进行额外测试以确保稳定性。

    总结和推荐


    综合评估:
    MVSTBR 2,5/17-ST-5,08 PCB连接器具备出色的电气特性和高可靠性,特别是在恶劣环境中表现优秀。该连接器易于安装且兼容性良好,能够在多种应用场景中发挥作用。
    推荐意见:
    强烈推荐给需要高性能、高可靠性的电子制造领域的工程师和技术人员。对于追求稳定性和兼容性的应用场景,该连接器是一个理想的选择。

1792391参数

参数
长*宽*高 12.5mm*86.36mm*26mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1792391厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1792391数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1792391 1792391数据手册

1792391封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.0885 ¥ 136.2696
5+ $ 15.1728 ¥ 126.1556
10+ $ 15.0965 ¥ 125.5212
13+ $ 15.0202 ¥ 124.8868
25+ $ 14.9439 ¥ 124.2524
38+ $ 14.4584 ¥ 120.152
50+ $ 14.4584 ¥ 120.152
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 136.26
