3273398

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6X2,5-GRD,Conn Distribution Terminal Block 6 POS Spring Clamp Adhesive/DIN Rail 24A
供应商型号: 651-3273398
供应商: Mouser
标准整包数: 1

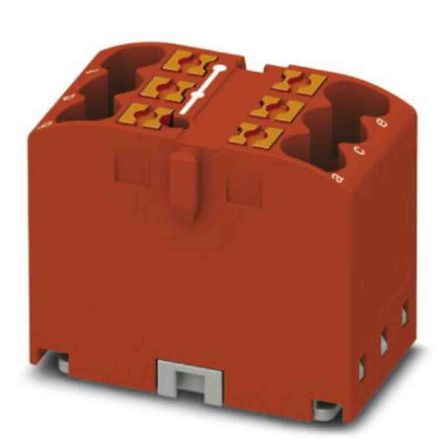

PHOENIX CONTACT 背板连接器 - 配件 3273398

3273398概述

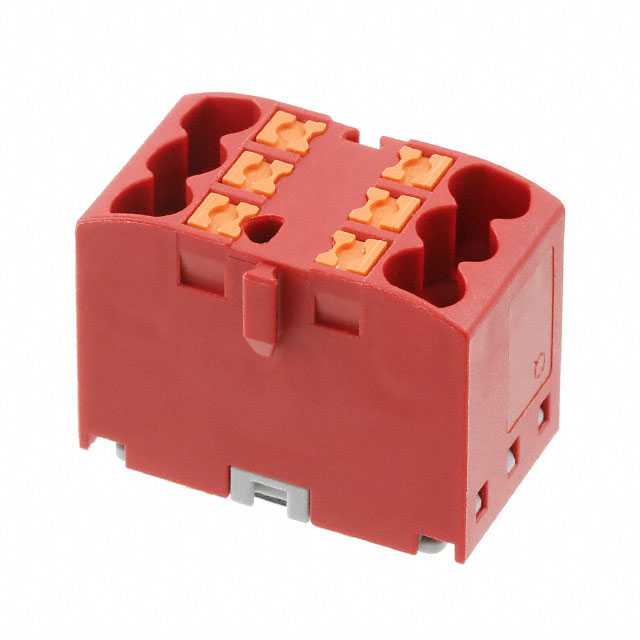

    # PTFIX 6X2.5-G RD 分布式接线端子技术手册

    产品简介


    PTFIX 6X2.5-G RD 是一款由德国Phoenix Contact公司生产的分布块,主要用于电子元件的连接和分配。这款分布式接线端子适用于多种工业场景,例如自动化系统、电力控制设备及建筑电气等领域。它可以通过导电轴桥接在一起,实现多点连接。
    主要功能
    - 提供六通道连接,每个通道可承受最大电流为24A。
    - 支持Push-in连接方式,无需工具即可快速连接导线。
    - 具有良好的绝缘材料和阻燃性能。
    应用领域
    - 工业自动化系统
    - 电力控制和配电设备
    - 建筑电气系统
    - 轨道交通车辆电气系统

    技术参数


    基本参数
    - 额定电压:450 V
    - 额定电流:24 A
    - 最大负载电流:32 A
    - 最大总电流:48 A
    - 额定冲击电压:6 kV
    - 防污等级:3
    尺寸与连接
    - 宽度:16 mm
    - 高度:22.7 mm
    - 长度:28.6 mm
    - 连接方法:Push-in连接
    - 导线截面积:0.14 mm² - 4 mm²
    - AWG范围:26 - 12
    材料与标准
    - 绝缘材料:聚酰胺(PA)
    - 燃烧等级:UL 94 V0
    - 环境保护:符合RoHS标准

    产品特点和优势


    PTFIX 6X2.5-G RD 的主要特点包括:
    - 准备时间缩短高达80%,因为无需手动搭桥即可安装。
    - 工具免费Push-in直接连接技术提高了接线速度。
    - 十一种不同的颜色可供选择,确保清晰的线路连接。
    - 灵活的安装方式:可以通过DIN导轨、直接安装或粘贴安装。
    - 最高节省空间达50%,通过横向安装节省DIN导轨空间。
    这些特点使其在市场上具有很强的竞争优势,特别适合需要高效和可靠连接的应用场景。

    应用案例和使用建议


    使用案例
    在工业自动化系统中,PTFIX 6X2.5-G RD 常用于连接PLC模块和传感器,提供稳定可靠的连接。由于它的灵活性和高电流承载能力,非常适合高速生产线上的电机控制系统。
    使用建议
    - 在使用前请仔细检查所使用的导线规格是否匹配。
    - 按照制造商的指南正确安装,以避免安全隐患。
    - 可以利用其多种颜色来标记不同用途的线路,提高系统的可读性。

    兼容性和支持


    PTFIX 6X2.5-G RD 与其他电子元器件和设备具有良好的兼容性,可以在各种场合中灵活应用。制造商提供全面的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:无法将导线压入
    - 解决方案:确保导线的剥离长度符合要求(8mm至10mm),并且没有损坏。

    2. 问题:接线不稳定
    - 解决方案:重新进行连接,并确认导线插入到位。如果问题持续,请联系技术支持。
    3. 问题:设备过热
    - 解决方案:检查是否有过载现象,或者导线连接是否紧固。必要时更换更粗的导线。

    总结和推荐


    PTFIX 6X2.5-G RD 分布式接线端子是一款高效且多功能的产品,特别适用于自动化和电力控制领域。它的高可靠性、易于安装和维护等特点使其在市场上占据领先地位。推荐使用此产品以提升系统的整体性能和安全性。

3273398参数

参数
长*宽*高 28.19mm*15.6mm*28.6mm
安装方式 弹簧安装,推入式,直接安装
零件状态 在售

3273398厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273398数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273398 3273398数据手册

3273398封装设计

查看详情并下载
Symbol
Footprint
3D Model
