1954731

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距6p插拔式接线端子 插座头, CC 2.5/ 6-GF-5.08 P26THR系列, 400.0 v, 焊接
供应商型号: 651-1954731
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1954731

1954731概述


    产品简介

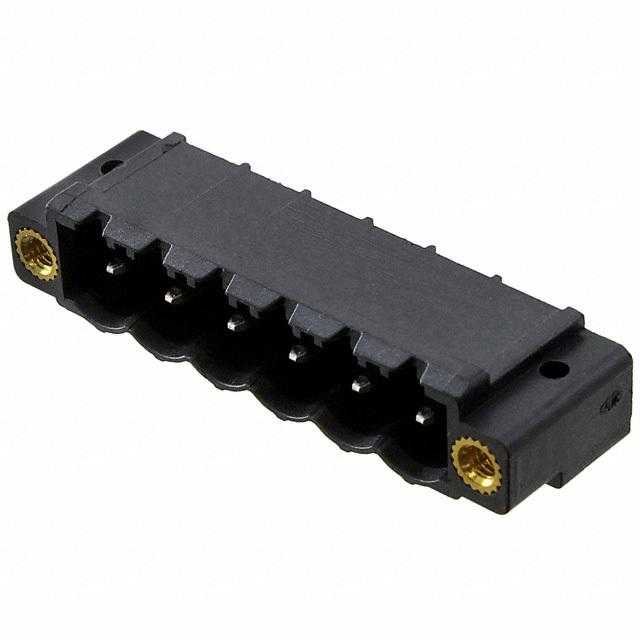

    CC 2,5/6-GF-5,08 P26THR 印刷电路板连接器是一款用于印刷电路板(PCB)连接的高性能组件。该连接器具有标准的针长为2.6毫米,并可根据客户要求提供不同长度的针。连接器的插接方向平行于PCB,使得安装过程更加简便。此产品广泛应用于自动化控制、通信设备、工业控制系统等多个领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 12A |
    | 额定电压 | 320V |
    | 轨道数量 | 6 |
    | 轨道间距 | 5.08mm |
    | 绝缘材料等级 | IIIa |
    | 绝缘材料 | LCP(液晶聚合物) |
    | 防火等级 | UL 94 V0 |
    | 针直径 | 1mm |
    | 孔直径 | 1.6mm |
    | 包装单位 | 50个 |
    | 单位重量 | 3.41g(不含包装) |
    | 国家原产地 | 德国 |
    | 制造商认证 | UL、cUL、EAC、cULus 认证 |

    产品特点和优势


    - 标准针长:提供了2.6毫米的标准针长,并可以根据需求定制不同的针长。
    - 适用范围广:能够在SMT回流焊接过程中使用,符合行业标准EN-VDE。
    - 安全可靠:UL 94 V0防火等级,保证了产品的安全性能。
    - 灵活性高:可以安装在SMD、THT、THR三种不同的安装方式上,增强了其适应性和灵活性。
    - 易于识别:提供多种配件,如编码器、标记卡和标记笔,使得连接器更容易进行识别和管理。

    应用案例和使用建议


    该连接器广泛应用于自动化设备、通信设备、工业控制系统等领域。为了确保最佳使用效果,以下是一些建议:
    - 在安装前,请确认设备满足所需的电气参数。
    - 请根据实际需要选择合适的针长。
    - 确保连接器安装正确且牢固,避免松动。
    - 安装时遵循制造商的指南和推荐步骤。

    兼容性和支持


    该产品与其他符合相应标准的电子元器件具有良好的兼容性,适用于多种类型的PCB板。制造商提供全面的技术支持和售后服务,以帮助客户解决安装和使用过程中遇到的问题。此外,厂商还提供了丰富的附件,如编码器、标记卡和标记笔等,进一步提升了产品的实用性和便捷性。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    - 解答:确保按照制造商提供的安装指南进行操作,确保连接器完全插入,并且接触良好。
    2. 问题:如何检查连接器的安全性?
    - 解答:可以通过专业的测试仪器对连接器进行安全性测试,如阻抗测试、电压测试等。
    3. 问题:如何清洁连接器?
    - 解答:使用压缩空气或专用的清洗剂清洁连接器的表面,确保没有灰尘或其他杂质影响正常工作。

    总结和推荐


    综上所述,CC 2,5/6-GF-5,08 P26THR 印刷电路板连接器具备优秀的性能和可靠性,适用于各种工业和商业应用。它的高安全性、标准化设计和广泛的应用范围使其在市场上具有显著的优势。因此,我们强烈推荐使用这款连接器。

1954731参数

参数
长*宽*高 12mm*40.64mm*11.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1954731厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1954731数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1954731 1954731数据手册

1954731封装设计

查看详情并下载
Symbol
Footprint
3D Model
