1873265

厂牌: PHOENIX CONTACT

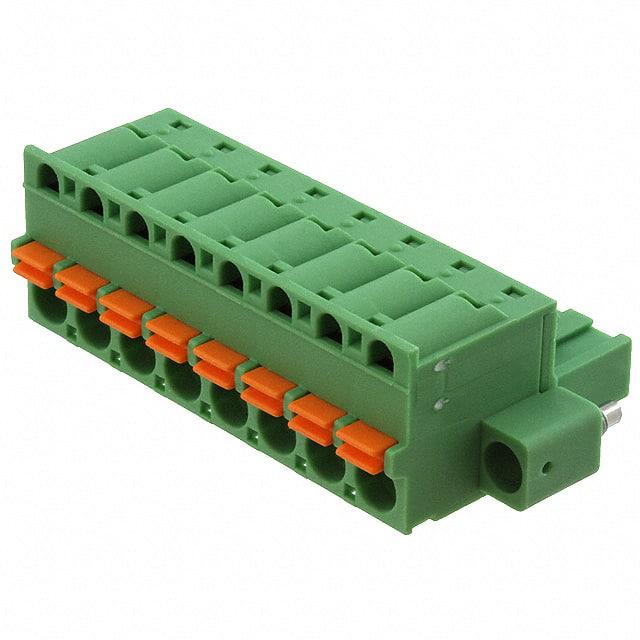

产品描述: 菲尼克斯,FKC2,5/8-STF-5,08,PCB插拔式连接器,Phoenix Contact 5.08mm间距8p插拔式接线端子 插头, FKC 2.5/ 8-STF-5.08系列, 630 V, 螺钉拧紧, 绿色
供应商型号: JY-1873265
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1873265

1873265概述

    # 电子元器件产品技术手册:FKC 2.5/8-STF-5.08 插头组件

    产品简介


    FKC 2.5/8-STF-5.08 是一款专为印刷电路板设计的连接器,广泛应用于工业自动化、电源供应系统等领域。该产品采用弹簧式接线端子连接方式,能够快速可靠地连接导线,并且可以处理多种不同类型的导线。此外,其绿色外观不仅易于识别,而且符合相关国际标准和认证要求。

    技术参数


    以下是 FKC 2.5/8-STF-5.08 的主要技术参数:
    | 参数 | 值 |

    | 接触电阻 | 待补充 |
    | 额定电流(III/2) | 12 A |
    | 额定电压(III/2) | 320 V |
    | 额定电压(II/2) | 630 V |
    | 导体截面积范围 | 0.2 mm² - 2.5 mm² |
    | 导体规格 | 固体导线:0.2 mm² - 2.5 mm²
    绞合导线:0.2 mm² - 2.5 mm²(带绝缘套管最小为0.25 mm²)|
    | 连接方法 | 弹簧式接线端子 |
    | 防火等级 | UL 94 V0 |
    | 尺寸(a) | 35.56 mm |
    | 轨距(Pitch) | 5.08 mm |
    | 位置数 | 8 |
    | 内部圆柱塞尺 | A2 |
    | 剥离长度 | 10 mm |
    | 认证 | UL/CUL、VDE、GOST、IECEE CB Scheme 等 |

    产品特点和优势


    FKC 2.5/8-STF-5.08 插头组件具有以下显著特点和优势:
    - 多位置配置:可以从8个位置扩展到最多24个位置,满足多种应用场景的需求。
    - 快速连接:Push-in 式弹簧夹连接技术使得导线连接更加快速、方便。
    - 多功能性:不仅可以处理固体导线,也可以处理带有塑料套管的绞合导线,增强了其适用性。
    - 高度可靠性:通过多项国际标准认证,保证了产品的稳定性和安全性。
    - 双测试接口:配备两个直径为2mm的测试接口,便于调试和检测。

    应用案例和使用建议


    应用案例
    FKC 2.5/8-STF-5.08 可广泛应用于电力分配、工业控制系统及通信设备等领域。例如,在自动化生产线中作为信号传输和电能传输的连接点,或在配电箱中作为电源分配终端。
    使用建议
    1. 在安装前,请仔细检查连接器和导线的尺寸是否匹配,以确保良好的电气接触。
    2. 使用剥线工具时,注意不要损伤导线内部结构,避免影响电气性能。
    3. 定期检查连接器的状态,特别是在高温、高湿等恶劣环境中,以确保其长期稳定运行。

    兼容性和支持


    FKC 2.5/8-STF-5.08 可与同一品牌下的其他连接器产品,如 MSTB 2.5 范围内的配件进行配合使用。厂商提供了丰富的配套工具和服务支持,以帮助用户更好地安装和维护该产品。如有任何问题,可以通过制造商的官方技术支持热线获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查连接器和导线是否有氧化或损坏,重新接线并紧固。 |
    | 电气性能下降 | 更换连接器,检查周围环境是否存在腐蚀性气体或液体。 |
    | 导线剥皮过长导致短路 | 严格按照规定的剥离长度操作,适当修剪导线。 |
    | 插拔次数过多导致接触不良 | 遵循正确的插拔步骤,定期检查连接器内部是否积累污垢。|

    总结和推荐


    FKC 2.5/8-STF-5.08 插头组件以其卓越的性能和广泛的适用性,成为工业自动化和电力系统领域中不可或缺的一部分。凭借其高可靠性和便捷的操作性,该产品在市场上具有较强的竞争力。强烈推荐在需要高效、稳定连接的应用场景中选用 FKC 2.5/8-STF-5.08。

1873265参数

参数
长*宽*高 25.73mm*50.74mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1873265厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1873265数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1873265 1873265数据手册

1873265封装设计

查看详情并下载
Symbol
Footprint
3D Model
