1116734

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PTV6,菲尼克斯 导轨式接线端子排, PTV系列, 52A
供应商型号: 1116734
供应商: Master
标准整包数: 10
PHOENIX CONTACT 端子 - 线对板端子 1116734

1116734概述


    产品简介


    产品类型及功能

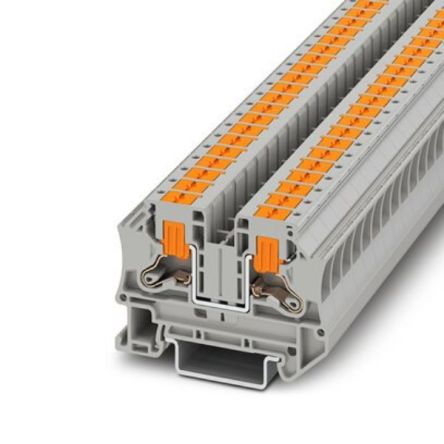

    本文介绍的产品是Phoenix Contact公司生产的PTV 6穿通式接线端子块(Feed-through terminal block)。这是一种用于连接电线和电缆的重要电子元件,主要适用于铁路行业、机械制造、工厂自动化以及过程工业等领域。其核心功能在于提供可靠且安全的电线连接点,以确保电路的稳定运行。
    主要功能
    PTV 6穿通式接线端子块具有Push-in连接方式,可实现清晰布线,且其紧凑设计便于在空间受限的地方安装。该端子块还具有测试连接的功能,可方便进行电性能测试。
    应用领域
    PTV 6广泛应用于各种需要高可靠性接线端子的场合,如铁路车辆、工业控制设备、发电站及其他需要耐高温和抗震动的应用场景。

    技术参数


    技术规格
    - 额定电压:1000 V
    - 额定电流:41 A(在10 mm²导线截面积下可达52 A)
    - 导线截面积范围:0.5 mm²至10 mm²
    - 推入式连接方式
    - 安装方式:NS 35/7.5 和 NS 35/15
    - 色彩:灰色
    电气特性
    - 额定浪涌电压:8 kV
    - 过电压类别:III类
    - 最大负载电流:52 A(在10 mm²导线截面积下)
    工作环境
    - 操作温度范围:-60 °C至+105 °C
    - 储存运输温度范围:-25 °C至+60 °C(短期极限为-60 °C至+70 °C)
    - 允许湿度:30%至70%
    - 安装和操作时的环境温度:-5 °C至+70 °C

    产品特点和优势


    独特功能
    - 清晰布线:由于其侧向导线入口设计,可以实现更清晰的布线。
    - 紧凑设计:适合在空间受限的环境中使用。
    - Push-in连接方式:方便快捷,同时确保连接可靠。
    - 测试连接:内置测试连接装置,方便进行电性能测试。
    市场竞争力
    PTV 6凭借其Push-in连接方式和内置测试连接的优势,具备较强的市场竞争力。其高可靠性、紧凑设计和广泛的工作温度范围使其成为众多应用的理想选择。

    应用案例和使用建议


    实际使用场景
    PTV 6常被用于铁路车辆、工业自动化系统和工厂控制系统中。例如,在一个复杂的工厂自动化系统中,PTV 6可用于连接电机和其他关键设备,确保电路稳定运行。在铁路车辆上,PTV 6的高抗振动能力和耐高温特性使其成为关键部件的选择。
    使用建议
    - 确保所连接的导线截面积在规定的范围内(0.5 mm² 至 10 mm²)。
    - 在恶劣环境下使用时,建议采用耐高温和抗振动的配件。
    - 使用时注意导线的清洁和适当剥线长度,以确保良好的电气接触。

    兼容性和支持


    兼容性
    PTV 6适用于符合标准NS 35/7.5 和 NS 35/15 的DIN导轨。此外,还有多种配件可供选择,如端帽、绝缘套管和插件桥接器等,可增强其适用性和便利性。
    厂商支持
    Phoenix Contact提供了详尽的技术文档和支持服务。用户可通过官方网站获得详细的安装指南和技术支持。

    常见问题与解决方案


    常见问题
    - 问题1:如何正确剥线以确保良好的电气接触?
    - 解决办法:确保剥线长度在10 mm至12 mm之间,根据导线材料适当调整。使用合适的工具进行剥线,以避免损伤导线芯。

    - 问题2:在高振动环境下使用时,端子块是否会松动?
    - 解决办法:PTV 6已经通过严格的振荡和冲击测试,证明其在高振动环境下依然保持稳固。建议定期检查连接情况,并在必要时加固固定装置。

    总结和推荐


    PTV 6穿通式接线端子块是一款高度可靠、易于安装和使用的电子元件。其Push-in连接方式和内置测试连接功能使其在多种应用场景中表现出色。考虑到其广泛的工作温度范围和高抗振动能力,我们强烈推荐此产品在铁路、工业自动化和工厂控制系统等高要求环境中使用。无论是对于专业电气工程师还是DIY爱好者,PTV 6都是一个值得信赖的选择。

1116734参数

参数
零件状态 在售
包装方式 散装

1116734厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1116734数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1116734 1116734数据手册

1116734封装设计

查看详情并下载
Symbol
Footprint
3D Model
