1689323

产品分类: 背板连接器 - ARINC
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,VS-PSC1,5/5-MPE,触点插芯,菲尼克斯 D-Sub连接器, VS-PSC 1.5/5-M PE系列
供应商型号: 651-1689323
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 背板连接器 - ARINC 1689323

1689323概述

    Phoenix Contact VS-PSC 1,5/5-M PE 技术手册解析

    产品简介

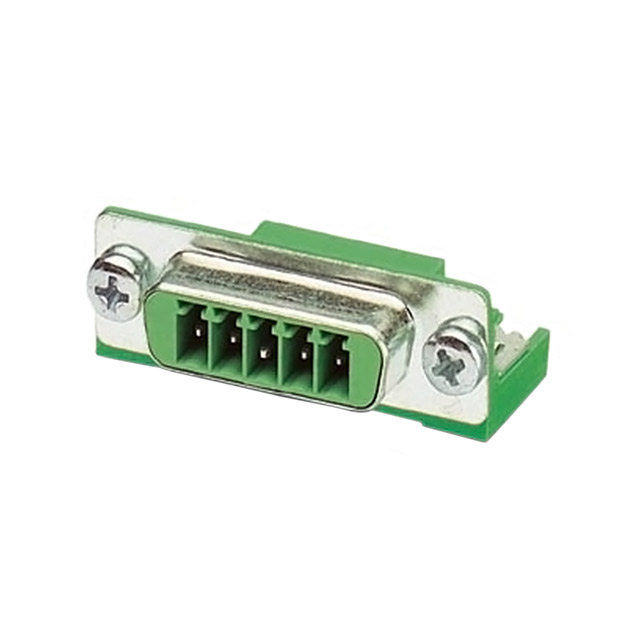

    Phoenix Contact VS-PSC 1,5/5-M PE 是一种专为高压连接而设计的电源子系统连接器。这种连接器具有五个端子位,适用于各种工业自动化和电力传输场景。其独特之处在于具有电容接地连接,能有效提升系统的稳定性和抗干扰能力。它被广泛应用于电力传输系统、工业控制系统以及各类机械设备的连接需求。

    技术参数


    - 包装单位: 每包1个
    - 最小订购量: 10个
    - 重量(不包括包装): 8.15克
    - 海关编码: 85366990
    - 原产国: 波兰
    电气特性:
    - 额定电压: 250伏特(III/3级)
    - 额定浪涌电压: 4千伏特
    - 额定电流: 8安培
    - 绝缘电阻: 1太欧姆
    - 接触电阻: ≤3毫欧
    - 插入/拔出次数: ≥100次
    - 污染等级: 3级
    - 冲击电压类别: III类
    - 接触材料: 铜合金,锡镀层
    - 接触载体材料: 聚酰胺(PA)
    环境条件:
    - 操作温度范围: -20°C 至 +80°C
    - 阻燃等级: UL 94 V0级别
    导线尺寸:
    - 导线截面积: 0.14至1.5平方毫米
    - 接线范围: AWG 28至16

    产品特点和优势


    - 高稳定性: 具有较高的额定电压和额定电流,适用于高压环境。
    - 优异的耐久性: 插入/拔出次数可达100次以上,确保长期可靠连接。
    - 抗干扰能力强: 采用电容接地连接,增强系统抗干扰能力。
    - 适应性强: 广泛的工作温度范围和导线尺寸选择使其适合多种应用场景。

    应用案例和使用建议


    应用案例:
    - 电力传输系统: 用于工业控制设备间的电源连接。
    - 自动化设备: 用于工厂自动化生产线中的电源供应。
    - 建筑机械: 在建筑设备中提供稳定的电力供应。
    使用建议:
    - 环境要求: 确保安装环境的温度符合-20°C至+80°C的要求。
    - 负载条件: 仅在无负载状态下插拔连接器,如需在带小负载情况下插拔,请联系技术支持获取实验数据。
    - 定期检查: 建议定期检查连接器的状态,以确保长期可靠的运行。

    兼容性和支持


    - 兼容性: 该连接器与其他标准规格的电气元件兼容,确保系统的灵活性和扩展性。
    - 支持服务: Phoenix Contact 提供全面的技术支持和服务,包括产品文档、培训和技术咨询。

    常见问题与解决方案


    1. Q: 如何确保连接器的正常使用寿命?
    - A: 定期检查连接器的物理状况,确保没有明显的磨损或损坏。在无负载条件下进行插拔操作,避免频繁的操作导致接触不良。
    2. Q: 如何处理连接器发热的问题?
    - A: 检查是否有过载现象,确认连接器的电流负荷不超过其额定值。如有需要,咨询技术支持获取更多指导。
    3. Q: 如何正确选择导线尺寸?
    - A: 根据所需的电流大小选择合适的导线截面。建议参考制造商提供的电气特性参数表进行选择。

    总结和推荐


    优点

    总结

    :
    - 高可靠性: 高额定电压和电流,确保长时间稳定运行。
    - 多功能性: 多种导线尺寸和温度范围适应不同场景需求。
    - 防干扰能力强: 电容接地连接提高了系统的抗干扰能力。
    综上所述,Phoenix Contact VS-PSC 1,5/5-M PE 连接器是一款功能强大且灵活的电力传输解决方案,特别适用于严苛的工业环境。我们强烈推荐这款产品给需要稳定、高效电力连接的应用场合。

1689323参数

参数
长*宽*高 39.2mm(长度)*20.8mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1689323厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1689323数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - ARINC PHOENIX CONTACT 1689323 1689323数据手册

1689323封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.66 ¥ 81.627
5+ $ 8.943 ¥ 75.5684
10+ $ 8.679 ¥ 73.3375
30+ $ 7.9704 ¥ 67.3499
50+ $ 7.8516 ¥ 66.346
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.62
