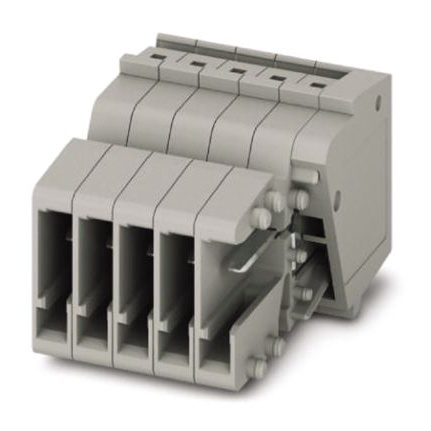

3213409

产品分类: 接线座- 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,COMBI插座,PPC1,5/S/4,Phoenix Contact 插拔式接线端子 插座, PPC 1.5/S/ 4系列, 500 V, 推入式
供应商型号: PYA-3213409
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 其他 3213409

3213409概述

    COMBI Receptacle PPC 1,5/S/4 技术手册

    产品简介


    COMBI Receptacle PPC 1,5/S/4 是一款适用于电缆通道和分配箱中的紧凑型连接器。该连接器采用推入式接线技术(Push-in connection),能够安全、空间节约地容纳插片式接触器。该产品尤其适合铁路行业应用,通过了多项测试认证,确保在极端条件下的可靠性能。

    技术参数


    - 基本规格
    - 连接方式:推入式接线
    - 连接数量:1个
    - 位置数:4个
    - 导线截面积范围:0.14 mm² - 1.5 mm²
    - 美标AWG规格:26 - 14
    - 宽度:14 mm
    - 高度:17.8 mm
    - 色彩:灰色
    - 电气性能
    - 最大负载电流:17.5 A(1.5 mm²导线)
    - 额定冲击电压:6 kV
    - 过电压类别:III类
    - 额定电流:17.5 A
    - 额定电压:500 V
    - 温度指数:130 °C
    - 静态绝缘材料冷温应用:-60 °C
    - 防火性能
    - 火焰测试方法(DIN EN 60695-11-10):V0
    - 氧气指数(DIN EN ISO 4589-2):>32 %
    - 铁路车辆防火保护(DIN EN 45545-2):R22 HL 1 - HL 3;R23 HL 1 - HL 3;R24 HL 1 - HL 3;R26 HL 1 - HL 3
    - 尺寸
    - 宽度:14 mm
    - 长度:27 mm
    - 高度:17.8 mm
    - 接线端子间距:3.5 mm
    - 剥离长度:8 mm - 10 mm

    产品特点和优势


    COMBI Receptacle PPC 1,5/S/4 的核心优势在于其高效的推入式接线技术,这种设计不仅易于安装和维护,还能够提供可靠的电气连接。此外,它经过严格的测试和认证,特别适用于铁路行业和其他需要高可靠性应用的领域。其出色的防火性能进一步增强了产品在苛刻环境下的安全性。

    应用案例和使用建议


    - 应用案例:铁路车辆内部布线、工厂自动化系统、数据中心等高要求环境中的电缆连接。
    - 使用建议:为了确保最佳性能和长期稳定性,应定期检查连接器的紧固状态并清洁连接点。在高温或振动环境下使用时,建议采取额外的固定措施以防止松动。

    兼容性和支持


    - 兼容性:该连接器适用于多种导线规格,且与推入式接线技术的其他组件具有良好的兼容性。
    - 支持:制造商提供详尽的技术文档和专业技术支持,帮助客户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 导线插入后不稳定怎么办?
    - A: 检查导线是否正确剥离,确保剥线长度符合标准。如果问题依旧,可能需要更换新的连接器。
    - Q: 使用中出现过热现象如何处理?
    - A: 确保安装环境通风良好,避免连接器长时间暴露于高温环境中。如需,可加装散热装置以辅助降温。

    总结和推荐


    COMBI Receptacle PPC 1,5/S/4 是一款高性能、高可靠性的连接器产品,适用于各种工业和交通领域的高要求场合。其推入式接线技术和卓越的防火性能使其在市场上具备显著的竞争优势。强烈推荐在需要高效、可靠连接的应用场景中使用该产品。

3213409参数

参数
长*宽*高 27mm*14mm*17.8mm
零件状态 在售

3213409厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3213409数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 其他 PHOENIX CONTACT 3213409 3213409数据手册

3213409封装设计

查看详情并下载
Symbol
Footprint
3D Model
