1755606

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

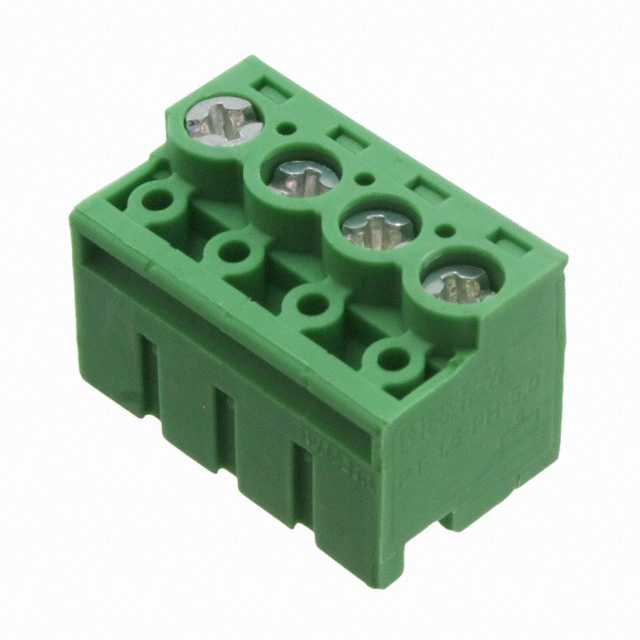

产品描述: 菲尼克斯,PCB插拔式连接器,PT1,5/4-PH-5,0,Phoenix Contact 5mm间距4p插拔式接线端子 插头, PT 1.5/ 4-PH-5.0系列, 630 V, 螺钉拧紧, 绿色
供应商型号: JY-1755606
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1755606

1755606概述


    产品简介


    PHOENIX CONTACT PT 1,5/4-PH-5,0插件组件是一款用于电气连接的重要电子元器件。该组件主要用于配电、自动化控制和工业应用等领域,能够可靠地传输电流和信号。它适用于需要高电流承载能力和良好绝缘性能的应用场合。

    技术参数


    - 额定电压:250V(II/2),400V(III/2)
    - 额定电流:10A(II/2),5A(III/2)
    - 绝缘材料:PA
    - 抗冲击电压:4kV(II/2, III/2, III/3)
    - 连接导线截面:1.5mm²
    - 导线类型:实心导线最小0.2mm²,最大2.5mm²;绞合导线最小0.2mm²,最大2.5mm²;带套管绞合导线最小0.25mm²,最大1mm²
    - AWG导线范围:26-12
    - 紧固力矩:0.35Nm至0.4Nm

    产品特点和优势


    - 高效连接:具有可靠的机械连接特性,确保长时间使用不松动。
    - 优良绝缘:采用PA材料作为绝缘体,具有良好的电气性能和耐高温特性。
    - 高安全性:具备优秀的抗冲击电压能力,能够在高压环境中稳定工作。
    - 广泛适用:符合UL/CUL认证标准,可以适应不同国家和地区的电气标准要求。
    - 易于安装:设计合理,易于进行快速且可靠的安装操作。

    应用案例和使用建议


    应用案例
    该插件组件广泛应用于各种工业控制系统和配电系统中,例如自动化生产线、电力分配装置和建筑自动化系统。其主要用途在于提供可靠的电流和信号传输路径。
    使用建议
    1. 在安装过程中确保紧固力矩达到规定值(0.35Nm至0.4Nm),以保证连接的安全性。
    2. 选择合适的导线截面,确保电流安全传输。
    3. 根据不同的应用场景,考虑选用实心或绞合导线,并适当加装套管。

    兼容性和支持


    该插件组件与多种不同类型的导线兼容,可以适应不同的电气需求。厂商提供详细的用户手册和技术支持,以帮助客户正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保紧固力矩达到规定值 |
    | 导线过热 | 检查导线截面是否合适 |
    | 连接点损坏 | 更换新的插件组件 |

    总结和推荐


    综上所述,PHOENIX CONTACT PT 1,5/4-PH-5,0插件组件凭借其高效的电流传输能力、优良的绝缘性能和广泛的适用范围,成为一种极具竞争力的产品。其在多个关键领域的卓越表现使其成为众多应用的理想选择。因此,我们强烈推荐这款产品给需要高效可靠电气连接解决方案的用户。

1755606参数

参数
长*宽*高 12.2mm*20mm*13.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1755606厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1755606数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1755606 1755606数据手册

1755606封装设计

查看详情并下载
Symbol
Footprint
3D Model
