1728507

厂牌: PHOENIX CONTACT

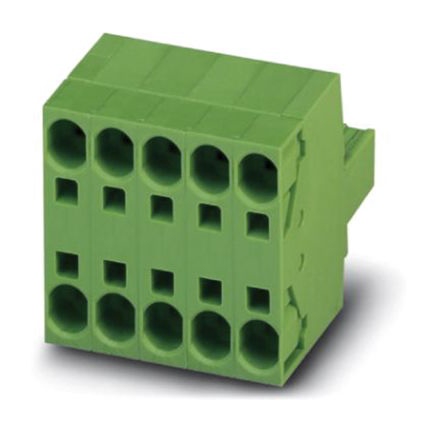

产品描述: Phoenix Contact 7.62mm间距7p插拔式接线端子 插头, TSPC 5/ 7-ST-7.62系列, 1 kV, 弹簧式接线端子, 绿色
供应商型号: 8540222
供应商: 海外现货
标准整包数: 25
PHOENIX CONTACT 接线座- 接头/插头和插口 1728507

1728507概述

    TSPC 5/7-ST-7.62 Printed-Circuit Board Connector 技术手册

    产品简介


    TSPC 5/7-ST-7.62 是一种适用于印刷电路板(PCB)的接线端子,由德国品牌 Phoenix Contact 生产。该产品的主要功能是实现快速而可靠的电路连接,特别适合高电流和高电压应用。TSPC 5/7-ST-7.62 可广泛应用于工业自动化、轨道交通、数据中心等领域。

    技术参数


    - 额定电流: 41 A
    - 额定电压: 1000 V (III/2)
    - 峰值电压冲击: 8 kV (III/3)
    - 电位分隔: 每个触点双接线柱,实现简单电位分配
    - 绝缘材料: PA (聚酰胺)
    - 绝缘等级: UL 94 V0 级
    - 触点表面处理: 锡镀层
    - 针距: 7.62 mm
    - 导体横截面范围: 固态导体 0.2 mm² 至 10 mm²;绞合导体 0.2 mm² 至 6 mm²
    - 最小剥离长度: 15 mm
    - 安装孔尺寸: 2 mm²
    - 环保标签: 符合 eCl@ss、ETIM 和 UNSPSC 标准

    产品特点和优势


    1. 快速连接技术: 通过免工具直接插拔设计实现快速连接。
    2. 双重接触可靠性: 内置双钢弹簧确保最大接触可靠性。
    3. 600 V UL 认证: 提供无限 UL 认证。
    4. 简易安装: 通过两个接线柱实现简易电位分布。
    5. 编码配置: CP-PC RD 编码配置简化识别。
    6. 双连接插头: 带有双连接的压接弹簧插头,增加安全性。

    应用案例和使用建议


    TSPC 5/7-ST-7.62 主要应用于需要高电流和高电压传输的应用场合。例如,在工业自动化系统中,它可用于电机控制中心(MCC)的连接。为了提高系统的可靠性和耐用性,建议定期检查接线端子的接触情况,并确保正确的导体横截面与端子匹配。

    兼容性和支持


    - 兼容性: 该产品可与各种标准 PCB 板兼容,且支持各种型号的导线。制造商提供详尽的技术文档和安装指南。
    - 支持和服务: Phoenix Contact 提供全面的技术支持,包括在线教程和售后服务,以确保客户的最佳使用体验。

    常见问题与解决方案


    - 问题1: 导体未正确插入接线端子中导致接触不良。
    - 解决方案: 确保导体完全插入接线端子,并使用适当的工具进行压接。
    - 问题2: 连接后发现电流容量不足。
    - 解决方案: 检查导体横截面是否符合技术手册中的规定值,并确保导体正确剥皮和压接。

    总结和推荐


    总体而言,TSPC 5/7-ST-7.62 接线端子是一款性能稳定、可靠性高的产品。它具有快速连接、高电流容量、高电压耐受等优点,非常适合高要求的应用场合。因此,我们强烈推荐此产品用于需要高性能连接器的工业自动化系统和其他相关领域。

1728507参数

参数
长*宽*高 41.45mm*53.34mm*35.05mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1728507厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1728507数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1728507 1728507数据手册

1728507封装设计

查看详情并下载
Symbol
Footprint
3D Model
