1825598

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距11p插拔式接线端子 反相插头, IC 2.5/11-STGF-5.08系列, 630 V, 螺钉拧紧, 绿色
供应商型号: 651-1825598
供应商: Mouser
标准整包数: 1

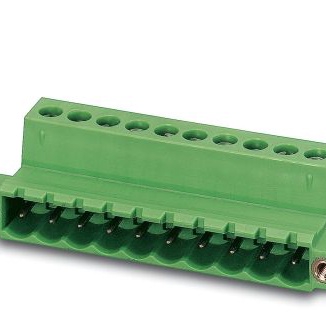

PHOENIX CONTACT 接线座- 接头/插头和插口 1825598

1825598概述


    产品简介


    产品名称: IC 2,5/11-STGF-5,08 插头组件
    产品类型: 印刷电路板连接器
    主要功能: 该连接器适用于需要稳定可靠连接的场合,通过螺钉连接方式确保导线与印刷电路板之间的牢固连接。该组件可以结合逆向底座条和插头进行抗震应用。
    应用领域: 广泛应用于工业自动化、控制柜、机械工程等领域,特别适合对连接可靠性要求较高的场合。

    技术参数


    - 额定电流: 12 A
    - 额定电压: 320 V (III/2)
    - 位置数: 11
    - 间距: 5.08 mm
    - 连接方法: 螺钉连接
    - 材料: 绝缘材料PA(聚酰胺),具有V0级阻燃等级(根据UL 94标准)
    - 接触表面: 锡镀层
    - 绝缘电压:
    - III/3: 4 kV
    - III/2: 4 kV
    - II/2: 4 kV
    - 工作温度范围: 未具体提及,但通常适用于广泛的工作温度环境

    产品特点和优势


    - 抗震性能: 可以与逆向底座条和插头结合使用,提高应用中的抗震能力。
    - 连接可靠性: 采用螺钉连接方式,确保导线与印刷电路板之间的可靠连接。
    - 高阻燃性能: 使用PA绝缘材料,并达到V0级阻燃标准,确保安全性。
    - 通用性强: 配备多种配件,适用于不同应用场景,如桥接件、电缆外壳等。

    应用案例和使用建议


    应用案例:
    - 在自动化控制柜内,用于传感器与控制器之间的连接。
    - 用于机械设备中的信号传输接口,提高系统的稳定性和可靠性。
    使用建议:
    - 在选择导线时,确保导线截面积在0.2 mm²到2.5 mm²范围内。
    - 使用合适的工具紧固螺丝,如扭矩在0.5 Nm到0.6 Nm之间。
    - 为增强抗震动性能,可配合逆向底座条使用。

    兼容性和支持


    - 兼容性: 该连接器与同系列的其他组件如电缆外壳、桥接件等完全兼容。
    - 支持和服务: 制造商提供相应的技术文档和支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题: 连接不稳固,易松动。
    - 解决方案: 确保螺丝紧固到位,检查扭矩是否符合要求(0.5 Nm到0.6 Nm)。

    - 问题: 导线剥皮长度不合适导致接触不良。
    - 解决方案: 按照产品说明中规定的7 mm剥皮长度进行操作。

    - 问题: 接触电阻过高。
    - 解决方案: 清洁接触点,确保无尘无污,确保导线截面积合适且导线与插针接触良好。

    总结和推荐


    产品优点:
    - 稳定可靠的螺钉连接方式
    - 高阻燃性能,适用于严苛环境
    - 多种配件可选,适应不同的应用场景
    推荐意见:
    鉴于该产品在稳定性、可靠性及广泛的适用性方面的优异表现,强烈推荐用于需要高连接可靠性的各种工业场合。对于注重安全性和长期稳定性的用户来说,此款连接器是理想的选择。

1825598参数

参数
长*宽*高 19.2mm*66mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1825598厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1825598数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1825598 1825598数据手册

1825598封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.3895 ¥ 172.2913
10+ $ 18.7812 ¥ 158.7011
25+ $ 18.1332 ¥ 153.2255
50+ $ 17.5608 ¥ 148.3888
100+ $ 15.708 ¥ 132.7326
250+ $ 15.414 ¥ 130.2483
500+ $ 15.036 ¥ 127.0542
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 172.29
