3041082

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SPV2,5/1-R,插拔件,Conn PC Terminal Block F 1 POS ST Cable Mount 24A
供应商型号: 651-3041082
供应商: Mouser
标准整包数: 1

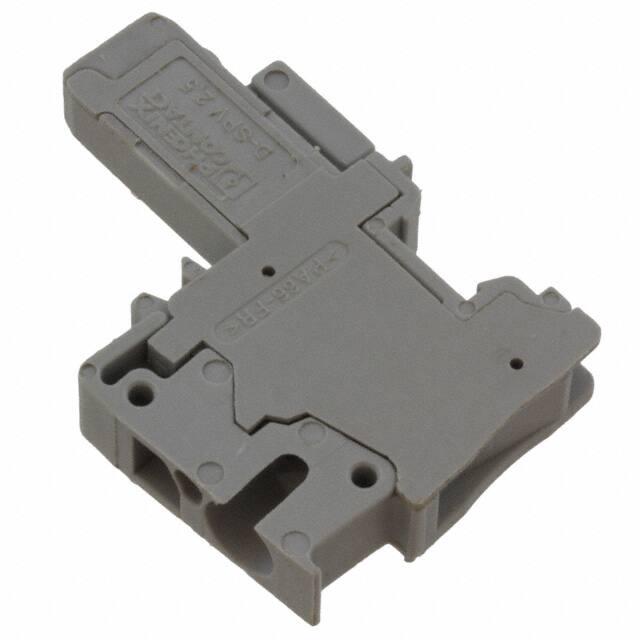

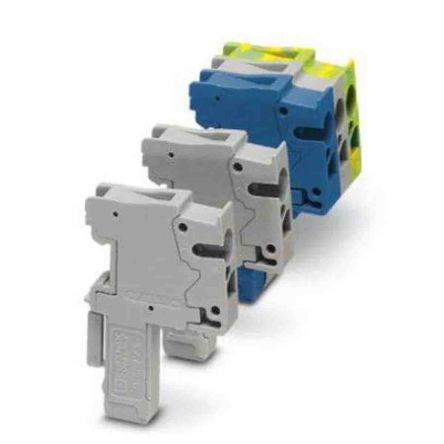

PHOENIX CONTACT 接线座- 接头/插头和插口 3041082

3041082概述

    SPV 2,5/1-R 电子元器件技术手册

    产品简介


    SPV 2,5/1-R 是一款来自 PHOENIX CONTACT 的弹簧夹接线端子,适用于广泛的工业自动化、电力传输和配电系统。该产品具备高效、可靠的电气连接能力,能够承载高达24A的电流。SPV 2,5/1-R 主要应用于各种需要可靠电气连接的场合,如工业控制柜、电力分配板以及通信设备。

    技术参数


    - 尺寸
    - 宽度:5.2 mm
    - 长度:23.4 mm
    - 高度:34 mm
    - 电气特性
    - 最大负载电流:24 A(2.5 mm²导体截面积)
    - 额定冲击电压:6 kV
    - 污染等级:3
    - 冲击电压类别:III
    - 绝缘材料组别:I
    - 额定电流:24 A
    - 额定电压:500 V
    - 连接能力
    - 导体截面积(实心):0.08 mm² - 4 mm²
    - 导体截面积(绞合):0.08 mm² - 2.5 mm²
    - 导体截面积(AWG/kcmil):28 - 12
    - 剥离长度:10 mm
    - 连接类型:弹簧夹连接
    - 认证
    - 认证:CUL, UL

    产品特点和优势


    SPV 2,5/1-R 具备以下显著特点和优势:
    - 高可靠性:弹簧夹设计保证了稳定的电气接触,能够在长时间内保持良好的连接性能。
    - 广泛适用性:支持多种导体截面积,适用于多种工业环境下的电气连接需求。
    - 环保合规:符合RoHS标准,是一款环保友好的产品。
    - 易安装性:简洁的设计使得安装过程简便快捷。

    应用案例和使用建议


    SPV 2,5/1-R 广泛应用于工业控制系统、自动化设备以及配电系统中。例如,在一个配电盘项目中,可以使用该端子实现电缆的快速安全连接。为确保最佳使用效果,建议在连接前检查导线剥皮长度,以确保剥皮长度适中,避免过长或过短导致接触不良。

    兼容性和支持


    SPV 2,5/1-R 可与多种配件配套使用,包括测试插头、固定套管和绝缘套管等。这些配件不仅提供了额外的功能,还增强了系统的安全性。PHOENIX CONTACT 提供了详尽的技术支持文档,用户可以访问其官方网站获取更多资料和支持。

    常见问题与解决方案


    1. 问题:端子连接不稳定,导致接触不良。
    - 解决方案:确保导线剥皮长度适当,通常为10 mm。此外,检查弹簧夹是否完全压紧导线。

    2. 问题:无法确定正确的导体截面积。
    - 解决方案:查阅产品手册中的电气特性部分,明确支持的最大和最小导体截面积。

    总结和推荐


    综上所述,SPV 2,5/1-R 以其高效稳定、适用广泛等特点,在工业自动化领域具有较强的市场竞争力。其简洁的设计和优良的性能使其成为众多工程师和用户的首选。强烈推荐该产品用于需要可靠电气连接的应用场景。

3041082参数

参数
长*宽*高 23.4mm(长度)*5.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3041082厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3041082数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3041082 3041082数据手册

3041082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4495 ¥ 20.6983
10+ $ 2.3805 ¥ 20.1152
25+ $ 2.211 ¥ 18.683
50+ $ 2.0952 ¥ 17.7044
100+ $ 1.9224 ¥ 16.2443
250+ $ 1.836 ¥ 15.5142
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.69
直接购买
加入购物车
