3035698

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTME6-DIO/R-LHV,元件端子,菲尼克斯 元件接线排, PTME 6-DIO/R-L HV系列, 单层, 灰色, 推入式端接, 5A
供应商型号: 3035698
供应商: Master
标准整包数: 2

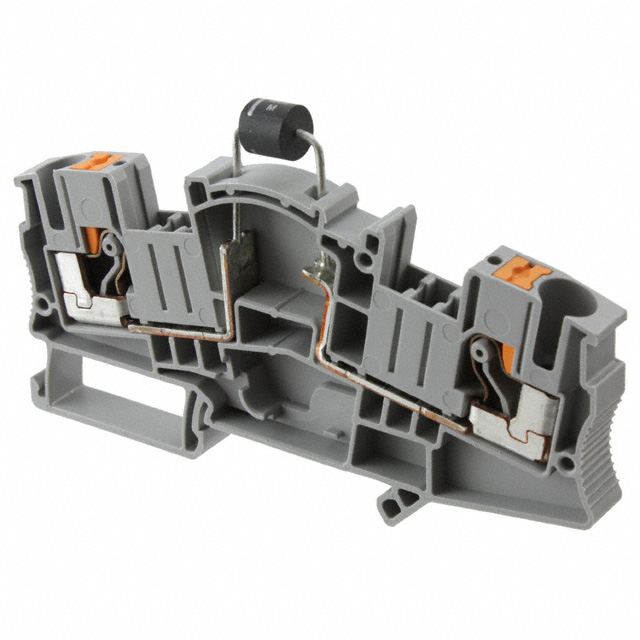

PHOENIX CONTACT 接线座- 隔板块 3035698

3035698概述


    产品简介


    PTME 6-DIO/R-L HV组件终端块是一种专为工业自动化和控制应用设计的终端块产品。它采用推入式连接方式,适用于接线横截面在0.5 mm²到10 mm²范围内的导体,对应的AWG规格为20至10。该终端块具有8.2 mm的宽度,提供灰白色外观,使其在不同应用环境中易于识别。

    技术参数


    - 一般参数:
    - 层数:1层
    - 连接数:2个
    - 颜色:灰色
    - 绝缘材料:PA
    - 阻燃等级:UL 94 V0
    - 额定冲击电压:6 kV
    - 污染程度:3级
    - 浪涌电压类别:III
    - 绝缘材料组:I
    - 尺寸:
    - 宽度:8.2 mm
    - 长度:100.8 mm
    - 高度(NS 35/7.5):60 mm
    - 高度(NS 35/15):67.5 mm
    - 技术参数:
    - 额定电流:5 A
    - 额定电压:1000 V
    - 最小导体横截面积(实心导体):0.5 mm²
    - 最大导体横截面积(实心导体):10 mm²
    - 最小导体横截面积(绞合导体):0.5 mm²
    - 最大导体横截面积(绞合导体):6 mm²
    - 连接方法:
    - 推入式连接
    - 剥皮长度:12 mm
    - 内部圆柱形测量:A5

    产品特点和优势


    PTME 6-DIO/R-L HV组件终端块的设计充分考虑了工业应用的需求,采用推入式连接方法使得安装更加便捷高效。其高阻燃等级(UL 94 V0)和额定冲击电压6 kV的能力使其在恶劣环境中仍能保持可靠的电气性能。此外,该产品通过UL和cUL认证,证明了其质量和安全标准达到了国际先进水平。

    应用案例和使用建议


    PTME 6-DIO/R-L HV终端块广泛应用于工业自动化系统、控制系统及传感器网络中。例如,在变电站自动化中,它可用于连接断路器、继电器和其他关键设备。在使用过程中,应注意以下几点以确保最佳性能:
    - 确保导体横截面积在规定的范围内。
    - 使用正确的剥皮长度(12 mm)以确保可靠连接。
    - 考虑环境条件(如污染程度和浪涌电压类别)选择合适的应用场景。

    兼容性和支持


    PTME 6-DIO/R-L HV组件终端块与其他相关配件具有良好的兼容性。制造商提供了多种附件,如盖板、桥接片、测试适配器等,这些配件可以增强系统的整体性能。同时,厂商还提供了相应的技术支持和售后服务,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    - 问题:如何确定合适的导体横截面积?
    - 解决方案:请根据实际应用需求查阅技术手册,确认导体横截面积是否符合规格要求。通常情况下,导体横截面积应在0.5 mm²到10 mm²之间。
    - 问题:如何正确安装终端块?
    - 解决方案:首先确保剥皮长度为12 mm,然后将导体插入推入式连接口并按压直至固定。检查连接是否牢固,避免松动导致接触不良。

    总结和推荐


    综上所述,PTME 6-DIO/R-L HV组件终端块是一款性能优异且实用性强的产品。其采用推入式连接方式、高阻燃等级及多方面的认证标志使其在市场上具有较强的竞争力。建议在工业自动化系统中优先选用此终端块,以提高系统的可靠性和安全性。

3035698参数

参数
长*宽*高 100.8mm*8.2mm*60.1mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3035698厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3035698数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3035698 3035698数据手册

3035698封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 15.87 ¥ 134.4189
50+ $ 14.628 ¥ 121.5614
库存: 50
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 268.83
