2909533

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器, 线圈电压 110 V dc, 120V 交流, 触点配置 单刀双掷, DIN 导轨
供应商型号: 277-15635-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他继电器 2909533

2909533概述


    产品简介

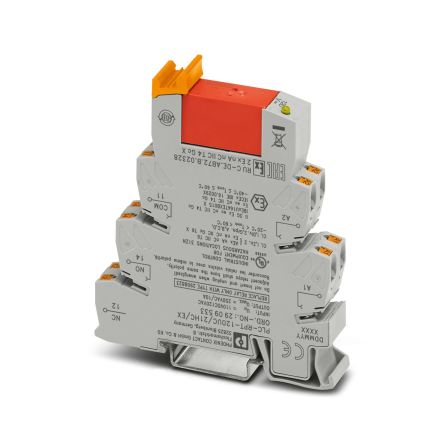

    本产品为PLC接口继电器模块(型号:PLC-RPT-120UC/21HC/EX),属于德国菲尼克斯(Phoenix Contact)公司的高性能继电器模块。它采用了14毫米宽的DIN导轨安装式基本终端块,配备Push-in连接方式,并搭载了一个可承受10安培功率接触的插件继电器,可以处理高达120伏交流电和110伏直流电的输入电压。此模块已获得ATEX/IECEx认证(Zone 2),以及Ex Zone Class I, Div. 2认证。

    技术参数


    | 参数类别 | 技术规格 |

    | 尺寸 | 宽度 14 mm,高度 80 mm,深度 94 mm |
    | 环境温度 | 运行时 -20°C ... 60°C (UL),-40°C ... 60°C (ATEX / IECEx) |
    | 存储/运输温度 | -40°C ... 85°C |
    | 环境湿度 | 无具体要求 |
    | 额定电压 | 输入侧:120 V AC/110 V DC |
    | 最大功率 | 0.54 W |
    | 回应时间 | 典型响应时间 7 ms,释放时间 10 ms |
    | 接触材料 | AgNi |
    | 最大开关电压 | 250 V AC/DC(当电压大于250V时需安装隔板) |
    | 最小开关电压 | 12 V (在10 mA时) |
    | 最大连续电流 | 10 A (正常情况),6 A (连接12被桥接的情况) |
    | 中断能力 | 240 W (24 V DC), 58 W (48 V DC) 等 |
    | 绝缘等级 | 安全隔离,增强绝缘 |
    | 机械寿命 | 3x 10^7 周期 |

    产品特点和优势


    该继电器模块具有多种显著特点和优势:
    1. 高可靠性:经过严格测试,在各种严苛条件下均可稳定运行。
    2. 广泛的应用范围:适用于ATEX和IECEx认证区域,尤其适合危险环境下的应用。
    3. 易用性:采用Push-in连接方式,简化了安装过程,提高了效率。
    4. 耐用性:机械寿命高达3x 10^7周期,确保长期可靠的运行。

    应用案例和使用建议


    该模块特别适用于工业自动化控制场合,例如在石油、化工、天然气等领域的生产设施中。考虑到其强大的性能和安全性,建议用于需要处理高压和大电流信号的环境中。
    使用建议:
    - 在安装前确保了解并遵守所有相关标准和规定。
    - 适当使用隔离装置来防止相邻模块间的潜在干扰。
    - 确保正确选择导线规格,避免过载风险。

    兼容性和支持


    该继电器模块与同系列的其他组件具有良好的兼容性,包括连接桥、标记条等附件。菲尼克斯公司提供了全面的技术支持和服务,包括在线文档、技术支持热线和培训课程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块不能正常工作 | 检查电源连接是否正确,确保模块未受损。 |
    | 继电器反应时间长 | 检查输入电压是否符合要求,确认连接线路无误。 |
    | 端子接头松动 | 紧固所有连接件,检查是否有腐蚀或损坏。 |

    总结和推荐


    综上所述,PLC-RPT-120UC/21HC/EX是一款设计精良、功能强大且应用广泛的继电器模块。它不仅能够满足不同工业场景下的需求,而且具备极高的安全性和稳定性。因此,强烈推荐在需要可靠、高性能继电器模块的项目中选用该产品。

2909533参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 94mm*14mm*80mm
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

2909533厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2909533数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2909533 2909533数据手册

2909533封装设计

查看详情并下载
Symbol
Footprint
3D Model
