1066714

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: DCDC转换器, QUINT POWER系列, 12 → 24 V 直流输入, 24V 直流输出, 60W
供应商型号: 277-1066714-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 开关电源 1066714

1066714概述


    产品简介

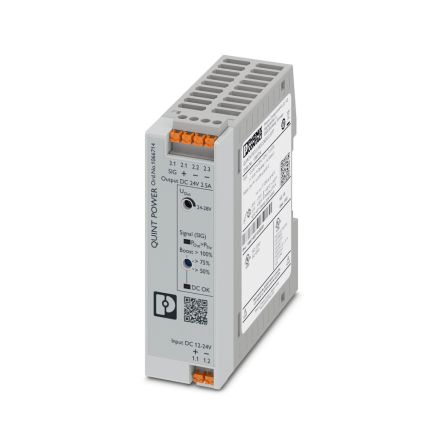

    产品名称:QUINT POWER DIN Rail Mounting DC/DC Converter
    产品类型:
    QUINT POWER系列属于开关式直流到直流(DC/DC)转换器,专为高效能应用设计。这些转换器广泛应用于工业自动化系统、通信设备、仪器仪表等领域。
    主要功能:
    - 提供稳定的24V直流输出电压,最大电流可达2.5安培。
    - 具备高效率(最高可达92.1%),能够在最小的空间内提供最大的功率输出。
    - 预防性功能监控,在故障发生前报告潜在问题。
    - 支持多种连接方式,适用于不同的安装需求。
    应用领域:
    - 工业控制
    - 电信设备
    - 仪器仪表
    - 自动化系统

    技术参数


    输入参数:
    - 输入电压范围:12 V DC 至 24 V DC
    - 输入电压范围变化:-25% 至 +33%
    - 宽幅输入电压支持
    - 最大输入电流:8.6 A
    - 电强度:35 V DC (持续60秒)
    输出参数:
    - 输出电压:24 V DC
    - 设置范围:24 V DC 至 28 V DC
    - 输出电流:2.5 A
    - 动态增强电流:5 A (温度不超过60°C,持续时间不超过4.9秒)
    - 静态增强电流:3.125 A (温度不超过40°C)
    - 短路保护及无负载证明
    - 高效等级:典型值92.1%
    其他参数:
    - 工作温度范围:-25°C 至 70°C
    - 储存和运输温度范围:-40°C 至 85°C
    - 震动和冲击测试通过

    产品特点和优势


    独特的功能和优势:
    - 高效性:高转换效率(最高达92.1%),能够有效减少能源损耗。
    - 预防性监控:通过先进的功能监控技术,在故障发生之前报告异常状态,提高系统可靠性。
    - 灵活连接方式:支持Push-in连接和螺丝连接,满足不同客户的需求。
    - 过压保护:内置过压保护机制,确保输出电压稳定可靠。
    - 适应性:宽幅输入电压支持,适用范围广。
    市场竞争力:
    QUINT POWER凭借其高效率和强大的功能,为低功率范围的应用提供了卓越的系统可用性,是众多需要可靠电源解决方案用户的理想选择。

    应用案例和使用建议


    应用场景:
    QUINT POWER经常用于工业控制系统、自动化设备以及电信基础设施中。例如,它们可以在工厂自动化设备中为传感器、控制器等提供稳定的电力供应;也可以用于电信基站中的后备电源,确保系统在停电时仍能正常运行。
    使用建议:
    - 在安装过程中确保符合相应的安全标准,特别是输入和输出接线要严格按照手册指示进行。
    - 当温度超过60°C时,根据具体应用场景适当调整负载,以避免过度发热导致的问题。
    - 在安装完成后,可以通过观察LED信号灯来检查系统的健康状态。例如,当输出电压低于设定值的90%时,LED灯会闪烁绿色。

    兼容性和支持


    兼容性:
    QUINT POWER DC/DC转换器与多种类型的电子元器件和设备兼容,特别是那些要求高性能和稳定性的应用。该产品可以与其他标准电气组件一起使用,无需额外适配。
    厂商支持和维护:
    制造商提供详尽的技术支持和维护服务,包括但不限于产品文档、在线技术支持以及维修服务。用户可以通过制造商官方网站获取更多相关信息。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: LED信号灯未按预期工作。
    - 解决方案: 检查接线是否正确连接,确认输入电压是否在规定的范围内。如果问题仍然存在,请联系技术支持。
    2. 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否稳定且符合规格,查看内部保险丝是否熔断。如果设备未发现明显损坏,请咨询专业技术人员进行诊断。

    总结和推荐


    综合评估:
    QUINT POWER是一款性能卓越、高效可靠的DC/DC转换器。它不仅具备高度的系统可用性和预防性监控功能,还能适应各种环境条件。其广泛应用和丰富的应用场景表明其在市场上的广泛接受度。
    推荐使用:
    对于需要稳定、高效电源解决方案的应用场合,我们强烈推荐QUINT POWER。它不仅能满足当前的需求,还能为未来的扩展提供足够的余量。无论是工业控制还是电信设备,QUINT POWER都是值得信赖的选择。

1066714参数

参数
电压-输出3 -
最小输入电压 12V(DC)
电流-输出1 -
电压-输出1 24V
电压-输出2 -
输出数量 1
最大输入电压 24V(DC)
电流-输出2 -
输出功率 30W
电压-输出4 -
负载调节 -
长*宽*高 90mm*32mm*106mm
安装方式 DIN导轨安装
包装方式 散装

1066714厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1066714数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 1066714 1066714数据手册

1066714封装设计

查看详情并下载
Symbol
Footprint
3D Model
