2942124

厂牌: PHOENIX CONTACT
产品描述: 10KΩ ±20% 500mW 线性 DIN导轨安装 75mm*30mm*75mm
供应商型号: 2942124
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 电位器及其他可变电阻器 2942124

2942124概述

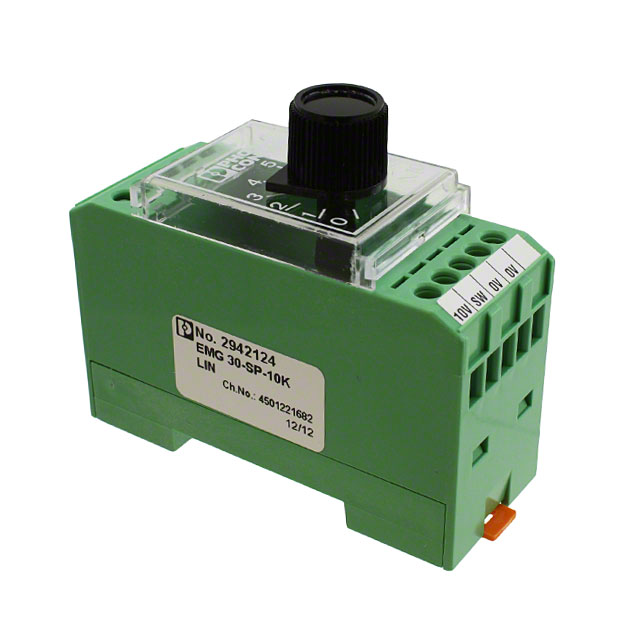

    EMG 30-SP/10K LIN 设定值电位器技术手册

    1. 产品简介


    EMG 30-SP/10K LIN 是一款由 PHOENIX CONTACT 生产的设定值电位器,主要用于单独设置设定值。该电位器具有10 kΩ的电阻值,适用于各种需要精密调节的应用场合。它可以在工业自动化、过程控制和测试测量等领域广泛应用。

    2. 技术参数


    以下是该电位器的主要技术参数:
    | 参数名称 | 技术规格 |

    | 电阻值 | 10 kΩ |
    | 电阻容差 | ±20% |
    | 最大电流承载能力 | 0.5 W |
    | 导线横截面积(实心) | 最小0.2 mm²,最大4 mm² |
    | 导线横截面积(绞合) | 最小0.2 mm²,最大2.5 mm² |
    | 剥离长度 | 8 mm |
    | 螺丝尺寸 | M3 |
    | 工作温度范围 | 0°C 到 40°C |
    | 颜色 | 绿色 |
    | 外形尺寸 | 宽度30 mm,高度75 mm,深度68 mm |
    | 安装位置 | 任意 |
    | 材料 | 玻璃纤维增强聚碳酸酯 |
    | 认证 | CE认证,GOST认证 |

    3. 产品特点和优势


    - 高精度调节:10 kΩ的电阻值允许精确调节设定值。
    - 广泛的温度适应性:在0°C到40°C的温度范围内正常工作。
    - 耐久性强:采用玻璃纤维增强聚碳酸酯材料制成,适合工业应用。
    - 灵活的安装方式:可适应不同的安装位置需求。
    - 环保标准:符合RoHS和WEEE标准,确保产品符合国际环保要求。

    4. 应用案例和使用建议


    EMG 30-SP/10K LIN 主要应用于工业自动化系统、过程控制系统和测试测量设备。例如,在过程控制领域,它可以用于精密调节电压、电流或其他模拟信号的设定值。
    使用建议:
    - 在安装过程中,确保螺丝连接紧固,以保证导线的可靠接触。
    - 考虑到温度范围限制,尽量避免在极端环境下使用,以延长使用寿命。
    - 对于需要频繁调整的场合,建议定期检查并校准设定值。

    5. 兼容性和支持


    该产品可以与多种传感器、控制器和其他电子元器件配合使用。PHOENIX CONTACT 提供全面的技术支持和维护服务,包括在线文档、电话咨询和现场服务。

    6. 常见问题与解决方案


    - 问题1:设定值调节不准确。
    - 解决方案:检查导线连接是否牢固,确保没有松动。必要时,重新剥线并确保连接正确。

    - 问题2:设备过热。
    - 解决方案:确保工作环境温度在规定的范围内。如果温度过高,可以考虑增加散热措施。

    7. 总结和推荐


    综合评估:
    EMG 30-SP/10K LIN 以其高精度、广泛的应用范围和可靠的性能成为工业自动化和过程控制领域的理想选择。它具备良好的耐久性和兼容性,能够满足大部分用户的使用需求。
    推荐意见:
    强烈推荐该产品给需要高精度设定值调节的应用场合。无论是在工业自动化还是测试测量领域,EMG 30-SP/10K LIN 都能提供卓越的性能和稳定性。

2942124参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 500mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 75mm*30mm*75mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2942124厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2942124数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电位器及其他可变电阻器 PHOENIX CONTACT 2942124 2942124数据手册

2942124封装设计

查看详情并下载
Symbol
Footprint
3D Model
