1953619

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 3.5mm间距11p插拔式接线端子 插座头, MCDN 1.5/11-G1-3.5 RNP26THR系列, 250.0 v, 焊接
供应商型号: 651-1953619
供应商: Mouser
标准整包数: 1

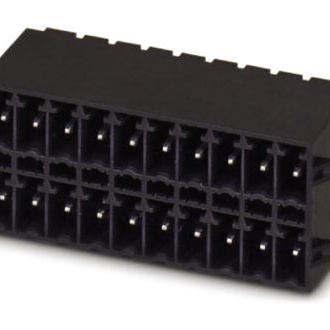

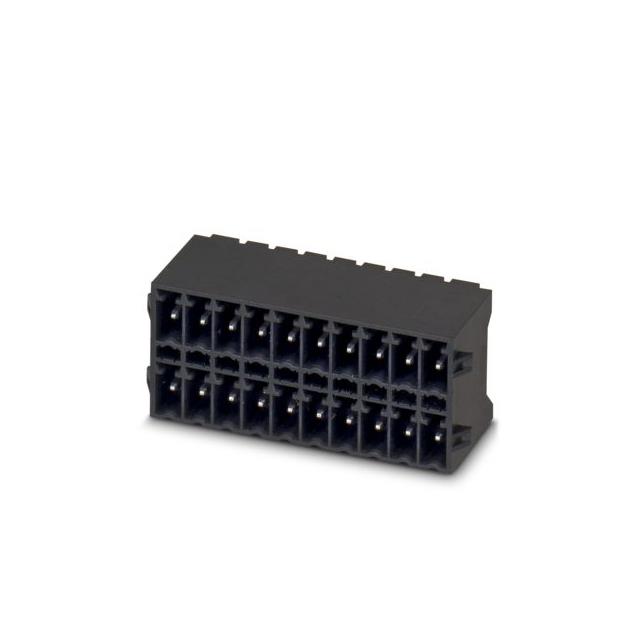

PHOENIX CONTACT 接线座- 接头/插头和插口 1953619

1953619概述


    产品简介


    本产品是一款名为MCDN 1,5/11-G1-3,5 RNP26THR的PCB接线端子,适用于多种电气和电子设备中。该产品属于COMBICON连接器系列,采用SMT贴片工艺设计,能够方便地集成到现有的生产线上。它主要用于通过焊锡连接电路板上的导线,具有22个接点和11个位置,可实现高效可靠的电气连接。

    技术参数


    - 基本规格:
    - 类型:PCB接线端子
    - 产品范围:MCDN 1,5/..-G1-RN-THR
    - 规格:11位
    - 间距(Pitch):3.5 mm
    - 额定电压:160 V
    - 额定电流:8 A
    - 接触表面材料:锡(Sn)
    - 安装方式:通孔焊接/波峰焊接
    - 机械特性:
    - 插针布局:线性排列
    - 引脚间距:3.5 mm
    - 引脚直径:0.8 mm
    - 高度:17.8 mm
    - 长度:13.3 mm
    - 安装高度:15.2 mm
    - 焊接引脚长度:2.6 mm
    - 包装方式:纸箱包装
    - 电气特性:
    - 接触电阻:2.1 mΩ
    - 绝缘电阻:>5 MΩ
    - 耐电压(III/3):2.5 kV
    - 最小绝缘间隙(非均匀场)(III/3):1.5 mm
    - 最小爬电距离(III/3):2.5 mm
    - 环境条件:
    - 工作温度范围:-40 °C 至 100 °C
    - 存储/运输温度范围:-40 °C 至 70 °C
    - 相对湿度(存储/运输):30% 至 70%

    产品特点和优势


    1. 高可靠性:具备优秀的接触稳定性和电气性能,适用于各种恶劣环境下的应用。
    2. 易于安装:设计为适用于SMT焊接过程,便于快速组装和集成。
    3. 多级导体连接:通过线性插针布局支持多个层级的导体连接,从而提高了接触密度。
    4. 坚固耐用:具备良好的机械强度和抗振动能力,能够在不同工况下保持稳定性能。
    5. 符合环保标准:WEEE和RoHS合规,且不含Whisker,适合广泛应用。

    应用案例和使用建议


    该PCB接线端子广泛应用于电力、工业自动化、通讯设备等领域。例如,在电力设备中用于电源管理系统的连接,确保高密度的可靠连接。在工业自动化设备中,可用于控制系统模块间的信号传输,确保高效的控制效果。为了最大化其性能,建议进行正确的焊接工艺处理,例如使用回流焊接或波峰焊接,并遵循相关规范,如IEC 60068-2-58或DIN EN 61760-1标准。

    兼容性和支持


    MCDN 1,5/11-G1-3,5 RNP26THR与同类产品如COMBICON FMC 1,5系列的连接器具有良好的兼容性。厂商提供了详细的技术文档和支持服务,包括通过官网下载相关认证证书和使用手册,以帮助客户更好地了解和使用产品。

    常见问题与解决方案


    1. 问题:接头接触不良
    - 解决方案:确保焊锡焊接过程中温度和时间控制得当,避免出现虚焊现象。

    2. 问题:产品无法插入插座
    - 解决方案:检查插针是否正确对齐,同时确认锁定机制已经正常解锁。
    3. 问题:安装时接头脱落
    - 解决方案:确保安装过程中使用合适的工具,并按照指定的安装指南进行操作。

    总结和推荐


    综上所述,MCDN 1,5/11-G1-3,5 RNP26THR是一款设计优良、性能可靠的PCB接线端子。它不仅满足了电气性能的要求,还在结构设计上体现了高可靠性和耐久性。因此,我们强烈推荐此款产品给需要在复杂环境和高性能要求下使用的工程和制造项目。

1953619参数

参数
长*宽*高 13.3mm*42.2mm*17.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1953619厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1953619数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1953619 1953619数据手册

1953619封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.202 ¥ 111.5569
10+ $ 12.1608 ¥ 102.7588
25+ $ 11.7396 ¥ 99.1996
50+ $ 11.3616 ¥ 96.0055
100+ $ 10.4544 ¥ 88.3397
250+ $ 9.975 ¥ 84.2887
500+ $ 9.7335 ¥ 82.2481
库存: 47
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 111.55
