1719312

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SPT5/2-V-7,5-ZB,PCB端子,Phoenix Contact PCB端子台 5/ 2-5, 08, SMKDS 2系列, 1路, 7.5mm节距, 印刷电路板安装
供应商型号: 1719312
供应商: 国内现货
标准整包数: 500
PHOENIX CONTACT 接线座- 接头/插头和插口 1719312

1719312概述

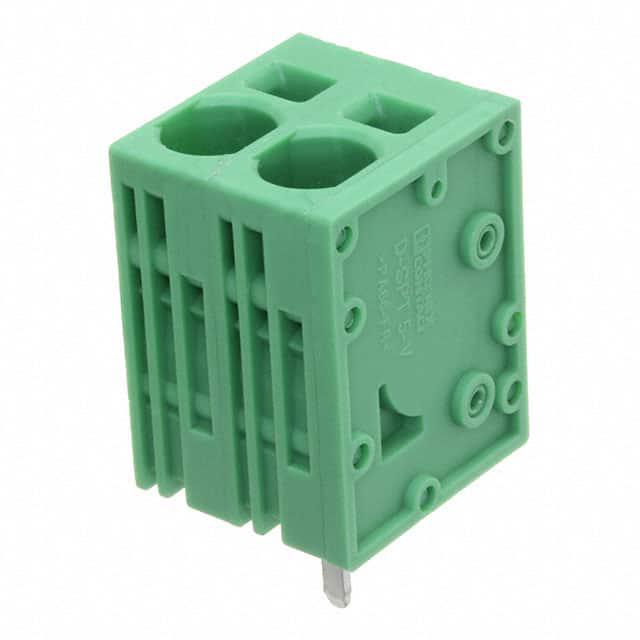

    # 电子元器件产品技术手册:SPT 5/2-V-7.5-ZB印刷电路板终端块

    1. 产品简介


    SPT 5/2-V-7.5-ZB是一款印刷电路板(PCB)终端块,主要用于电力系统的连接。它提供稳定的电气连接和可靠的机械支撑,适用于高电流的应用场景。主要功能包括高电流承载能力和良好的电气绝缘性能。其应用领域广泛,涵盖工业自动化、电力系统、数据中心及通信设施等多个领域。

    2. 技术参数


    - 电气特性
    - 额定电流:41A
    - 额定电压:1000V
    - 最大浪涌电压(III/3):8kV
    - 推荐导线截面积:0.2mm²至10mm²
    - 连接方法
    - 推入式弹簧连接方式
    - 机械特性
    - 尺寸:宽度16.8mm,高度28.75mm,长度18.5mm
    - 连接针布局:Zigzag布局
    - 焊针长度:4.6mm
    - 按钮间距:7.5mm
    - 安装方式:波峰焊接
    - 环境适应性
    - 工作温度范围:-40°C至105°C
    - 储存/运输温度范围:-40°C至70°C
    - 湿度范围:30%至70%

    3. 产品特点和优势


    - 时间节省:采用推入式弹簧连接,无需工具即可完成连接操作,显著提高了工作效率。
    - 长期稳定性:定义的接触力确保长期稳定接触。
    - 方便性:通过固定螺丝刀打开夹持空间,便于导线连接。
    - UL认证:满足600V UL认证要求,具备紧凑的Zigzag布局。
    - 垂直连接:允许多行排列,方便布线和设计灵活性。

    4. 应用案例和使用建议


    应用案例
    SPT 5/2-V-7.5-ZB印刷电路板终端块已成功应用于工业自动化控制系统和数据中心电源管理系统中。例如,在数据中心内,用于服务器间及配电系统间的连接;在自动化控制设备中,作为各模块之间的电气连接点。
    使用建议
    - 在连接导线时,注意选择合适的导线截面,并按照推荐的导线截面范围进行连接。
    - 确保导线连接牢固,以避免松动导致的电气故障。
    - 在安装过程中,建议使用专业工具进行波峰焊接,以确保连接的稳定性和可靠性。

    5. 兼容性和支持


    SPT 5/2-V-7.5-ZB印刷电路板终端块与其他相关电子产品具有良好的兼容性。具体技术文档及支持资料可访问制造商官方网站获取。

    6. 常见问题与解决方案


    - 问题:如何进行导线连接?
    - 解决方案:将导线插入到终端块的推入式孔中,直至听到“咔嚓”声,表明连接已到位。
    - 问题:连接后无法通过振动测试怎么办?
    - 解决方案:检查连接是否稳固,必要时重新连接并确保导线固定。
    - 问题:为什么需要选择正确的导线截面?
    - 解决方案:错误的导线截面可能导致过热、烧毁等问题,应根据额定电流和安全标准选择合适的导线截面。

    7. 总结和推荐


    综上所述,SPT 5/2-V-7.5-ZB印刷电路板终端块以其高效的时间节约特性、高可靠性和良好电气性能,成为了许多应用场景的理想选择。我们强烈推荐该产品给对高电流承载能力有需求的客户。

1719312参数

参数
长*宽*高 18.5mm*28.75mm*28.75mm
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1719312厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1719312数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1719312 1719312数据手册

1719312封装设计

查看详情并下载
Symbol
Footprint
3D Model
