3036819

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,P-FU5X20LED24,保险丝插头,菲尼克斯 分断端子, , P-FU 5X20 LED 24系列, 用于模块化端子块
供应商型号: Q-3036819
供应商: 国内现货
标准整包数: 10

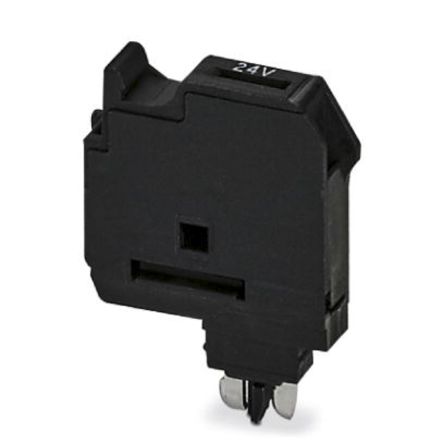

PHOENIX CONTACT 接线座- 配件 3036819

3036819概述

    P-FU 5X20 LED 24 — 熔丝插头技术手册

    产品简介


    P-FU 5X20 LED 24 是一款先进的熔丝插头,专为各种工业和轨道交通应用设计。它具有紧凑的设计和多种保护功能,确保电路在过载和短路情况下的安全运行。其主要功能包括提供过载和短路保护,具有大表面标签选项以及双侧测试接触点。广泛应用于电力系统、自动化控制和轨道交通等领域。

    技术参数


    - 型号: P-FU 5X20 LED 24
    - 产品编号: 3036819
    - 包装单位: 10个/包
    - 认证标准: CSA, EAC, DIN EN 45545-2, UL 94 V0, etc.
    - 基本规格:
    - 熔丝类型: 玻璃/陶瓷/
    - 额定电流: 6.3 A
    - 宽度: 6.2 mm
    - 长度: 28 mm
    - 额定电压: 24 V
    - 电气特性:
    - 最大功率耗散: 1.6 W (短路和过载保护)
    - LED电压范围: 12 V DC ... 30 V DC
    - LED电流范围: 0.31 mA ... 0.95 mA
    - 最大负载电流: 6.3 A
    - 绝缘材料: PA
    - 燃烧等级: UL 94 V0
    - 污染等级: 3

    产品特点和优势


    1. 大表面标签选项:便于进行标识和管理。
    2. 双侧测试接触点:方便检测电路状态。
    3. 双极错误显示版本:增强故障诊断能力。
    4. 多功能保护:集成过载和短路保护功能。
    5. 阻燃材料:采用PA绝缘材料,符合UL 94 V0标准,确保高安全性。
    6. 广泛应用领域:适合各类电力系统、自动化控制及轨道交通。

    应用案例和使用建议


    - 电力系统: 在电力传输和分配系统中,确保设备安全运行。
    - 自动化控制: 用于自动化控制系统中,避免设备因过载而损坏。
    - 轨道交通: 在铁路车辆中,通过高耐火等级确保设备安全运行。
    使用建议:
    - 在更换熔丝前,务必先断开熔丝连接器,确保操作安全。
    - 使用时应保持清洁,避免灰尘和湿气影响其性能。
    - 建议定期检查并更换已达到使用寿命的熔丝。

    兼容性和支持


    P-FU 5X20 LED 24 融合了多项认证标准,如CSA、EAC和DIN EN 45545-2,确保其在不同国家和地区的合规性。此外,制造商提供了详尽的技术支持和维护服务,以确保用户能够充分利用该产品。

    常见问题与解决方案


    1. 问:如何正确安装P-FU 5X20 LED 24?
    - 答:首先确保电路已经断电,然后按照电路图正确连接,确保熔丝和连接器匹配良好。

    2. 问:如何判断P-FU 5X20 LED 24是否正常工作?
    - 答:通过观察LED灯的状态来判断,正常情况下LED灯亮起表示电路正常;如果LED灯熄灭,可能是因为熔丝熔断或电路有问题,需要检查并更换熔丝。
    3. 问:如何判断是否需要更换P-FU 5X20 LED 24?
    - 答:如果电路频繁出现故障或LED灯频繁熄灭,说明可能需要更换熔丝或整个熔丝插头。

    总结和推荐


    综上所述,P-FU 5X20 LED 24 熔丝插头以其强大的保护功能、良好的适用性及广泛的认证标准,成为了一款非常可靠的产品。其紧凑的设计和多功能特点使其非常适合于各种工业和轨道交通应用。因此,强烈推荐使用这款熔丝插头,以确保电路的安全和稳定运行。

3036819参数

参数
长*宽*高 6.2mm(高度)
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 散装

3036819厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3036819数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 3036819 3036819数据手册

3036819封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 25.8159
库存: 100
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 258.15
