1842270

厂牌: PHOENIX CONTACT

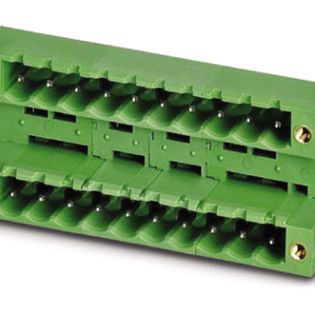

产品描述: Phoenix Contact 5.08mm间距8p插拔式接线端子 插座头, MDSTBW 2.5/ 8-G-5.08系列, 400.0 v, 焊接
供应商型号: 8817746
供应商: 海外现货
标准整包数: 50

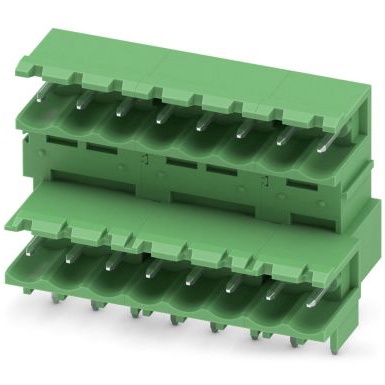

PHOENIX CONTACT 接线座- 接头/插头和插口 1842270

1842270概述

    电子元器件产品技术手册解析:MDSTBW 2,5/ 8-G-5,08

    1. 产品简介


    MDSTBW 2,5/ 8-G-5,08 是一款端子排基座,设计用于紧凑型安装和连接各种电路。它具备高可靠性、良好的电气性能和广泛的适用性,适用于工业自动化、控制系统和其他电子应用领域。

    2. 技术参数


    - 额定电流(IN): 10 A
    - 最大负载电流: 10 A
    - 额定电压(III/2): 320 V
    - 额定电压(II/2): 400 V
    - 额定电压(III/3): 250 V
    - 绝缘材料: PBT(聚对苯二甲酸丁二醇酯)
    - 绝缘等级: III 类
    - 额定浪涌电压(III/2): 4 kV
    - 额定浪涌电压(III/3): 4 kV
    - 针尺寸: 1 x 1 mm
    - 孔径: 1.4 mm
    - 引脚间距: 5.08 mm
    - 颜色: 绿色
    - 安装方式: 插焊
    - 位置数: 8 个
    - 引脚材质: 锡
    - 净重: 14.0 g
    - 外形尺寸:
    - 长度: 22.1 mm
    - 宽度: 35.56 mm

    3. 产品特点和优势


    MDSTBW 2,5/ 8-G-5,08 的主要特点包括:
    - 支持直接安装于设备前端,可实现平齐安装。
    - 具备较高的绝缘等级,适合多种应用环境。
    - 引脚间距为5.08 mm,确保连接稳定可靠。
    - 具有出色的抗电涌能力,可承受高达4 kV的浪涌电压。

    4. 应用案例和使用建议


    MDSTBW 2,5/ 8-G-5,08 常用于工业自动化设备、控制柜和配电系统中。为了确保最佳效果,建议用户在安装时注意以下几点:
    - 选择适当的接插件(如MVSTBW或FKCVW),并与相应插头(如MVSTBR或FKCVR)配合使用。
    - 在高温或振动环境中使用时,应采取额外的固定措施以确保长期稳定性。
    - 使用前需确认电气连接的正确性和安全性,防止短路或其他安全隐患。

    5. 兼容性和支持


    MDSTBW 2,5/ 8-G-5,08 与多种标准插接件兼容,但不能与TMSTBP插接件组合使用。制造商提供详细的技术文档和支持服务,确保用户能够快速解决问题并获得必要的帮助。

    6. 常见问题与解决方案


    - 问题: 连接不稳定或松动。
    - 解决方案: 检查引脚和插孔是否有脏污或氧化现象,清洁后重新连接。

    - 问题: 无法正确安装。
    - 解决方案: 确认安装方向正确,并按照手册指示调整安装方式。

    7. 总结和推荐


    MDSTBW 2,5/ 8-G-5,08 端子排基座以其卓越的电气性能和高度可靠性,在众多应用场合中表现出色。其紧凑的设计和稳定的连接能力使其成为工业自动化领域的理想选择。基于其优异的性能和广泛的应用范围,我们强烈推荐这款产品给需要高性能连接解决方案的用户。

1842270参数

参数
长*宽*高 20.1mm*43.19mm*31.29mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1842270厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1842270数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1842270 1842270数据手册

1842270封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 83.4071
250+ ¥ 80.0973
库存: 0
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
