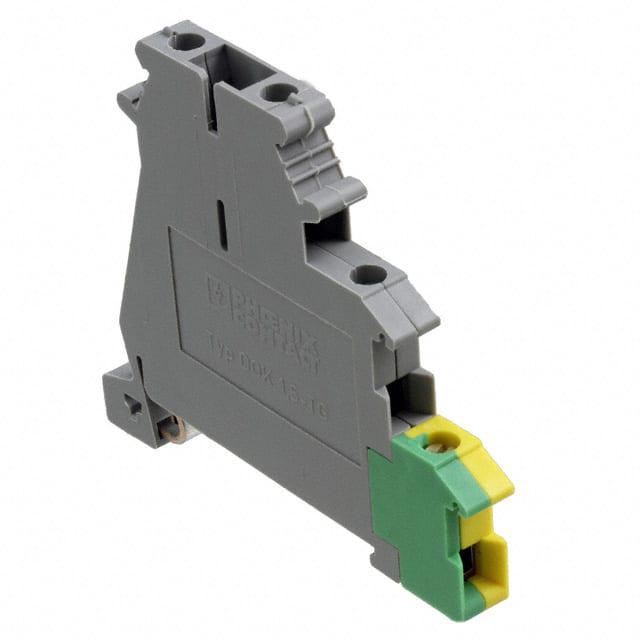

2717113

产品分类: 线缆工具
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DOK1,5-TG,传感器/执行器端子,菲尼克斯 端子排, DOK 1.5-TG系列, 三层, 灰色, 螺钉拧紧端接
供应商型号: 651-2717113
供应商: Mouser
标准整包数: 1

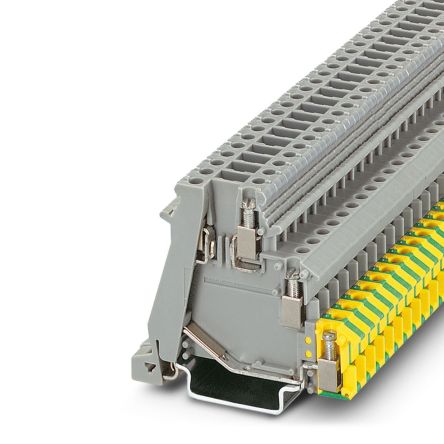

PHOENIX CONTACT 线缆工具 2717113

2717113概述

    DOK 1,5-TG 传感器/执行器端子块:全面技术手册

    1. 产品简介


    产品类型:传感器/执行器端子块
    主要功能:用于传感器和执行器的连接,确保电路安全可靠的传输。
    应用领域:广泛应用于自动化控制、工业控制系统、机械设备及各种需要连接传感器和执行器的场景。

    2. 技术参数


    - 基本规格:
    - 接线范围:0.2 mm² - 4 mm²(实心导线)
    - 导线规格:24 - 12 AWG
    - 宽度:6.2 mm
    - 安装类型:NS 35/7.5,NS 35/15 DIN 导轨
    - 颜色:灰色
    - 电气特性:
    - 额定电流:16 A(由使用的组件决定)
    - 额定电压:250 V(由使用的组件决定)
    - 绝缘材料等级:PA(聚酰胺)
    - 污染等级:3 级
    - 电涌电压类别:III 类
    - 电涌电压:4 kV
    - 绝缘材料组别:I 组
    - 符合标准:IEC 60947-7-1 / IEC 60947-7-2
    - 连接规格:
    - 剥离长度:8 mm
    - 螺纹规格:M3
    - 紧固扭矩:最小 0.5 Nm,最大 0.6 Nm
    - 认证与批准:
    - CSA:300 V 额定电压,15 A 额定电流,AWG 28-14
    - CUL:300 V 额定电压,10 A 额定电流,AWG 30-14
    - UL:300 V 额定电压,10 A 额定电流,AWG 30-14

    3. 产品特点和优势


    - 可靠性高:采用高性能的绝缘材料和严格的生产标准,确保长期稳定的电气性能。
    - 广泛应用:适用于多种自动化控制场景,具有广泛的适用性。
    - 易于安装:采用NS 35/7.5 和 NS 35/15 DIN 导轨安装方式,方便快捷。
    - 环境适应性强:具有良好的耐腐蚀性和抗老化能力,适用于各种恶劣的工作环境。

    4. 应用案例和使用建议


    应用案例:
    - 自动化生产线:在汽车制造、食品加工等自动化生产线中,用于连接传感器和执行器。
    - 智能楼宇系统:在楼宇自动化系统中,用于监控和控制室内环境。
    使用建议:
    - 在高温、潮湿环境下使用时,需采取适当的防护措施,以延长使用寿命。
    - 连接导线时要确保剥离长度合适,避免因导线过长或过短导致连接不稳定。
    - 定期检查连接点的紧固情况,确保螺栓达到规定的紧固扭矩。

    5. 兼容性和支持


    - 兼容性:该产品与标准的NS 35/7.5和NS 35/15 DIN导轨完全兼容。
    - 支持:提供全面的技术文档和在线支持,客户可通过官方网站获取更多资料和联系技术支持。

    6. 常见问题与解决方案


    - 问题1:连接处松动怎么办?
    - 解决方案:确保使用正确的紧固扭矩,并定期检查和重新紧固连接点。

    - 问题2:无法承受电涌电压怎么办?
    - 解决方案:检查产品是否符合相关标准,如UL、CSA等,并确认接线规格符合要求。

    7. 总结和推荐


    总结:
    DOK 1,5-TG 传感器/执行器端子块凭借其卓越的电气性能、广泛的适用性和可靠的安全特性,成为众多自动化系统和工业控制系统的首选产品。
    推荐:
    我们强烈推荐使用这款产品,特别是在需要连接传感器和执行器的关键场合。其优良的设计和高标准的质量保证,使其成为市场上极具竞争力的产品。

2717113参数

参数
长*宽*高 61mm*6.2mm*54.5mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2717113厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2717113数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 线缆工具 PHOENIX CONTACT 2717113 2717113数据手册

2717113封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.0545 ¥ 144.1105
10+ $ 15.6384 ¥ 132.1445
25+ $ 15.1848 ¥ 128.3116
50+ $ 14.6124 ¥ 123.4748
100+ $ 13.0725 ¥ 110.4626
250+ $ 12.4005 ¥ 104.7842
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 144.11
