1400798

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

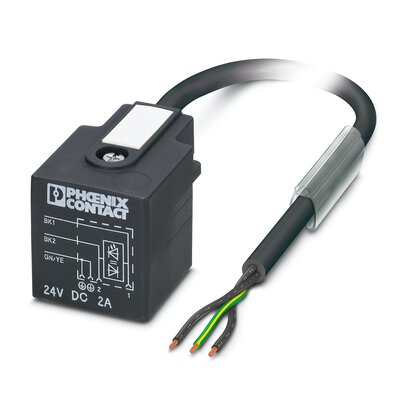

产品描述: 菲尼克斯,SAC-3P-5,0-PUR/A-1L-R,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC-3P-5系列, 3芯, DIN 43650 A 型转无终端接头
供应商型号: 651-1400798
供应商: Mouser
标准整包数: 1

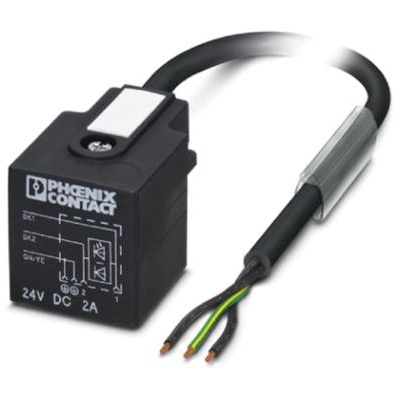

PHOENIX CONTACT 圆形线缆 1400798

1400798概述


    产品简介


    Sensor/Actuator电缆 SAC-3P-5.0-PUR/A-1L-R(型号:1400798)
    产品类型:传感器和执行器电缆
    主要功能:
    - 连接传感器与执行器,传输信号
    - 提供可靠的电源连接
    - 带有自由轮二极管作为保护电路
    应用领域:
    - 工业自动化控制
    - 自动化机械系统
    - 机器人技术

    技术参数


    - 电气特性:
    - 额定电压:24V DC
    - 额定电流:2A
    - 接触电阻:≤ 5 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 脉冲电压类别:III
    - 防护等级:IP65/IP67
    - 额定工作温度范围:-20°C 至 85°C(阀插头);-40°C 至 80°C(固定安装);-20°C 至 80°C(柔性安装)
    - 物理特性:
    - 电缆长度:5m
    - 导体截面积:3x 0.5 mm²
    - 最小弯曲半径(固定安装):22.5 mm
    - 弯曲次数:15,000,000
    - 最大加速度:30 m/s²
    - 电缆直径:4.5 mm ±0.2 mm
    - 外部护套材料:PUR
    - 导体绝缘材料:PP
    - 导体材料:裸铜线绞合线
    - 其他特性:
    - 燃烧性能:符合DIN VDE 0482标准
    - 无卤素
    - 大部分耐油,部分耐紫外线

    产品特点和优势


    - 安全性高:所有组件100%电气测试,确保安全可靠的连接
    - 坚固耐用:采用高性能材料如无卤素PUR电缆,适合严苛工业环境
    - 易于诊断:内置自由轮二极管,便于故障诊断和快速维护
    - 广泛适用性:适用于多种工业应用场合,例如自动化设备和机器人

    应用案例和使用建议


    - 应用案例:
    - 在工业自动化生产线中,用于连接传感器和执行器,保证信号传输和电力供应的稳定性
    - 在机器人手臂中,作为动力和信号传输的电缆,支持灵活运动并保证可靠性
    - 使用建议:
    - 在设计电路时,确保所使用的传感器和执行器的额定电压和电流与电缆的额定值相匹配
    - 安装时注意最小弯曲半径要求,避免因过度弯曲导致损坏
    - 定期检查电缆和连接器的状态,以防止磨损和故障

    兼容性和支持


    - 兼容性:
    - 本产品与凤凰接触器公司的其他产品兼容,支持广泛的工业应用
    - 厂商支持:
    - 请参阅用户文档以获取完整的技术支持信息
    - 可通过凤凰接触器官方网站获得详细的下载和服务信息

    常见问题与解决方案


    1. 问:电缆弯曲时容易断裂怎么办?
    - 答:确保安装过程中遵守最小弯曲半径的要求,不要超过规定限度。如果出现磨损,应及时更换电缆。
    2. 问:为什么电缆的颜色不一致?
    - 答:电缆颜色按照国际标准编码,确保每个线缆的功能一致。如果有色差,可能是生产批次的不同所致,不影响使用。

    总结和推荐


    这款Sensor/Actuator电缆SAC-3P-5.0-PUR/A-1L-R(型号:1400798)凭借其出色的防护性能、可靠性和易于诊断的特点,非常适合于工业自动化领域。其无卤素设计和坚固耐用的特性使其成为市场上值得信赖的产品。根据以上分析,我们强烈推荐使用这款电缆,尤其是在需要高度可靠性和严格操作环境的应用中。

1400798参数

参数
长*宽*高 500cm(长度)
零件状态 在售
包装方式 散装

1400798厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1400798数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1400798 1400798数据手册

1400798封装设计

查看详情并下载
Symbol
Footprint
3D Model
