1458004

产品分类: 传感器配件
厂牌: PHOENIX CONTACT

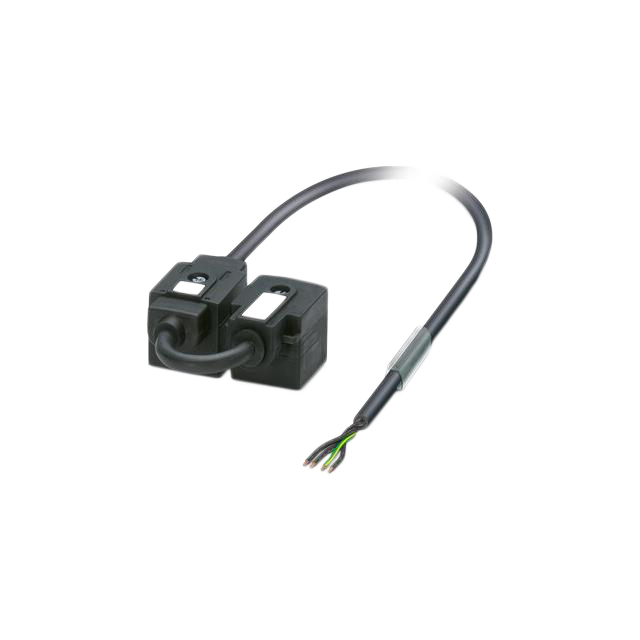

产品描述: Phoenix Contact 传感器执行器电缆, SAC系列, 4芯, DIN 43650 A 型 x 2转无终端接头
供应商型号: 8588258
供应商: 海外现货
标准整包数: 1

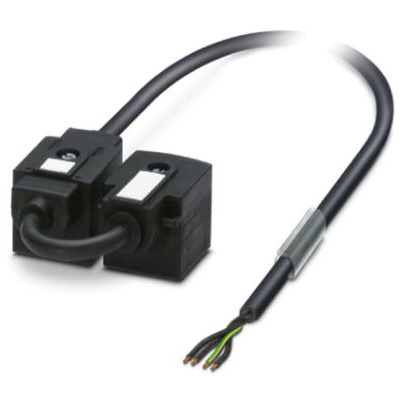

PHOENIX CONTACT 传感器配件 1458004

1458004概述

    # 电子元器件产品技术手册:双阀连接电缆 SAC-5,0/0,1-116/2XA-1L-Z

    产品简介


    本产品是一款双阀连接电缆(型号:SAC-5,0/0,1-116/2XA-1L-Z),旨在用于工业自动化控制系统中,连接两个控制阀。该产品具有高效、安全和耐用的特点,适用于各种恶劣的工作环境。双阀连接电缆通过一条电缆实现对两个控制阀的独立操作,显著提升了系统的集成度和可维护性。

    技术参数


    基本参数
    - 长度: 5 米
    - 阀连接器间距: 0.1 米
    - 环境温度范围:
    - 阀插件: -25 °C ... 85 °C
    - 电缆(固定安装): -40 °C ... 80 °C
    - 电缆(柔性安装): -5 °C ... 80 °C
    - 防护等级: IP65/IP67
    电气参数
    - 额定电流: 4A(40°C时)
    - 额定电压: 24V AC/DC
    - 接触电阻: ≤ 5 mΩ
    - 绝缘电阻: ≥ 100 MΩ
    - 导体电阻: 26 Ω/km(20°C时)
    - 测试电压: 1200 V
    - 标称电压: 300 V
    材料与结构
    - 外壳材料: TPU
    - 绝缘材料: PVC
    - 电缆类型: PUR/PVC, 0.75 mm²
    - 颜色: 黑色RAL 9005
    - 连接线颜色: 黑色1、黑色2、黑色3、绿色/黄色
    - 外部护套直径: 6.3 mm ± 0.2 mm
    - 最小弯曲半径(固定安装): 63 mm

    产品特点和优势


    独特功能
    1. 易于安装与操作: 100%电测试插件组件,确保连接可靠性。
    2. 强保护性: 使用了Zener二极管作为保护电路,提供额外的安全保障。
    3. 高效控制: 通过单条电缆可以同时控制两个阀门,提升系统效率。
    4. 便捷诊断: 设有1个LED状态指示灯,方便进行故障诊断和维修。
    市场竞争力
    这款双阀连接电缆结合了高可靠性和易于操作的优点,特别适合在工业环境中进行自动化控制应用。其优异的抗干扰能力和宽广的操作温度范围使其成为工业自动化系统中不可或缺的一部分。

    应用案例和使用建议


    实际应用场景
    双阀连接电缆广泛应用于工业自动化领域,如食品加工生产线、汽车制造车间和电力控制设施等。通过单条电缆连接多个控制阀,显著提高了系统的整体效率和灵活性。
    使用建议
    - 在安装过程中,请确保电缆连接牢固,并保持适当的弯曲半径以防止损伤。
    - 定期检查连接点和电缆,确保没有物理损坏。
    - 考虑到不同应用需求,选择合适长度的电缆,避免不必要的冗余。

    兼容性和支持


    兼容性
    本产品采用标准化设计,能够与其他主流品牌的控制器和阀门配套使用,确保良好的互操作性。
    支持与维护
    制造商提供了详尽的技术文档和支持服务,用户可以通过官方渠道获取详细的安装指南和故障排除手册。此外,技术支持团队可以在遇到问题时提供及时帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 电缆出现断裂现象。
    - 解决办法: 检查是否有机械损伤或过度弯曲,确保在规定的弯曲半径内使用。
    2. 问题: LED指示灯不亮。
    - 解决办法: 检查电源输入是否正常,确认接线是否正确。
    3. 问题: 控制阀无法正常工作。
    - 解决办法: 核实所有连接端口是否紧密无误,并检查电源电压是否符合要求。

    总结和推荐


    综合评估
    这款双阀连接电缆凭借其高效、安全的设计和可靠的电气性能,在工业自动化领域中表现出色。它不仅简化了复杂系统的安装和调试过程,还提升了系统的整体可用性和故障诊断能力。
    推荐意见
    鉴于其优异的性能和广泛的适用性,我们强烈推荐此款双阀连接电缆应用于需要高度集成和可靠性的工业自动化项目中。

1458004参数

参数
长*宽*高 500cm(长度)
零件状态 在售
包装方式 散装

1458004厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1458004数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 传感器配件 PHOENIX CONTACT 1458004 1458004数据手册

1458004封装设计

查看详情并下载
Symbol
Footprint
3D Model
