1435506

产品分类: 传感器配件
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, 3芯, M12转DIN 43650 C 型
供应商型号: 651-1435506
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 传感器配件 1435506

1435506概述

    Sensor/Actuator Cable SAC-3P-MR/1.5-PUR/C-1L-Z SCO 技术手册

    产品简介

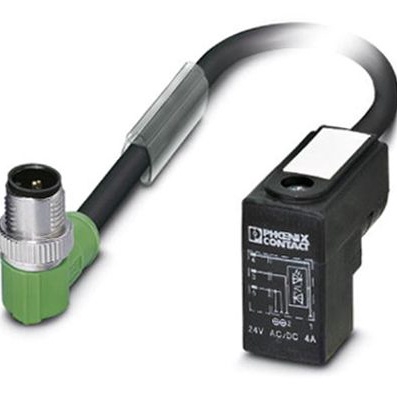

    这款Sensor/Actuator电缆(产品编号:SAC-3P-MR/1.5-PUR/C-1L-Z SCO)专为工业自动化领域设计,用于传感器和执行器之间的连接。它采用三位置设计,电缆材料为聚氨酯(PUR),符合卤素自由标准,颜色为黑色灰RAL 7021。电缆末端配备带有Zener二极管保护电路的SPEEDCON快速锁定系统,以及M12插头,适用于各种阀连接器。该电缆主要用于提供稳健可靠的传感器和执行器连接,确保电气系统的高效运行。

    技术参数


    - 长度:1.5米
    - 工作温度范围:-20°C至85°C(阀连接器),-25°C至90°C(插件/插座)
    - 防护等级:IP65/IP67
    - 额定电压:24V
    - 电流承载能力:4A(40°C时)
    - 接触电阻:≤5 mΩ
    - 绝缘电阻:≥100 MΩ
    - 耐温范围:固定安装下为-40°C至80°C,柔性安装下为-20°C至80°C
    - 弯曲次数:1500万次
    - 最小弯曲半径:22.5毫米(固定安装),50毫米(移动安装)
    - 测试电压:≥1200V
    - 阻燃等级:HB(UL 94)

    产品特点和优势


    - 易于安装与测试:所有组件均经过100%电气测试,确保安全可靠。
    - 稳健设计:采用SPEEDCON快速锁定系统,节省安装时间。
    - 长寿命:超过1500万次弯曲循环,确保长时间使用。
    - 环境友好:采用卤素自由的PUR电缆,降低环境污染风险。
    - 方便诊断:内置LED状态显示,便于快速诊断和维护。

    应用案例和使用建议


    该传感器/执行器电缆广泛应用于自动化生产线、工业机器人、自动控制设备等领域。例如,在自动化装配线中,它可以用于连接各种传感器和执行器,实现精准的控制和反馈。使用建议如下:
    - 在高湿度和腐蚀性环境中,确保接头密封良好,避免水汽侵入。
    - 定期检查电缆的弯曲半径和固定情况,确保其在规定的最小弯曲半径内。
    - 在移动安装环境中,选择合适的弯曲次数和弯曲半径,以延长电缆寿命。

    兼容性和支持


    - 兼容性:适用于各种M12插头和阀连接器,如ISO 1185及IEC 61076-2-101标准。
    - 支持服务:厂商提供相关配件和技术支持,包括快速锁定工具、标记标签等,确保安装和维护的便捷性。

    常见问题与解决方案


    - 问题1:电缆出现弯曲折断现象。
    - 解决方案:确保电缆在规定的最小弯曲半径内,不要过度拉伸或扭曲。
    - 问题2:连接器松动。
    - 解决方案:定期检查连接器的扭矩,使用正确的扭矩工具进行紧固。
    - 问题3:LED灯不亮。
    - 解决方案:检查电源电压是否正常,确认连接正确无误。

    总结和推荐


    综上所述,这款Sensor/Actuator电缆以其高可靠性、坚固耐用、环保等特点,在工业自动化领域表现出色。其卓越的性能使其成为自动化设备的理想选择。强烈推荐在需要高性能、稳定连接的应用中使用此电缆。

1435506参数

参数
长*宽*高 150cm(长度)
零件状态 在售
包装方式 散装

1435506厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1435506数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 传感器配件 PHOENIX CONTACT 1435506 1435506数据手册

1435506封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.612 ¥ 250.2214
5+ $ 28.1016 ¥ 237.4585
10+ $ 27.108 ¥ 229.0626
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 250.22
直接购买
加入购物车
