1909731

厂牌: PHOENIX CONTACT

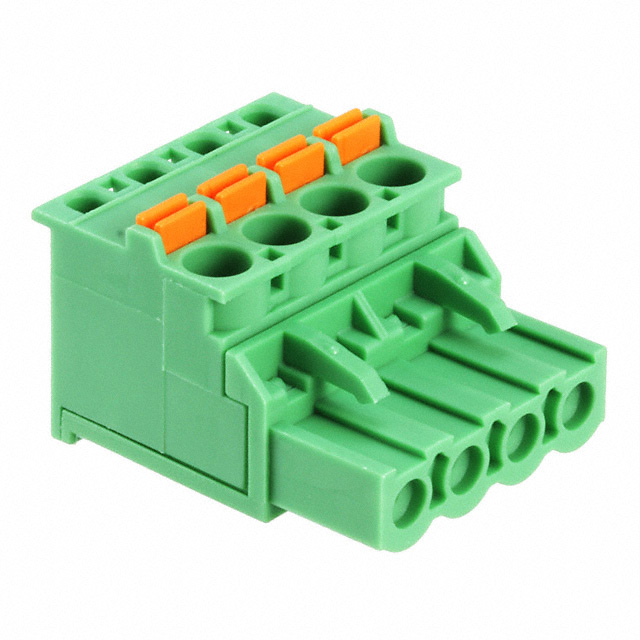

产品描述: 菲尼克斯,FKCVR2,5/4-ST,PCB插拔式连接器,Conn Spring Cage F 4 POS 5mm RA Cable Mount 12A
供应商型号: PY-1909731
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 接线座- 接头/插头和插口 1909731

1909731概述


    产品简介


    电子元器件:印刷电路板连接器(PCB Connector)
    该印刷电路板连接器型号为FKCVR 2.5/4-ST,是工业自动化和电子产品制造领域常用的一种连接器。它主要用于将电缆连接到印刷电路板上,从而实现信号传输或电力分配。这款连接器适用于各种需要高可靠性和稳定性的应用场景,如工业控制系统、机械设备、通信设备等。

    技术参数


    | 参数 | 值 |

    | 额定电流 (IN) | 12 A |
    | 连接方式 | 推入式弹簧连接 |
    | 针位数量 | 4 |
    | 跨距 (Pitch) | 5 mm |
    | 绝缘材料 | PA |
    | 耐燃等级 (UL 94) | V0 |
    | 额定电压 (III/3) | 250 V |
    | 额定电压 (III/2) | 320 V |
    | 额定电压 (II/2) | 630 V |
    | 冲击电压 (III/3) | 4 kV |
    | 冲击电压 (III/2) | 4 kV |
    | 冲击电压 (II/2) | 4 kV |
    | 最大负载电流 | 12 A |
    | 颜色 | 绿色 |
    | 接触表面材料 | 锡 |

    产品特点和优势


    1. 时间节省:采用推入式弹簧连接方式,无需工具即可完成连接操作,大大节省安装时间。
    2. 直观易用:配备颜色编码的按钮,便于识别和操作。
    3. 快速测试:集成测试选项,方便快捷进行测试。
    4. 兼容性强:可与MSTB 2.5系列连接器组合使用,扩展应用范围。

    应用案例和使用建议


    应用场景
    FKCVR 2.5/4-ST连接器广泛应用于自动化控制系统、工业机器人、机械设备等领域。例如,在一个复杂的工业控制系统中,多个传感器和执行器需要通过PCB连接器与主控单元相连。FKCVR 2.5/4-ST连接器因其高可靠性、稳定的电气性能和便捷的操作方式而成为首选。
    使用建议
    1. 在安装过程中,确保所有导线的剥皮长度适中(10 mm),以保证良好的接触。
    2. 使用合适的工具压紧导线,以确保导线在连接器内的稳固性。
    3. 在多点连接时,应注意避免短路,可以使用绝缘套管进行保护。
    4. 定期检查连接器的工作状态,特别是对于长时间运行的系统,及时更换损坏的连接器。

    兼容性和支持


    该连接器支持多种标准,包括EN-VDE、CUL和UL。此外,FKCVR 2.5/4-ST还可以与MSTB 2.5系列连接器结合使用,具有广泛的兼容性。制造商提供详细的用户文档和支持服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:连接不牢固,无法通过测试。
    - 解决方案:检查导线剥皮长度和压接是否正确,重新连接并进行测试。

    2. 问题:导线插入困难。
    - 解决方案:确保导线截面积符合规格要求,并检查是否有杂质或损坏。

    总结和推荐


    FKCVR 2.5/4-ST印刷电路板连接器是一款高效、可靠且易于操作的产品。它凭借其出色的技术性能和广泛的应用场景,成为众多工业领域的首选。其时间节省、直观操作和兼容性强的特点使其在市场上具备强大的竞争力。因此,强烈推荐在需要高可靠性和稳定性的工业项目中使用该产品。

1909731参数

参数
长*宽*高 26.6mm*20.1mm*17mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1909731厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1909731数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1909731 1909731数据手册

1909731封装设计

查看详情并下载
Symbol
Footprint
3D Model
