3046333

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT10GN,Conn Feed-Through Modular Terminal Block F 2 POS Screw T DIN Rail 57A
供应商型号: 3046333
供应商: Master
标准整包数: 10
PHOENIX CONTACT 端子 - 线对板端子 3046333

3046333概述

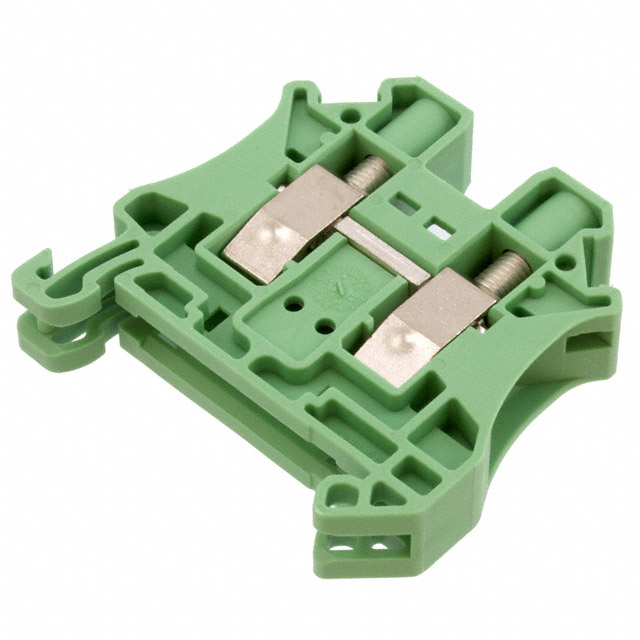

    UT 10 GN Feed-Through Modular Terminal Block 技术手册解析

    1. 产品简介


    产品类型: UT 10 GN 是一种用于电力连接的接线端子块,特别适用于工业自动化和电力传输系统中的接线任务。
    主要功能: 该终端块采用螺丝连接方式,适合固定铜导线和铝导线(最大导线截面面积为16平方毫米,即AWG 6)。这种设计确保了高稳定性和可靠性,是电力分配和控制系统的理想选择。
    应用领域: 广泛应用于工业自动化设备、电力控制柜、楼宇自动化系统以及其他需要可靠电力连接的应用场景。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 导线截面积范围 | 0.5 mm² 至 16 mm² |
    | 导线截面积(AWG) | 20 至 6 |
    | 颜色 | 绿色 |
    | 尺寸(宽度) | 10.2 mm |
    | 额定电压 | 1000 V |
    | 额定电流 | 76 A |
    | 最大负载电流 | 76 A (16 mm² 导线) |
    | 防污等级 | 3 |
    | 绝缘材料等级 | UL 94 V0 |
    | 螺丝紧固扭矩 | 最小1.5 Nm,最大1.8 Nm |

    3. 产品特点和优势


    特点: UT 10 GN 模块化终端块具有坚固的绝缘外壳和防污保护,可以承受多种恶劣环境条件。它采用标准的IEC 60947-7-1连接方式,保证了高度的可靠性和易用性。
    优势:
    - 高可靠性: 采用高强度绝缘材料和高标准制造工艺,确保长期稳定运行。
    - 易于安装: 紧凑的设计使其占用空间少,安装方便。
    - 高兼容性: 支持多种导线规格和连接方式,广泛适用于各种应用场合。
    - 安全性高: 遵守多项国际认证标准(如CB、CSA、UL),符合严格的电气安全要求。

    4. 应用案例和使用建议


    应用案例: 在一家制造工厂中,UT 10 GN 被广泛应用于电气控制柜内部的电力分配系统中。这些终端块帮助实现高效的电路连接,并有效降低了故障率。
    使用建议:
    - 在安装过程中应严格按照制造商的技术手册进行操作,以确保螺丝的正确紧固。
    - 定期检查接线点,防止由于氧化等原因导致的接触不良。

    5. 兼容性和支持


    兼容性: 该产品可以与大多数标准尺寸的DIN导轨配套使用,具体配件可参考手册中的配件列表。
    支持和维护: PHOENIX CONTACT 提供全面的技术支持和售后服务,包括在线文档下载和专业的技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保螺丝已按照规定的扭矩拧紧 |
    | 温度过高 | 检查是否有过多导线压在一个端子上,如有必要进行分流处理 |
    | 接触不良 | 清理接触点上的氧化层或其他污染物 |

    7. 总结和推荐


    总结: UT 10 GN 模块化终端块是一款集高可靠性、紧凑设计和广泛应用于一体的高品质产品。其坚固耐用的设计和广泛的认证使其成为众多工业应用的理想选择。
    推荐: 基于其卓越的性能和广泛的应用场景,强烈推荐UT 10 GN 用于各种工业自动化项目中。无论是在新建项目还是改造项目中,这款终端块都能提供可靠的电力连接解决方案。

3046333参数

参数
长*宽*高 47.7mm*10.2mm*10.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3046333厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046333数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3046333 3046333数据手册

3046333封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.4265 ¥ 20.5525
50+ $ 2.2999 ¥ 19.1227
库存: 190
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 205.52
