1403838

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,导线连接器,QPDC4PE2,52X6-11BK,Phoenix Contact 圆形连接器, QPD系列
供应商型号: Q-1403838
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 电源接入连接器 - 配件 1403838

1403838概述


    产品简介

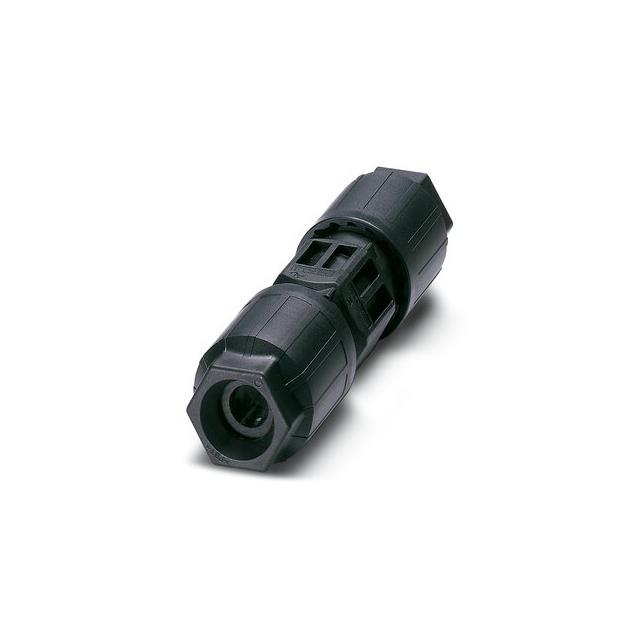

    QUICKON电缆连接器 QPD C 4PE2,5 2X6-11 BK 是一款适用于快速现场安装的导线连接器,尤其适合需要高可靠性和高效连接的应用场合。该连接器可适用于1.0 mm² 至 2.5 mm² 的导线,并且支持最大电压为690 V 和 最大电流为20 A。由于其设计旨在提高安装效率并确保安全可靠的连接,因此非常适合于工业自动化、轨道交通、能源行业等多种领域。

    技术参数


    - 连接类型: QUICKON 快速连接
    - 颜色: 黑色
    - 锁紧方式: 螺丝锁紧
    - 接触材料: 铜 (Cu)
    - 接触面材料: 镀银
    - 绝缘材料: 尼龙 (PA)
    - 耐火等级: UL 94 V0
    - 额定电压: 690 V (III/3), 1000 V (III/2, II/2)
    - 额定电流: 20 A
    - 插入/拔出循环次数: ≥ 50 (QUICKON 连接最大 10 次)
    - 冲击等级: IK07
    - 防护等级: IP66, IP68 (2 米/24 小时), IP69K
    - 工作温度范围: 操作温度 -40°C 至 100°C, 存储/运输温度 -40°C 至 100°C
    - 额定涌浪电压: 6 kV (III/3), 8 kV (III/2, II/2)

    产品特点和优势


    QUICKON电缆连接器具有以下显著特点和优势:
    - 创新高效: 快速连接可节省高达80%的安装时间。
    - 便捷安装: 无需特殊工具即可快速完成安装。
    - 坚固耐用: 具有 IP68/IP69K 和 IK07 保护等级,适用于各种恶劣环境。
    - 安全可靠: 通过防错配设计和触摸保护提升安全性。
    - 适用广泛: 可用于电缆维修、延长以及连接器和耦合连接的组合使用。

    应用案例和使用建议


    该连接器因其广泛的适用性和高度可靠性,在多个领域得到应用,如工业自动化、轨道交通、电力系统等。例如,在工业环境中,它可以快速可靠地连接不同类型的电缆,减少停机时间和维护成本。使用建议包括:
    - 确保连接前导线截面积在1.0 mm² 至 2.5 mm² 之间。
    - 安装过程中遵循正确的扭矩要求,以保证连接稳固可靠。
    - 使用时注意防护等级,确保在恶劣环境下也能正常运行。

    兼容性和支持


    QUICKON电缆连接器与多种标准导线兼容,包括 PVC、PE、TPE 和橡胶材质的导线。制造商提供详尽的用户文档和技术支持服务,确保用户能够轻松安装和维护产品。此外,产品已获得多项国际认证,如 UL 列名、CB 认证和 VDE 证书等,这进一步证明了其在质量和可靠性方面的高标准。

    常见问题与解决方案


    - 问题: 连接器无法正确锁定?
    - 解决方案: 检查锁紧扭矩是否达到规定值,必要时重新安装。

    - 问题: 导线在连接器内松动?
    - 解决方案: 重新确认导线的直径是否符合要求,并确保按照指定扭矩锁紧。

    - 问题: 连接器在高湿度环境下失效?
    - 解决方案: 检查防护等级是否满足当前环境需求,确保使用适当的防护措施。

    总结和推荐


    综上所述,QUICKON电缆连接器 QPD C 4PE2,5 2X6-11 BK 在各方面都表现出色,是市场上一种非常值得信赖的高性能连接器。它凭借高效的安装速度、方便的操作以及卓越的安全性在众多同类产品中脱颖而出。强烈推荐给需要高可靠性和操作简便性的工业和基础设施建设项目。

1403838参数

参数
长*宽*高 115mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1403838厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1403838数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源接入连接器 - 配件 PHOENIX CONTACT 1403838 1403838数据手册
