1751439

厂牌: PHOENIX CONTACT

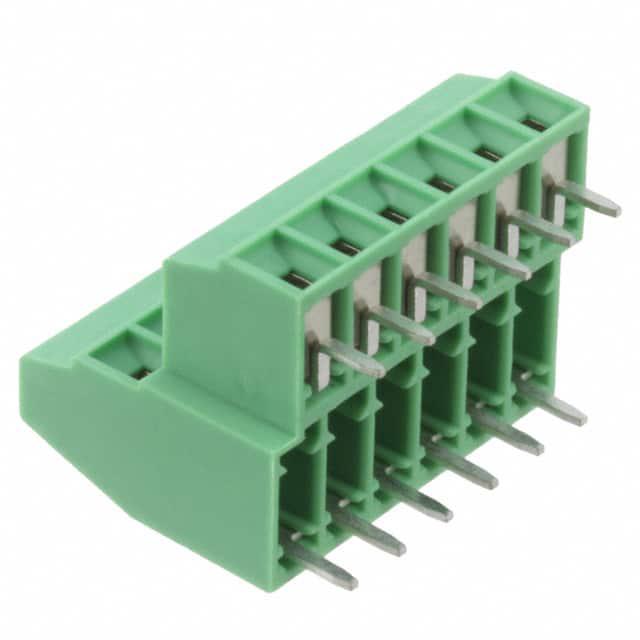

产品描述: 菲尼克斯,MKKDS1/6-3,5,PCB端子,Phoenix Contact PCB端子台 MKKDS 1/ 6-3.5系列, 6路, 3.5mm节距, 通孔, 螺钉端接, 绿色
供应商型号: 651-1751439
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1751439

1751439概述

    PCB Terminal Block MKKDS 1/6-3.5 技术手册

    1. 产品简介


    MKKDS 1/6-3.5 是一款用于印刷电路板(PCB)的接线端子块。它主要用于连接导线和电路板,适用于工业自动化、控制设备、通信系统等多种应用领域。其基本功能是提供可靠的电气连接,以确保电流能够顺畅流通。

    2. 技术参数


    - 额定电流:8 A
    - 额定电压(III/2):200 V
    - 额定电压(III/3):160 V
    - 额定电压(II/2):400 V
    - 额定浪涌电压(III/2):2.5 kV
    - 额定浪涌电压(III/3):2.5 kV
    - 额定浪涌电压(II/2):2.5 kV
    - 连接方法:螺丝连接带张力套
    - 螺丝头形式:L 型一字槽
    - 安装方式:波峰焊接
    - 导线/PCB 连接方向:0 °
    - 颜色:绿色
    - 引脚布局:线性排列
    - 引脚间距:3.5 mm
    - 包装单位:1 个
    - 最小订购量:50 个
    - 重量:7.600 g(不包括包装)
    - 国家原产地:德国
    - 产品范围:MKKDS 1
    - 包装材料:纸板包装

    3. 产品特点和优势


    - 连接原理众所周知:使得全球范围内广泛应用成为可能。
    - 低温度升:由于最大接触力,可实现低温升。
    - 可连接两个导线:增强导线连接灵活性。
    - 紧凑设计:符合不同导线截面的设计需求。
    - 多级导线连接:提高接触密度。

    4. 应用案例和使用建议


    - 工业自动化:MKKDS 1/6-3.5 可用于工厂自动化控制系统中的电气连接。
    - 控制设备:适用于各种控制设备的电源管理。
    - 通信系统:在电信设备中,该接线端子块可以用于信号传输。
    使用建议:
    - 确保在正确的工作环境中使用,如温度在 -40°C 到 105°C 之间。
    - 定期检查连接处的紧固情况,以防止松动导致的故障。

    5. 兼容性和支持


    - 兼容性:MKKDS 1/6-3.5 与其他标准 PCB 板兼容,可通过螺丝连接方式方便地进行连接。
    - 支持:厂商提供了详细的用户手册和安装指南,并提供售后服务和技术支持。

    6. 常见问题与解决方案


    1. 问题:连接处出现松动。
    - 解决方案:使用适当的工具紧固螺丝,确保连接牢固。
    2. 问题:连接点温度过高。
    - 解决方案:检查电流负载是否超出额定值,确保连接部位无氧化现象。
    3. 问题:无法承受指定的拉力。
    - 解决方案:确认导线截面是否符合规格,重新测试拉力强度。

    7. 总结和推荐


    MKKDS 1/6-3.5 接线端子块是一款功能强大且可靠的产品,具备广泛的适用性和卓越的技术性能。其独特的设计和优良的电气特性使其在市场上具有较高的竞争力。建议在需要可靠连接的电子设备中使用,特别是在工业自动化和控制设备中。
    总体而言,这款 PCB 接线端子块在性能、可靠性、成本效益等方面表现出色,值得推荐使用。

1751439参数

参数
长*宽*高 23.25mm*23.25mm*16.3mm
安装方式 夹子安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1751439厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1751439数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1751439 1751439数据手册

1751439封装设计

查看详情并下载
Symbol
Footprint
3D Model
