5430425

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

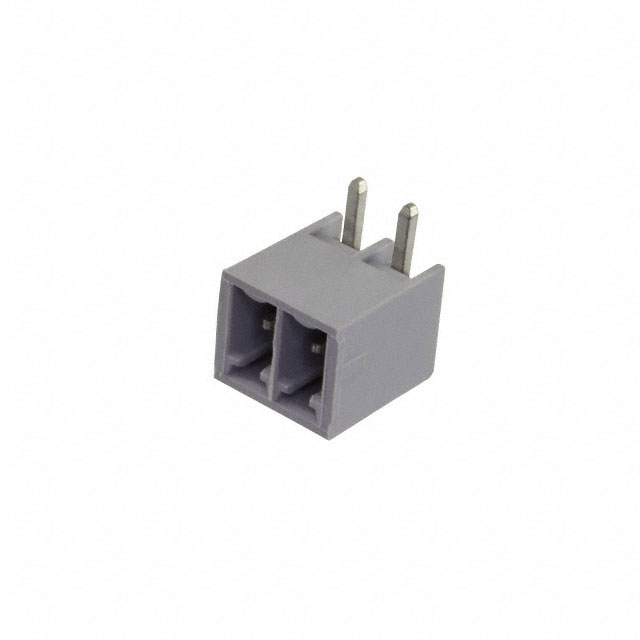

产品描述: 菲尼克斯,BCH-350H-2GY,PCB插座,接头,公引脚,带罩(4 面) 1 2pin 灰色 通孔安装
供应商型号: JY-5430425
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 5430425

5430425概述

    高质量文章:电子元器件技术手册内容解析

    1. 产品简介


    本文将对一款名为BCH-350H-2 GY的印刷电路板连接器进行详细解析。该连接器是电气工程和自动化领域的关键组件,主要用于印刷电路板上的信号传输和电源分配。BCH-350H-2 GY的设计旨在提供高效稳定的电气连接,广泛应用于工业控制、通信设备、自动化系统和汽车电子等领域。

    2. 技术参数


    以下是BCH-350H-2 GY的技术规格:
    | 参数 | 规格 |

    | 额定电流 (IN) | 8 A |
    | 额定电压 (II/2) | 320 V |
    | 额定电压 (III/2) | 160 V |
    | 额定电压 (III/3) | 160 V |
    | 接触表面 | 锡镀层 |
    | 端子间距 (Pitch) | 3.5 mm |
    | 引脚尺寸 | 0.8 x 0.8 mm |
    | 引脚长度 | 3.4 mm |
    | 绝缘材料 | 聚酰胺(PA) |
    | 钻孔直径 | 1.2 mm |
    | 工作温度范围 | -40°C 至 +105°C |
    | 防护等级 | IP20 |

    3. 产品特点和优势


    BCH-350H-2 GY的主要优势如下:
    - 高可靠性:额定电压高达320V,满足严苛的工业应用需求。
    - 卓越的电气性能:8A的最大额定电流确保稳定可靠的电力传输。
    - 耐用性强:绝缘材料为聚酰胺(PA),具备良好的耐热性和阻燃性,符合UL 94 V0标准。
    - 易于安装:采用焊接安装方式,方便快捷。
    - 认证齐全:UL、cUL、VDE等多种国际认证,保证产品质量和安全性。

    4. 应用案例和使用建议


    BCH-350H-2 GY适用于多种应用场景,例如:
    - 工业控制系统:在工业环境中,它可用于连接PLC模块和传感器,实现精准的数据传输和控制。
    - 通信设备:在通信设备中,它可以用于信号传输和电源分配,确保通信系统的稳定运行。
    - 汽车电子:在汽车电子系统中,BCH-350H-2 GY可作为电源接口连接电池和其他电子元件。
    使用建议:
    - 在安装时确保焊接质量,以防止虚焊现象。
    - 使用适当的钻孔工具和工艺,避免损坏引脚。
    - 定期检查连接器的接触情况,确保长期可靠运行。

    5. 兼容性和支持


    BCH-350H-2 GY与多数主流的印刷电路板和连接器兼容。制造商提供了详细的产品文档和技术支持,用户可以通过制造商的官方网站获取相关资料和支持。

    6. 常见问题与解决方案


    - 问题1:焊接过程中引脚出现变形。
    解决方案:调整焊接温度和时间,使用适合的焊接工具和工艺。
    - 问题2:长时间使用后接触不良。
    解决方案:定期清洁连接器,确保良好的接触面清洁度。
    - 问题3:安装时无法正确对准。
    解决方案:检查钻孔尺寸和位置是否准确,确保精确对齐。

    7. 总结和推荐


    BCH-350H-2 GY是一款高性能的印刷电路板连接器,具有出色的电气性能、可靠的使用寿命和全面的安全认证。其适用于多种工业应用场景,如工业控制、通信设备和汽车电子。根据以上分析,强烈推荐使用这款连接器,特别是在要求高可靠性的场合。

5430425参数

参数
针脚数 2pin
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
紧固类型 -
排数 1
触头端接 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

5430425厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5430425数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5430425 5430425数据手册

5430425封装设计

查看详情并下载
Symbol
Footprint
3D Model
