1909977

厂牌: PHOENIX CONTACT

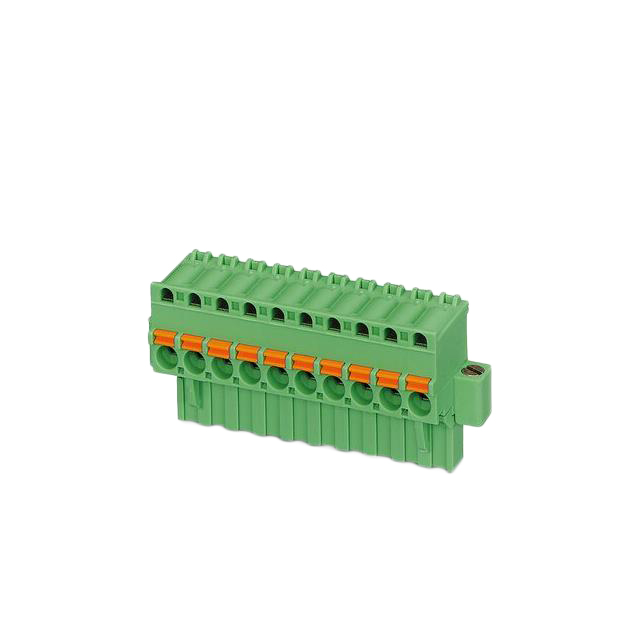

产品描述: Phoenix Contact 5mm间距11p插拔式接线端子 插头, FKCVR 2.5/11-STF系列, 630 V, 弹簧式接线端子, 绿色
供应商型号: 8534611
供应商: 海外现货
标准整包数: 50

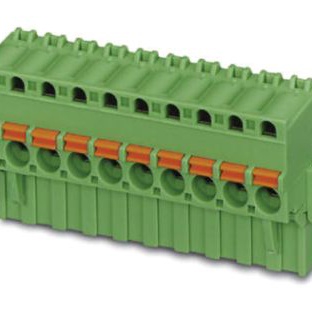

PHOENIX CONTACT 接线座- 接头/插头和插口 1909977

1909977概述

    电子元器件产品技术手册

    产品简介


    本产品为印刷电路板连接器(Printed-Circuit Board Connector),型号为FKCVR 2,5/11-STF。它主要用于连接电线和电路板,以实现电能和信号的有效传输。该产品广泛应用于工业自动化、通信设备、汽车电子、智能家电等领域。

    技术参数


    - 额定电流:12 A
    - 额定电压(II/2):630 V
    - 额定电压(III/2):320 V
    - 额定电压(III/3):250 V
    - 绝缘材料:PA
    - 绝缘等级:V0(UL 94标准)
    - 插针数量:11个
    - 接触表面:锡镀层
    - 导线横截面积范围:实心导线0.2 mm²至2.5 mm²;绞合导线0.2 mm²至2.5 mm²
    - 连接方法:弹簧夹式连接
    - 螺纹直径:2 mm
    - 插孔间距:5 mm
    - 尺寸(长x宽x高):50 mm x 16.8 mm x 8.3 mm

    产品特点和优势


    - 快速接线:采用Push-in弹簧夹连接技术,可快速安全地完成导线连接。
    - 端子编码:插头一侧设有导线入口,方便识别和编码。
    - 双测试端子:配备两个测试端子,方便使用2 mm直径的测试针或2.3 mm直径的测试插头进行测试。

    应用案例和使用建议


    此连接器适用于需要高密度、高可靠性的工业控制和自动化系统。在实际应用中,建议进行如下操作:
    - 使用合适的剥线工具确保导线剥线长度符合规范。
    - 检查导线端部是否安装有适当的冷压端子。
    - 定期检查连接点,确保没有松动或氧化现象。

    兼容性和支持


    该产品具有良好的兼容性,可以与多种标准电线及电缆配套使用。厂商提供全面的技术支持和售后服务,包括但不限于产品选型咨询、安装指导、故障诊断和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法完全插入 | 确认导线横截面积是否在指定范围内,检查导线剥线长度 |
    | 连接不稳定 | 检查连接是否紧固,重新剥线并正确插入 |

    总结和推荐


    综上所述,该印刷电路板连接器(FKCVR 2,5/11-STF)是一款高性能的产品,具备快速连接、稳定可靠的特点,适合各种工业自动化和控制系统应用。建议在复杂或对可靠性要求较高的场合中使用,以充分发挥其优势。

1909977参数

参数
长*宽*高 26.6mm*65.02mm*16.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1909977厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1909977数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1909977 1909977数据手册

1909977封装设计

查看详情并下载
Symbol
Footprint
3D Model
