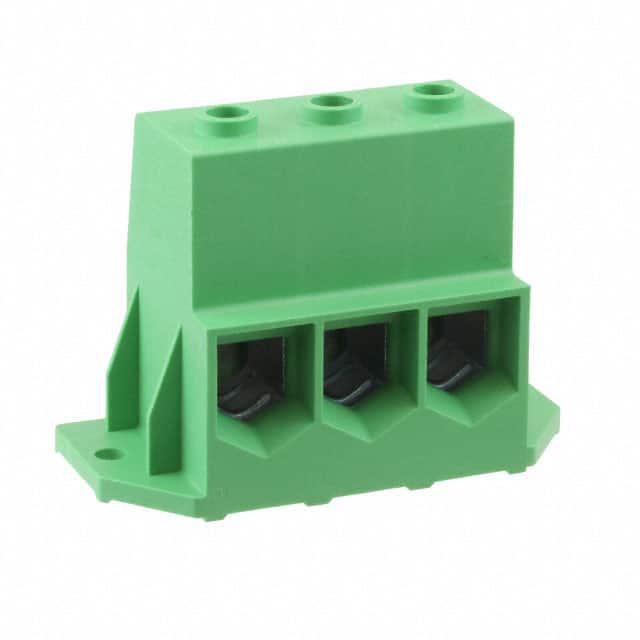

1841872

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MKDSP95/3-20,0-F,PCB端子,Conn PC Terminal Block 3 POS Solder Thru-Hole 232A
供应商型号: 277-10368-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1841872

1841872概述

    MKDSP 95/ 3-20,0-F PCB Terminal Block 技术手册

    产品简介


    产品类型: PCB终端块
    主要功能: MKDSP 95/ 3-20,0-F 是一种适用于印刷电路板(PCB)的连接器,主要用于高压及大电流的应用场景。它提供了稳固的螺钉连接方式,适合连接多种导线,确保高可靠性与电气安全性。
    应用领域: 广泛应用于工业自动化、能源传输、电力系统、铁路运输等需要处理大电流和高压的领域。

    技术参数


    | 参数 | 值 |

    | 额定电流(IN) | 232 A |
    | 额定电压(UN) | 1000 V |
    | 螺钉直径 | M8 |
    | 导线截面积(固态)最小值 | 16 mm² |
    | 导线截面积(固态)最大值 | 95 mm² |
    | 导线截面积(柔性)最小值 | 25 mm² |
    | 导线截面积(柔性)最大值 | 95 mm² |
    | 脱皮长度 | 25 mm |
    | 针间距 | 13.8 mm |
    | 针尺寸 | 3 x 3 mm |
    | 绝缘材料 | PA |
    | 引脚表面 | Sn |
    | 火花等级 | V0 (根据UL 94) |
    | 尺寸 | 长度:44 mm |
    宽度:92 mm |
    高度:73 mm |
    | 接地螺纹长度 | 4 mm |
    | 防冲击电压(III/3) | 8 kV |
    | 过载能力 | 232 A |

    产品特点和优势


    1. 大电流承载能力: MKDSP 95/ 3-20,0-F 可以承受高达 232 A 的电流,适合处理大型设备的高功率需求。
    2. 高电压安全性: 具备 1000 V 的额定电压,可以确保在高电压环境下工作的安全性和可靠性。
    3. 稳定的螺钉连接方式: 采用 M8 螺丝设计,保证接线牢固,不易松动。
    4. 广泛的导线适用性: 支持多种导线截面积,涵盖从 16 mm² 到 95 mm² 的范围,满足不同应用需求。
    5. 良好的耐热性和阻燃性: 通过 V0 等级认证,确保在高温环境中仍能保持稳定的工作状态。

    应用案例和使用建议


    应用案例:
    MKDSP 95/ 3-20,0-F 已被广泛应用于风电系统的控制柜、电力分配系统、机车车辆以及自动化设备中。例如,在风电系统中,它用于连接变压器和逆变器,确保大电流和高压的安全传输。
    使用建议:
    - 在安装过程中,建议使用扭矩扳手将螺钉拧紧至 10 Nm,以确保接触良好且不会松动。
    - 选择合适的导线和连接件,以避免由于过载导致的发热和损坏。
    - 定期检查和维护,以确保长期可靠的运行。

    兼容性和支持


    MKDSP 95/ 3-20,0-F 与其他标准 PCB 板完全兼容,可用于各种电气和控制系统。制造商提供了详细的技术支持和售后服务,包括产品培训、技术支持热线和维修服务。

    常见问题与解决方案


    1. 问题: 连接不稳定,经常出现松动现象。
    - 解决方案: 检查并确保螺钉已按要求拧紧至 10 Nm,如有必要,请重新安装。
    2. 问题: 导线容易脱落。
    - 解决方案: 确认导线的插入深度符合规定,必要时更换导线压接工具或重新制作压接端子。
    3. 问题: 发热现象明显。
    - 解决方案: 检查负载电流是否超过额定值,适当增加散热措施如加装散热片。

    总结和推荐


    MKDSP 95/ 3-20,0-F 是一款设计精良的 PCB 终端块,具备强大的电流承载能力和高电压耐受能力。它的广泛适用性和可靠的安全性能使其成为众多应用领域的理想选择。如果你需要一款能够在恶劣条件下保持稳定连接的产品,MKDSP 95/ 3-20,0-F 将是不二之选。强烈推荐给需要处理大电流和高压的项目。

1841872参数

参数
长*宽*高 44mm(长度)*73mm(高度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1841872厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1841872数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1841872 1841872数据手册

1841872封装设计

查看详情并下载
Symbol
Footprint
3D Model
