2770794

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT

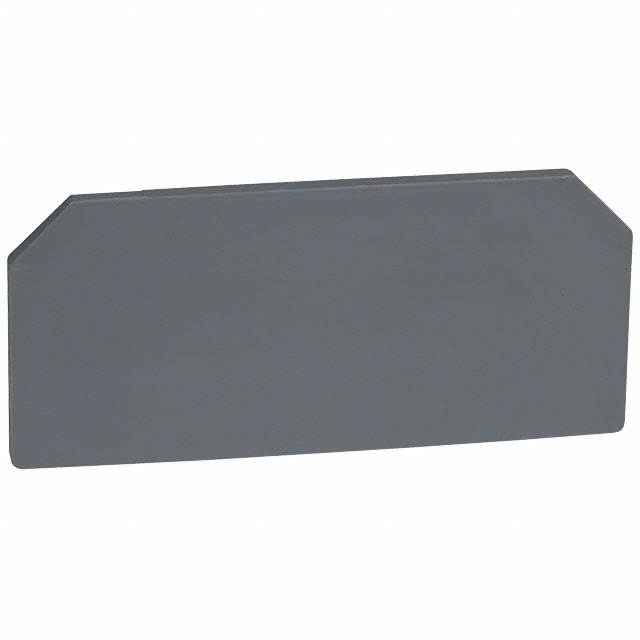

产品描述: 菲尼克斯,补偿端板,DP-UKK3/5,菲尼克斯 垫板, 分隔板, DP-UKK 3/5系列, 用于DIN 导轨端子块
供应商型号: Q-2770794
供应商: 国内现货
标准整包数: 50

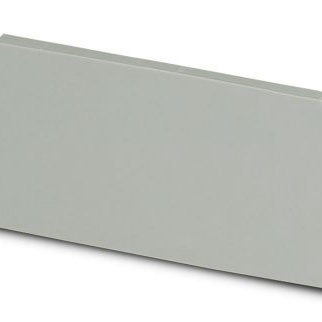

PHOENIX CONTACT 背板连接器 - 配件 2770794

2770794概述


    产品简介


    本文将详细介绍一种特殊的电子元器件——分隔板(Partition Plate),主要用于补偿安装过程中出现的高度偏差。这种分隔板适用于各种严苛的工业环境,如轨道交通和机械制造等领域。其设计旨在确保电气设备的稳定性和可靠性。

    技术参数


    - 产品类型: 分隔板(Partition Plate)
    - 材质: 尼龙(PA),阻燃等级为UL 94 V0
    - 颜色: 灰色(RAL 7042)
    - 尺寸:
    - 宽度: 2.5mm
    - 高度: 56mm
    - 深度: 25mm
    - 重量:
    - 包装后每件重量: 2.059g
    - 未包装时每件重量: 2.05g
    - 温度范围:
    - 工作温度: -60°C至110°C(含自加热情况;最高短时间运行温度见RTI Elec.)
    - 存储/运输温度: -25°C至60°C(最多24小时,允许范围-60°C至+70°C)
    - 安装温度: -5°C至70°C
    - 操作温度: -5°C至70°C
    - 湿度范围:
    - 工作湿度: 20%至90%
    - 存储/运输湿度: 30%至70%
    - 防火等级:
    - DIN EN 45545-2: R22 HL 1 - HL 3
    - DIN EN 45545-2: R23 HL 1 - HL 3
    - DIN EN 45545-2: R24 HL 1 - HL 3
    - DIN EN 45545-2: R26 HL 1 - HL 3
    - 热释放量:
    - NFPA 130 (ASTM E 1354): 28 MJ/kg
    - 表面可燃性:
    - NFPA 130 (ASTM E 162): 合格
    - 烟雾密度:
    - NFPA 130 (ASTM E 662): 合格
    - 烟气毒性:
    - NFPA 130 (SMP 800C): 合格

    产品特点和优势


    该分隔板具有诸多优点,特别适用于需要高可靠性的应用场景。首先,其阻燃等级达到了UL 94 V0标准,可以在高温和火灾环境下保持良好的电气绝缘性能。其次,该产品在-60°C到110°C的工作温度范围内表现出色,可以适应多种恶劣环境。此外,其独特的材料特性和设计使其具备出色的抗火性能,符合DIN EN 45545-2标准的多个要求。这些特点使其在铁路车辆、工厂自动化和其他需要高稳定性的工业领域得到广泛应用。

    应用案例和使用建议


    该分隔板广泛应用于铁路车辆、工厂自动化、机械设备和建筑行业等。例如,在轨道交通领域,它被用于补偿轨道系统的高度偏差,以确保电气连接的安全可靠。使用建议如下:
    - 在组装过程中,务必注意安装温度,以避免材料的物理特性发生变化。
    - 考虑湿度条件,选择合适的存储和运输方式。
    - 对于特殊的应用场景,可以结合其他辅助元件来增强其效果。

    兼容性和支持


    该分隔板与多种电子元器件和设备兼容,尤其适用于那些需要高可靠性和稳定性的系统。厂商提供了详细的技术支持文档和用户手册,以帮助用户正确使用和维护该产品。对于任何技术问题,用户可以通过官网或客服热线获取帮助。

    常见问题与解决方案


    1. 问题: 分隔板在高温下是否会变形?
    - 解答: 该分隔板采用PA材质,经过特殊处理,能够在-60°C至110°C的温度范围内保持稳定,不会变形。
    2. 问题: 分隔板是否适合长期暴露在高湿度环境中?
    - 解答: 是的,该产品设计用于承受高达90%的湿度,但在存储和运输期间应尽量保持湿度低于70%。
    3. 问题: 如何判断分隔板是否达到使用寿命?
    - 解答: 通常情况下,分隔板的寿命可达数年。若出现物理损坏或电气性能下降,应及时更换。

    总结和推荐


    综上所述,这款分隔板凭借其卓越的材料性能、宽广的工作温度范围和出色的防火特性,成为工业领域不可或缺的重要元件。它不仅在高温和高湿度环境中表现出色,还满足多种严格的防火要求。因此,我们强烈推荐在需要高可靠性和稳定性的应用场合使用该分隔板。

2770794参数

参数
长*宽*高 56mm(长度)
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 散装

2770794厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2770794数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 2770794 2770794数据手册

2770794封装设计

查看详情并下载
Symbol
Footprint
3D Model
